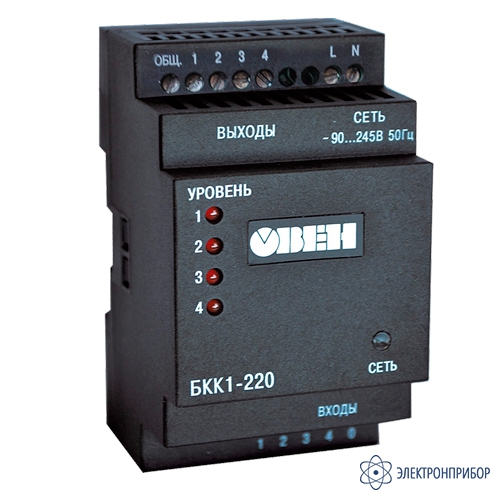

БКК1 — сигнализатор уровня жидкости 4-канальный

Код товара: 69831
  • 2 варианта исполнения

    • Гарантия

      24 месяца

    • Производитель

      ОВЕН

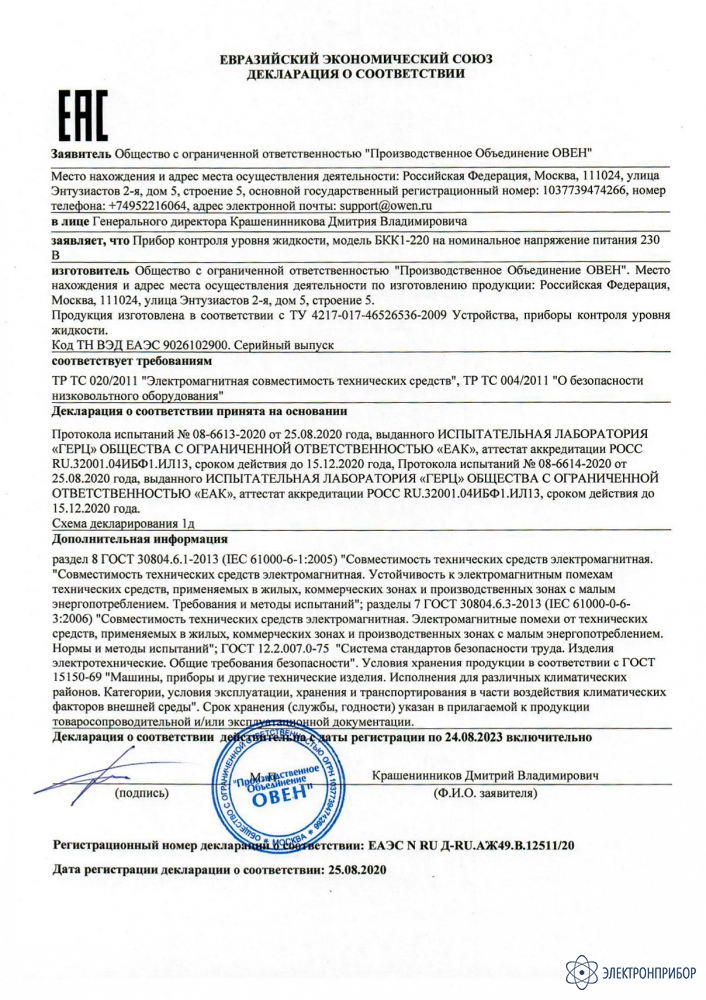

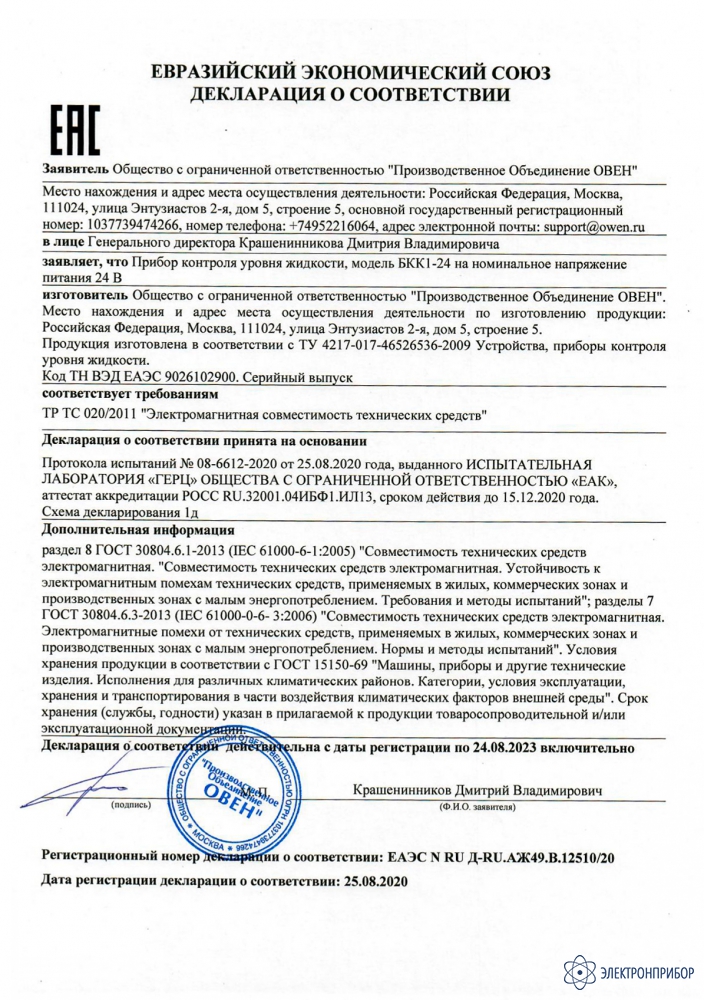

    Сертификаты

    Назначение сигнализатора уровня жидкости 4-канальный БКК1:

    Новый прибор БКК1 линейки сигнализаторов уровня САУ, четырехканальный аналог САУ-М6 в DIN-реечном исполнении. Предназначен для отслеживания четырех уровней токопроводящей жидкости. Может использоваться как самостоятельное изделие для управления исполнительными механизмами, либо как устройство согласования кондуктометрических датчиков с ОВЕН ПЛК (или контроллерами других производителей). Прибор выпускается в корпусе с креплением на DIN-рейку типа Д3.

    Варианты исполнения сигнализатора уровня жидкости 4-канальный БКК1:

    Функциональные возможности сигнализатора уровня жидкости 4-канальный БКК1:

    • Четыре независимых канала контроля уровня жидкости в резервуаре;
    • Повышенная помехоустойчивость и надежность благодаря использованию новой цифровой схемотехники;
    • Исполнение на din-рейку (размещение внутри щита);
    • Два варианта питания =24 В или ~220 В;
    • Работа с различными по электропроводности жидкостями: кислотами, щелочами, слабыми растворами солей, водой водопроводной, технической, очищенной и другое;
    • Простая настройка без демонтажа прибора.

    Функциональная схема сигнализатора уровня жидкости 4-канальный БКК1:

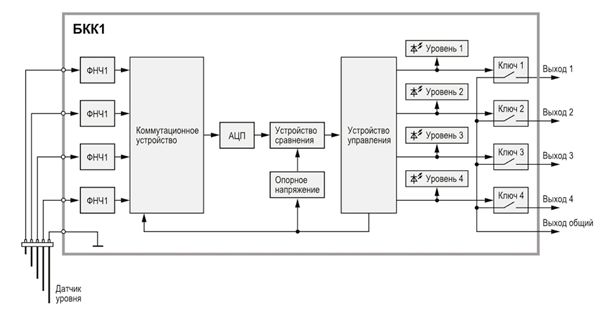

    Рис.1. Функциональная схема

    Кондуктометрические датчики уровня жидкости:

    Контроль уровня осуществляется при помощи 5-ти электродного кондуктометрического датчика, четыре сигнальных электрода которого расположены в резервуаре на заданных по условиям технологического процесса отметках: уровень 1, уровень 2, уровень 3, уровень 4 – и подключаются ко входам прибора 1–4. Питание датчика уровня осуществляется переменным напряжением.

    Четыре канала контроля уровня:

    Датчик уровня подключается к входным фильтрам низких частот (ФНЧ1...ФНЧ4). Далее через коммутационное устройство (КУ) сигнал поступает на аналого-цифровой преобразователь (АЦП). В устройстве сравнения (УС) происходит сравнение уровня оцифрованного сигнала датчика со значением уставки опорного напряжения (ОН). Значение уставки опорного напряжения выбирается DIP-переключателем установки порога срабатывания. Устройство управления (УУ) выполняет функцию выбора канала измерения датчика уровня и управления соответствующим выходным ключом (Ключ 1...Ключ 4). Срабатывание выходного ключа происходит при контакте соответствующего сигнального электрода с жидкостью, одновременно засвечивается соответствующий светодиод «Уровень».

    Выходные устройства (ключи):

    Для коммутации нагрузки и связи с внешними устройствами блок оснащен:

    • БКК1-24 – четырьмя гальванически развязанными транзисторными двунаправленными ключами;
    • БКК1-220 – четырьмя э/м реле.

    Пример временной диаграммы работы выходного ключа (реле):

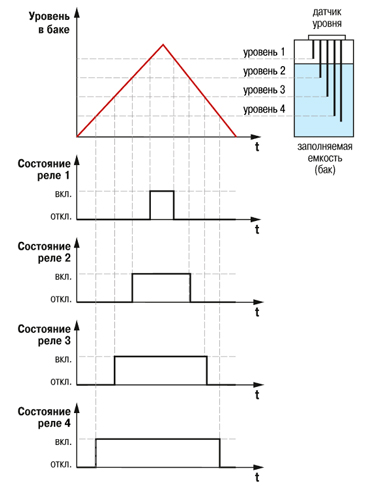

    Рис.2. Пример временной диаграммы работы реле

    Выходное реле срабатывает при затоплении соответствующего электрода (переводится в состояние «включено»).

    Элементы управления сигнализатора уровня жидкости 4-канальный БКК1:

    Показания светодиодных индикаторов на лицевой панели прибора:

    СЕТЬ Наличие питания на приборе
    УРОВЕНЬ 1 Затопление электрода «Уровень 1»
    УРОВЕНЬ 2 Затопление электрода «Уровень 2»
    УРОВЕНЬ 3 Затопление электрода «Уровень 3»
    УРОВЕНЬ 4 Затопление электрода «Уровень 4»

    Регуляторы и коммутаторы на печатной плате под верхней крышкой прибора:

    Порог включения и отключения выходных элементов определяется положением DIP-переключателей установки порога срабатывания.

    № Вид Порог включения выходных элементов Порог отключения выходных элементов
    1 < 900 Ом > 2,4 кОм
    2 < 9 кОм > 24 кОм
    3 < 90 кОм > 240 кОм
    4 < 430 кОм > 850 кОм

    Примечание: «Белые квадраты» - положение переключателей.

  • Технические характеристики сигнализатора уровня жидкости 4-канальный БКК1:

    Параметр Значение
    БКК1-24 БКК1-220
    Напряжение питания прибора 14…36 В постоянного тока
    (номинальное 24 В)    		 90…264 В 47...63 Гц
    (номинальное 220 В)
    Потребляемая мощность не более 1 Вт не более 4 ВА
    Количество каналов контроля уровня 3
    Напряжение питания датчиков уровня не более 5 В переменного тока частотой от 1,5 до 2,5 Гц
    Тип дискретного выхода 4 транзисторных двунаправленных ключа 4 э/м реле, нормально разомкнутый контакт
    Допустимая нагрузка выхода не более 50 мА при напряжении не более 50 В DC 2 А переменного тока 240 В
    Тип корпуса на DIN-рейку 35 мм Д3
    Габаритные размеры корпуса 54×95×57 мм
    Степень защиты корпуса IP44
    Температура окружающего воздуха -25...+70 °С -10...+50 °С
    Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги) не более 80 %
    Атмосферное давление 84...106,7 кПа

  • Комплект поставки БКК1

    № Наименование Количество
    1 Сигнализатор уровня жидкости 4-канальный БКК1 в выбранном исполнении 1
    2 Комплект крепежных элементов 1
    3 Паспорт и гарантийный талон 1
    4 Руководство по эксплуатации 1

  • Модификации БКК1

    Подберите модификацию по параметрам

    Напряжение питания
