САУ-М 2, САУ-М-2, САУ М 2
САУ-М2 — регулятор уровня жидкости с контролем осушения насоса
Код товара: 69837-
-
Гарантия
24 месяца
-
Производитель
Сертификаты
Назначение регулятора уровня жидкости с контролем осушения насоса САУ-М2:
Прибор САУ-М2 применяется в системах автоматического поддержания уровня жидкости в резервуарах, накопительных емкостях, отстойниках, а также в системах автоматического осушения. Прибор управления погружным насосом выпускается в корпусе настенного крепления Н.
Функциональные возможности регулятора уровня жидкости с контролем осушения насоса САУ-М2:
- Автоматическое заполнение или осушение резервуара до заданного уровня;
- Защита погружного насоса от «сухого» хода;
- Подключение различных датчиков уровня – кондуктометрических, поплавковых;
- Работа с различными по электропроводности жидкостями: водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и прочее).
Функциональная схема регулятора уровня жидкости с контролем осушения насоса САУ-М2:
Рис.1. Функциональная схема
Автоматическое заполнение резервуара (бака) до заданного уровня:
Когда уровень жидкости в резервуаре (баке) доходит до нижней отметки, на которой установлен длинный электрод датчика бака, резервуар автоматически заполняется до верхнего уровня, на котором установлен короткий электрод датчика бака.
Ко входам САУ-М2 подключаются два трехэлектродных кондуктометрических датчика:
- датчик уровня жидкости в баке (заполняемой емкости);
- датчик уровня жидкости в скважине (емкости, предназначенной для отбора жидкости).
Компараторы 1...4 сравнивают значение входного сигнала с опорным значением и выдают (в соответствии с условиями блока логики 1) сигнал на включение или выключение реле «НАСОС», к которому подключен электропривод насоса.
Реле «НАСОС»:
- включается при осушении электрода нижнего уровня (то есть длинного электрода) датчика бака;
- выключается при затоплении электрода верхнего уровня (то есть короткого электрода) датчика бака.
Рис.2. Пример временной диаграммы работы САУ-М2 в режиме заполнения резервуара
Автоматическое осушение резервуара:
При использовании прибора управления погружным насосом САУ-М2 для осушения резервуара ко входу прибора подключается только один датчик – уровня жидкости в скважине (емкости, предназначенной для отбора жидкости). Реле «НАСОС» выключается при осушении длинного электрода (то есть электрода нижнего уровня) датчика.
Настройка прибора на электропроводность жидкости:
САУ-М2 имеет регулятор чувствительности, позволяющий изменять уровень опорных сигналов компараторов. Вращением ручки регулятора на лицевой панели прибор легко настраивается для работы с различными по электропроводности жидкостями.
Защита погружного насоса от «сухого» хода:
При осушении длинного электрода (то есть электрода нижнего уровня) датчика скважины реле «НАСОС» выключается, что приводит к блокировке работы насоса. На лицевой панели прибора при этом включается светодиод «блокировка».

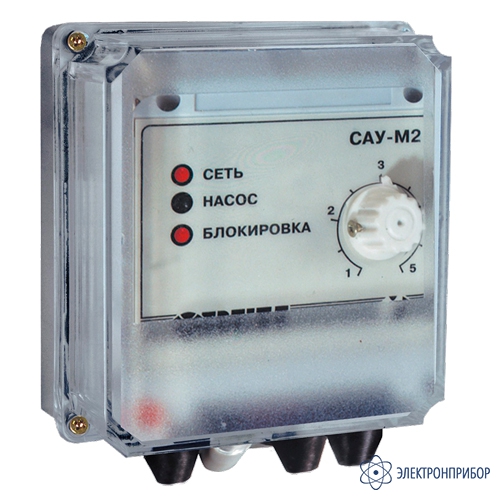

Элементы управления регулятора уровня жидкости с контролем осушения насоса САУ-М2:
Показания светодиодных индикаторов на лицевой панели прибора:
СЕТЬ Наличие питания на приборе НАСОС Включение электропривода насоса БЛОКИРОВКА Блокирование работы насоса при осушении датчика уровня жидкости в скважине Ручка потенциометра (регулятора чувствительности) служит для первоначальной настройки прибора в зависимости от электропроводящих свойств жидкости.
-
-
Технические характеристики регулятора уровня жидкости с контролем осушения насоса САУ-М2:
Параметр Значение Номинальное напряжение питания прибора 220 В частотой 50 Гц Допустимые отклонения напряжения питания от номинального значения 10...+10 % Потребляемая мощность, не более 6 ВА Количество каналов контроля уровня 3 Количество встроенных выходных реле 3 Максимально допустимый ток, коммутируемый контактами встроенного реле 4 А при 220 В 50 Гц (cos > 0,4) Напряжение на электродах датчика уровня не более 10 В частотой 50 Гц Сопротивление жидкости, вызывающее срабатывание канала контроля не более 500 кОм Тип корпуса настенный Н Габаритные размеры корпуса 130×105×65 мм Степень защиты корпуса IP44 Условия эксплуатации:
- температура окружающего воздуха
- атмосферное давление
- относительная влажность воздуха (при 35 °С)
+1...+50 °С
86...106,7 кПа
30...80 % -
Комплект поставки САУ-М2
№ Наименование Количество 1 Регулятор уровня жидкости с контролем осушения насоса САУ-М2 1 2 Комплект крепежных элементов 1 3 Паспорт и гарантийный талон 1 4 Руководство по эксплуатации 1 -
