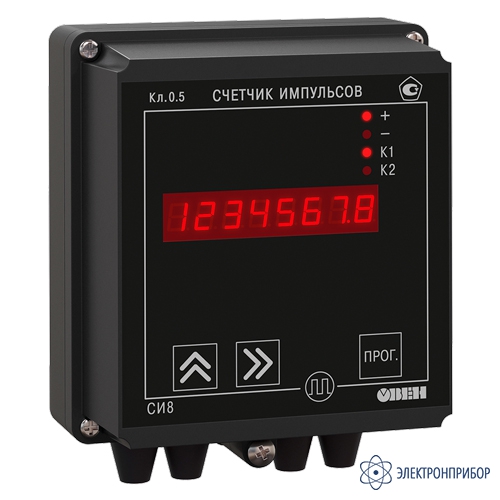

СИ8-Н.Р — универсальный счетчик импульсов и времени наработки
Код товара: 69515-
Назначение универсального счетчика импульсов и времени наработки СИ8:
Микропроцессорный счетчик импульсов СИ8. Используется для подсчета количества продукции на транспортере, длины наматываемого кабеля или экструзионной пленки, сортировки продукции, отсчета партий продукции, суммарного количества изделий и прочее. Встроенный в СИ8 таймер позволяет использовать прибор в качестве счетчика наработки, расходомера или для определения скорости вращения вала.
Счетчик импульсов СИ8 не рекомендуется использовать совместно с энкодерами. Для работы с энкодерами следует применять счетчик импульсов СИ30.
Варианты исполнения универсального счетчика импульсов и времени наработки СИ8:
Цифровой счетчик импульсов СИ8 выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.
Функциональные возможности универсального счетчика импульсов и времени наработки СИ8:
- Прямой, обратный или реверсивный счет импульсов, поступающих от подключенных к прибору датчиков;
- Определение направления вращательного движения узлов и механизмов;
- Подсчет текущего или суммарного расхода;
- Реальные единицы измерения продукции;
- Подсчет времени наработки оборудования;
- Измерение длительности процессов;
- Три внешних входных устройства для организации счета;
- Управление нагрузкой с помощью двух выходных устройств;
- Сохранение результатов счета при отключении питания;
- Встроенный модуль интерфейса RS-485 по желанию заказчика.
Функциональная схема универсального счетчика импульсов и времени наработки СИ8:
Рис.1. Функциональная схема СИ8
Элементы управления универсального счетчика импульсов и времени наработки СИ8:
Рис.2. Дисплей прибора
8 разрядный цифровой индикатор В режиме РАБОТА постоянно отображает по выбору пользователя одно из значений, получаемых:
– счетчиком импульсов;
– вычислителем расхода; – счетчиком времени.Светодиоды «К1» и «К2» Постоянной засветкой сигнализируют о том, что включены выходные устройства 1 и 2, соответственно. Светодиоды «+» и «–» Постоянной засветкой сигнализируют о направлении счета:
«+» – направление счета прямое;
«–» – направление счета обратное.Функкции кнопок:
Нажатие и удержание кнопок в режиме РАБОТА позволяет просматривать два «теневых» значения (то есть значения, которые не выводятся на индикатор постоянно). Кнопка в режиме ПРОГРАММИРОВАНИЕ служит для выбора группы параметров, изменения знака числа или его значения. Кнопка в режиме ПРОГРАММИРОВАНИЕ служит для быстрого перехода к параметру, выполняющему возврат в главное меню, либо для выбора разряда или положения запятой при установке значения параметра.
Кнопка предназначена для входа в режим ПРОГРАММИРОВАНИЕ, для записи установленного значения параметра в память прибора и выполнения команд. Схемы подключения универсального счетчика импульсов и времени наработки СИ8:
Рис.2. Схема подключения СИ8
-
Технические характеристики универсального счетчика импульсов и времени наработки СИ8:
Параметр Значение Напряжение питания 90...264 В переменного тока или 20...34 В постоянного тока Входы Подключаемые датчики коммутационные устройства (контакты кнопок, выключателей, герконов, реле и прочее);
n-p-n–типа с открытым коллекторным выходом;
датчики с выходным напряжением высокого уровня от 2,4 до 30 В и низкого уровня от 0 до 0,8 ВКоличество входов управления 3 Напряжение низкого (активного) уровня на входах 0…0,8 В Напряжение высокого уровня на входах 2,4…30 В Встроенный источник питания Номинальное выходное постоянное напряжение 24 В Максимальный выходной ток 100 мА Нестабильность выходного напряжения, не более 12,5 % Уровень пульсаций, не более 100 мВ Счетчик импульсов Количество счетных разрядов 7 Максимальная частота входных импульсов 8000 Гц Минимальная длительность входных импульсов 0,1 мс Диапазон значений делителя 1..9999 Диапазон значений множителя 0,000001...9999999 Постоянная времени входного фильтра 0,1...1000 мс Расходомер Время измерения среднего расхода 0,1...99,9 с Счетчик времени Дискретность отсчета времени 1 мин или 0,01 с Выходные устройства Время выключенного состояния ВУ 0,1...99,9 с Максимально допустимый ток нагрузки:
– электромагнитных реле
– транзисторных оптопар
– оптосимисторов
– дублирующего выхода второго канала
8 А (220 В и cos φ> 0,4);
0,2 А (+50 В);
50 мА при 300 В или 0,5 А при tимп = 5 мс, 50 Гц;
30 мА при +30 ВКоличество разрядов индикации 8 Интерфейсы связи Интерфейсы RS-485 (протокол ОВЕН) Общие характеристики Габаритные размеры и степень защиты корпуса:
– щитовой Щ1
– щитовой Щ2
– настенный Н
96×96×70, IP54*;
96×48×100, IP54*;
130×105×65, IP44Масса, кг, не более 1 Средний срок службы, лет 8 Эксплуатационные условия Температура окружающего воздуха +1...+50 °С Атмосферное давление 86...106,7 кПа Относительная влажность воздуха (при 35 °С) не более 80 % * со стороны передней панели.
-
Комплект поставки СИ8-Н.Р
№ Наименование Количество 1 Универсальный счетчик импульсов и времени наработки СИ8-Н.Р 1 2 Комплект крепежных элементов 1 3 Паспорт и гарантийный талон 1 4 Руководство по эксплуатации 1 -
