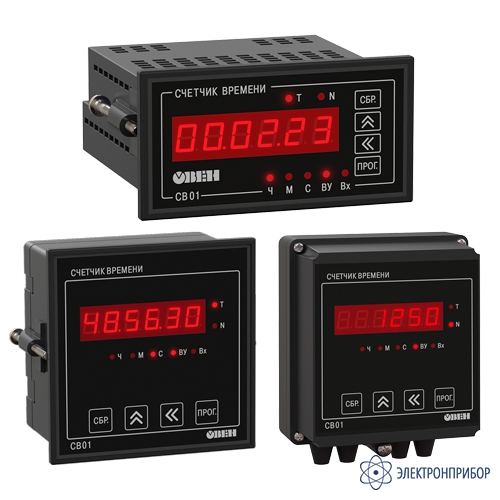

СВ01 — счетчик времени наработки оборудования
Код товара: 69550-
-
Гарантия
24 месяца
-
Производитель
Назначение счетчика времени наработки оборудования СВ01:
Счетчик времени СВ01 предназначен для измерения интервалов времени и счета количества измеренных сигналов. Может быть использован в составе измерительных систем контроля и управления технологическими процессами на промышленных предприятиях.
Он может применяться для автоматического учета времени наработки оборудования (двигателей, станков, автономных электростанций, компрессоров, холодильных установок, спецтехники и другого оборудования), благодаря чему удается измерить общую продолжительность работы оборудования и своевременно производить профилактические и регламентные работы.
Варианты исполнения счетчика времени наработки оборудования СВ01:
Цифровой счетчик импульсов СВ01 выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.
Функциональные возможности счетчика времени наработки оборудования СВ01:
- Функция счетчика времени;
- Функция счетчика количества включений прибора;
- Дискретный вход для подключения активных датчиков, имеющих на выходе транзистор n-p-n-типа с открытым коллектором, либо контактов, кнопок и других датчиков типа «сухой контакт»;
- ВУ (по заказу) электромагнитное реле;
- Встроенный интерфейс RS-485 (по заказу), протокол ОВЕН, Modbus ASCII/RTU;
- Запуск отсчета времени: по подаче напряжения питания на прибор и по внешнему сигналу с дискретного входа.

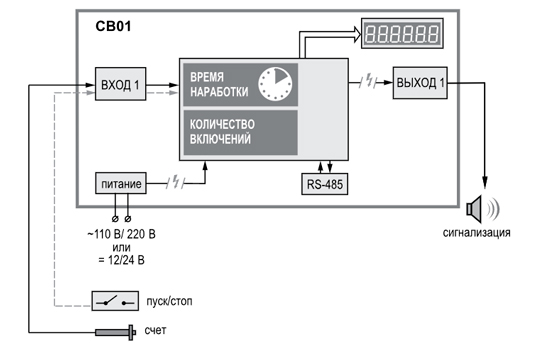

Функциональная схема счетчика времени наработки оборудования СВ01:
Рис.1. Функциональная схема СВ01

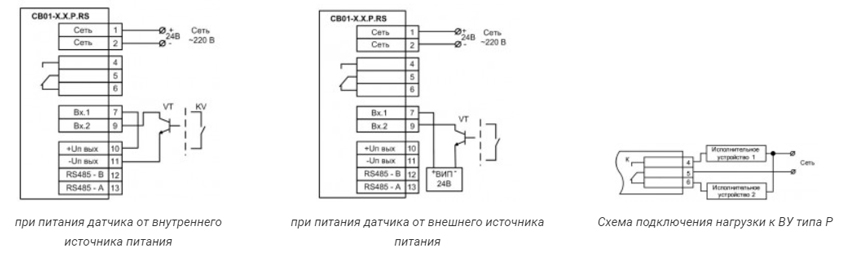

Схемы подключения счетчика времени наработки оборудования СВ01:
Рис.2. Схема подключения СВ01
Подключение датчиков имеющих на выходе транзистор n-p-n типа с открытым коллекторным входом или подключение к входу коммутационных устройств:
-
-
Технические характеристики счетчика времени наработки оборудования СВ01:
Параметр Значение Напряжение питания прибора СВ01-220.Х.Х.Х:
– от сети переменного напряжения
– от источника постоянного тока
от 90 до 264 В переменного тока (номинальные значения 110, 220) частотой от 47 до 63 Гц (номинальные значения 50 и 60 Гц);
от 120 до 375 В постоянного тока (номинальные напряжения 220 В)Напряжение питания прибора СВ01-24.Х.Х.Х от источника постоянного напряжения от 10,5 до 30 В (номинальные значения 12 и 24 В) Выходное напряжение встроенного источника питания (напряжения):
– СВ01-220.Х.Х.Х
– СВ01-24.Х.Х.Х
24±3 В
от 10,5 до 30 В 1Потребляемая мощность, не более 10 ВА Измерение Предел абсолютной допустимой погрешности временных интервалов, не более Δ=±(0.9×10-4×tизм +C) где:
С – значение наименьшего разряда при измерении в данном диапазоне 2;
tизм – измеряемое значение, секПредел абсолютной допустимой погрешности счета количества измеренных сигналов в диапазоне от 0 до 999999, не более ±1 Интерфейс связи RS-485 Скорости обмена 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/сек Протоколы связи ОВЕН; ModBus-RTU; ModBus-ASCII Входное сопротивление 12 кОм (стандартная нагрузка) Конструктивное исполнение Степень защиты корпуса:
– для корпуса Н
– для корпуса Щ1 (со стороны лицевой панели)
– для корпуса Щ2 (со стороны лицевой панели)
IP44;
IP54;
IP54Габаритные размеры:
– корпус Н
– корпус Щ1
– корпус Щ2
105×130×65 мм;
96×96×70 мм;
96×48×100 ммУсловия эксплуатации:
– температура окружающего воздуха
– атмосферное давление
– верхний предел относительной влажности воздуха
-20...+60 °С;
84...106,7 кПа;
80 % при +35 °С и более низких температурах без конденсации влагиМасса прибора, не более 0,4 кг Средний срок службы, не менее 12 лет Характеристики входного сигнала Подключаемые датчики - активные датчики, имеющие на выходе транзистор n-p-n-типа с открытым коллектором;
- контакты кнопок, выключателей, герконов, реле и других датчиков типа «сухой контакт»Максимальный входной ток «0» и «1», не более 5 мА Уровень сигнала, соответствующий логической единице на входе прибора от 5 до 30 А Уровень сигнала, соответствующий логическому нулю на входе прибора от 0 до 3 В Максимальное входное напряжение, не более 30 В Длительность сигнала на входе, не менее 300 мс Тип ВУ Технические характеристики Значение Характеристики ВУ Реле электромагнитное (Р) Максимальный ток нагрузки (при 250 В 50 Гц и cos φ >0,4), А, не менее 8 Максимальное напряжение нагрузки переменного тока В, не менее 240 Максимальное напряжение нагрузки постоянного тока (при токе нагрузки 8 А), В, не менее 30 Примечание:
1 Физически в СВ01-24.Х.Х.Х входное напряжение выводится напрямую на выходные клеммы прибора, без дополнительного преобразования
2 В зависимости от диапазона измерения значение наименьшего разряда С равно:
- 1 сек (для диапазона от 0 сек до 23 ч 59 мин 59 сек);
- 1 мин (для диапазона от 24 ч до 9999 ч 59 мин);
- 1 ч (для диапазона от 10000 ч до 99999 ч) -
Комплект поставки СВ01
№ Наименование Количество 1 Счетчик времени наработки оборудования СВ01 в выбранном исполнении 1 2 Комплект крепежных элементов 1 3 Паспорт и гарантийный талон 1 4 Руководство по эксплуатации 1 -

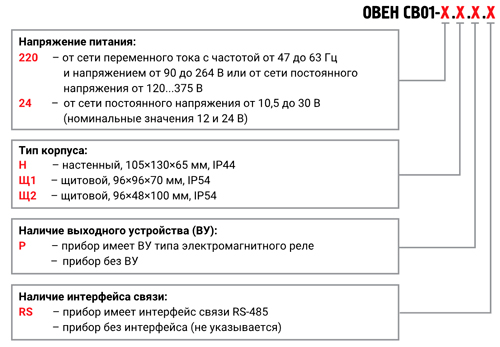

Модификации СВ01
Подберите модификацию по параметрам
Напряжение питанияТип корпусаНаличие ВУНаличие интерфейса связи -
