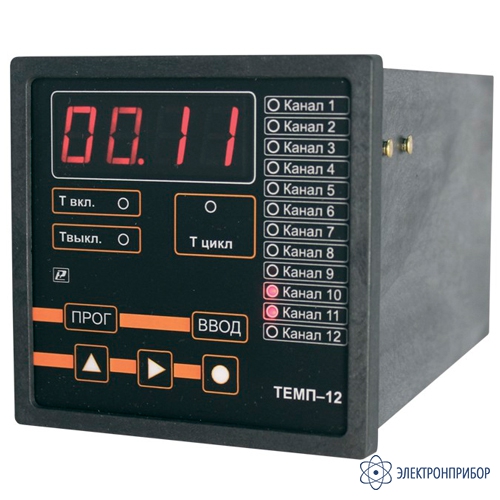

ТЕМП-12 — реле времени многоканальное
Код товара: 67785-
-
Гарантия
2 года
-
Производитель
Назначение реле времени многоканального ТЕМП-12:
Многоканальное реле времени ТЕМП-12 представляет собой программируемый автомат с общим запуском и предназначено для автоматического замыкания - размыкания до 12 внешних цепей с индикацией времени.
Многоканальное реле времени ТЕМП-12 применяется в пищевой промышленности, сельском и коммунальном хозяйствах, в машиностроении, на железнодорожном транспорте и других отраслях промышленности.
Описание реле времени многоканального ТЕМП-12:
Возможно подключение внешней кнопки пуск/стоп, которая дублирует кнопку ВВОД на передней панели. В качестве внешней кнопки могут быть использованы концевые выключатели, контакты реле и другие «сухие» контакты, а также транзисторные N-P-N ключи, включенные по схеме открытый коллектор.
Принцип действия реле времени заключается в автоматическом включении и выключении исполнительных устройств в течение времени, устанавливаемом (задаваемом) пользователем.
Все каналы реле времени независимо друг от друга включаются и выключаются по одному разу за цикл в моменты, определяемые значениями уставок Твкл и Твыкл для каждого канала.
Время работы всех каналов ограничивается значением уставки Тцикл - моментом, по достижению которого таймер переходит в «Режим СТОП», независимо от значений уставок каналов.
Выпускается также модификация реле времени ТЕМП-12 с функцией «Пауза». В этом случае при заказе реле времени нужно указывать «Темп-12С».
Особенности реле времени многоканального ТЕМП-12:
- 12 каналов управления;
- Однократный и циклический режимы работы;
- Возможность подключения к таймеру внешней кнопки «пуск/стоп»;
- Диапазон задания временных интервалов от 0,01 сек до 99 ч 59 мин;
- Простота программирования;
- Сохранение текущих значений параметров программы при отключении питания;
- Защита параметров от несанкционированного доступа.
-
-
Технические характеристики реле времени многоканального ТЕМП-12:
Параметр Значение Напряжение питания 198...242 В Номинальный коммутируемый ток 5,0 А, cosφ˃0,6 Количество коммутируемых внешних цепей 12 Режим работы Однократный, непрерывный Диапазон задания временных интервалов 0,01 сек ÷ 99,99 сек;
1 сек ÷ 99 мин 59 сек;
1 мин ÷ 99 ч 59 минКоличество уставок на канал 2 Общее количество уставок 25 (24+tцикл) Точность выдержки уставок Не более 0,1 % Температура эксплуатации +5…+55⁰С Габаритные размеры корпуса 96 х 96 х 180 мм Масса Не более 0,50 кг -
Комплект поставки ТЕМП-12
№ Наименование Количество 1 Реле времени многоканальное ТЕМП-12 1 2 Комплект крепежных деталей 1 3 Руководство по эксплуатации 1 -
