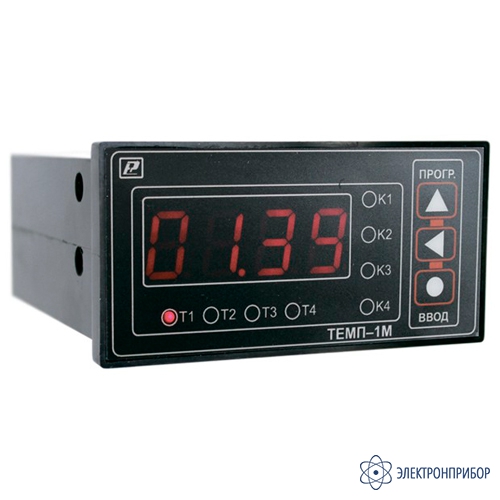

ТЕМП-1М — реле времени

Код товара: 67776
  • 2 варианта исполнения

    • Гарантия

      12 месяцев

    • Производитель

      РЭЛСИБ

    Назначение реле времени ТЕМП-1М:

    Реле времени ТЕМП-1М представляет собой одноканальный программируемый автомат и предназначено для автоматического замыкания-размыкания до четырех внешних цепей с индикацией времени отсчета и возможностью звуковой сигнализации. Прибор может использоваться в качестве таймера времени, формирователя периодической последовательности или устройства включения-выключения для устройств управления при выполнении технологических процессов.

    Таймер может применяться в пищевой промышленности, сельском и коммунальном хозяйствах, в машиностроении, на железнодорожном транспорте и других отраслях промышленности.

    Описание реле времени ТЕМП-1М:

    Период работы реле времени разбит на 4 интервала с произвольной длительностью (диапазон задания длительности одинаковый для всех интервалов и выбирается из ряда: 0,01 сек ÷ 99,99 сек; 0,1 сек ÷ 999,9 сек; 1 сек ÷ 99 мин 59 сек или 1 мин ÷ 99 ч 59 мин). На каждом из этих интервалов пользователь может задавать комбинацию состояния контактов реле (замкнуто или разомкнуто). Введение нулевых значений длительности интервала соответствует его пропуску, в этом случае состояния реле на данном интервале не имеют значения.

    Варианты исполнения реле времени ТЕМП-1М:

    Реле времени ТЕМП-1М выпускается в двух модификациях, отличающихся количеством выходных реле:

    - Темп-1М-2 – два выходных реле;
    - Темп-1М-4 – четыре выходных реле.

    Особенности реле времени ТЕМП-1М:

    • 4 режима работы;
    • 2 входа для внешних сигналов управления;
    • Простота программирования;
    • Возможность подключения к реле времени двух внешних кнопок: кнопки «пуск/стоп», и кнопки «пауза»;
    • Сохранение текущих значений параметров программы при отключении питания;
    • Возможность установки до 4-х уставок по времени от 0,01 сек до 99 ч 59 мин общих для всех каналов управления;
    • Два исполнения.

  • Технические характеристики реле времени ТЕМП-1М:

    Параметр Значение
    Напряжение питания (220±22) В
    Номинальный коммутируемый ток 5,0 А, cosφ˃0,4
    Количество коммутируемых внешних цепей (зависит от модификации прибора) 2, 4
    Диапазон задания временных интервалов 0,01 сек ÷ 99,99 сек;
    0,1 сек ÷ 999,9 сек;
    1 сек ÷ 99 мин 59 сек;
    1 мин ÷ 99 ч 59 мин
    Количество задаваемых временных интервалов До 4-х
    Точность выдержки уставок Не более 0,1 %
    Количество входов для внешних сигналов управления 2
    Длительность внешних сигналов управления Не менее 50 мсек
    Мощность звукового сигнала Не более 0,1 Вт
    Длительность звукового сигнала Не более 10 с
    Температура эксплуатации +5…+55⁰С
    Габаритные размеры корпуса 96 х 50 х 100 мм
    Масса Не более 0,40 кг

  • Комплект поставки ТЕМП-1М

    № Наименование Количество
    1 Реле времени ТЕМП-1М в соответствующей модификации 1
    2 Комплект крепежных деталей 1
    3 Руководство по эксплуатации 1
