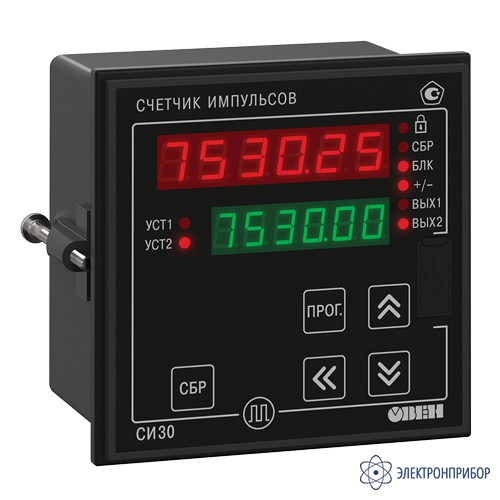

СИ30-24.Щ1.Р — реверсивный счетчик импульсов
Код товара: 69456-
Назначение реверсивного счетчика импульсов СИ30:
Микропроцессорный счетчик импульсов СИ30 используется для подсчета количества продукции на транспортере или жидкости, длины наматываемого кабеля или экструзионной пленки, сортировки продукции, суммарного количества изделий и прочее. Счетчик импульсов СИ30 рекомендуется использовать совместно с энкодерами.
СИ30 входит в состав новой линейки счетчиков импульсов, отличающейся повышенной устойчивостью к различным видам электромагнитных помех. Приборы данной линейки способны работать при отрицательных температурах до -20 °С.
Варианты исполнения реверсивного счетчика импульсов СИ30:
Цифровой счетчик импульсов СИ30 выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.
Функциональные возможности реверсивного счетчика импульсов СИ30:
- Прямой, обратный или реверсивный счет импульсов, поступающих от подключенных к прибору датчиков;
- Определение направления вращательного движения узлов и механизмов;
- Перевод количества импульсов в реальные единицы измерения продукции;
- Выбор позиции десятичной точки;
- Коэффициент масштабирования;
- Четыре режима работы выходных устройств;
- Четыре дискретных входа для организации счета и реализации функций старт/стоп, блокировка, сброс;
- Универсальные входы, позволяющие работать с датчиками PNP/NPN-типа, сухим контактом, датчиками высокого и низкого уровня, энкодерами;
- Встроенный источник питания датчиков - 24В с максимальным током нагрузки не более 100 мА;
- Управление нагрузкой с помощью двух выходных устройств;
- Сохранение результатов счета при отключении питания;
- Встроенный модуль интерфейса RS-485 и USB-порт для подключения к ПК;
- Поддержка протоколов Modbus (ASCII, RTU), ОВЕН;
- Автоматическое определение протокола связи;
- Конфигуратор для настройки счетчика с ПК;
- Улучшенная помехоустойчивость. Полное соответствие требованиям ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А с критерием качества.
Функциональная схема реверсивного счетчика импульсов СИ30:
Рис.1. Функциональная схема СИ30
Схемы подключения реверсивного счетчика импульсов СИ30:
Рис.2. Схема подключения СИ30
Рис.3. Схемы подключения приборов с различными ВУ
-
Технические характеристики реверсивного счетчика импульсов СИ30:
Параметр Значение Диапазон переменного напряжения питания:
– напряжение, В
– частота, Гц
от 90 до 250
от 47 до 63Диапазон постоянного напряжения питания, В от 10,5 до 30 Максимальная потребляемая мощность, ВА, не более 12,5 Масса, кг, не более 1 Средний срок службы, лет 8 Частота входных импульсов, Гц, не более 10000 Длительность входных импульсов, мкс, не менее 50 Диапазон значений умножителя от 0,00001 до 99999 Частота входного фильтра, Гц от 1 до 50000 Скважность импульса, не менее 2 Входы Количество входов управления 4 Подключаемые датчики коммутационные устройства (контакты кнопок, выключателей, герконов, реле и прочее);
n-p-n–типа с открытым коллекторным выходом;
p-n-p–типаНапряжение низкого (активного) уровня на входах, В 0…4 Напряжение высокого уровня на входах, В 10…30 Количество счетных разрядов 6 Интерфейсы связи RS-485 (протоколы: Modbus ASCII/RTU, ОВЕН), USB Эксплуатационные условия Вид помещения закрытые взрывобезопасные помещения без агрессивных паров и газов Температура окружающего воздуха от -20 до +70 °С Верхний предел относительной влажности воздуха не более 95 % при температуре +35 °С и более низких температурах без конденсации влаги Атмосферное давление от 84…106,7 кПа Устойчивость к механическим воздействиям при эксплуатации группа исполнения N2 по ГОСТ 12997-84 -
Комплект поставки СИ30-24.Щ1.Р
№ Наименование Количество 1 Реверсивный счетчик импульсов СИ30-24.Щ1.Р 1 2 Комплект крепежных элементов 1 3 Компакт-диск с ПО 1 4 Паспорт и гарантийный талон 1 5 Руководство по эксплуатации 1 -
Модификации СИ30
-
СИ30-24.Щ1.Р, реверсивный счетчик импульсов
Цена по запросу
