GSM7-20H10 с GPIB — источник-измеритель
Код товара: 68108-
-
Межповерочный интервал
1 год
-
Госреестр СИ РФ
90670-23 до 07.12.2028
-
Производитель

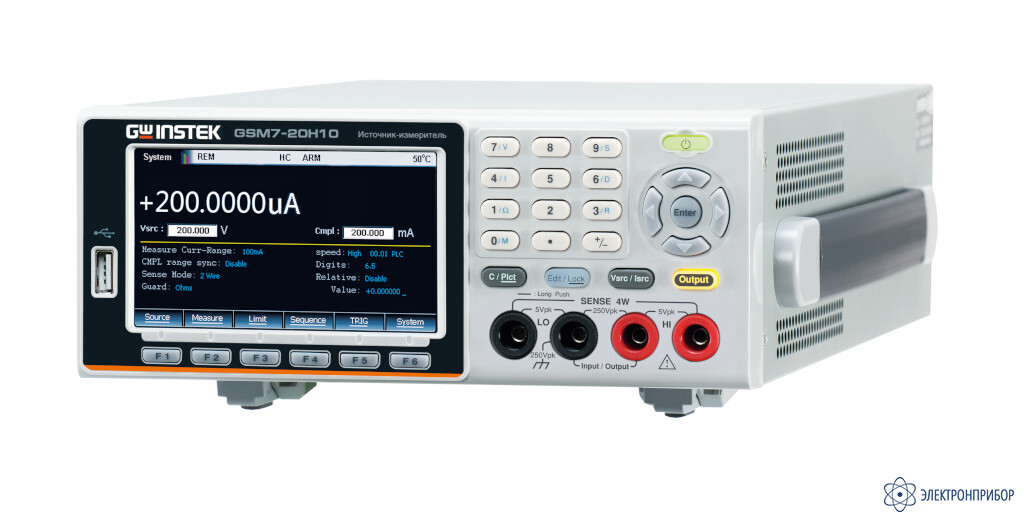

Описание источника-измерителя GSM7-20H10:
Современный 4-х квадрантный источник-измеритель GSM7-20H10 с широким динамическим диапазоном по току и напряжению для задач высокоскоростного автоматизированного промышленного тестирования и для лабораторного применения в прикладных измерительных приложениях.
Источник-измеритель представляет собой компактный одноканальный параметрический тестер по постоянному току (источник напряжения, источник тока, прецизионный вольтметр, амперметр, омметр). Новинка обеспечивает не только 100% замену KEITHLEY 2400 по характеристикам (SCPI команды программирования, габариты, «прямое» встраивание в АИК), но и превышает его по функциональности и техническим возможностям.
GSM7-20H10 обеспечивает работу в четырех квадрантах диаграммы токнапряжение. В первом и третьем квадрантах ВАХ прибор работает как источник (I и III -Source), отдавая мощность в нагрузку.Во втором и четвертом квадрантах он представляет собой электронную нагрузку (II и IV–Sink), рассеивая внутри себя мощность от внешних источников электроэнергии.
Напряжение, ток и сопротивление измеряется как в режиме источника, так и в режиме отбора мощности в нагрузке (4-quadrant Source & Sink).
Имеется 4 вида графиков: зависимость силы тока от напряжения I/V, напряжения от силы тока V/I, напряжения от времени V/t, силы тока от времени I/t. Значения Xmax, Xmin, Ymax, Ymin являются максимальными и минимальными координатами по осям X и Y (Замечание: рекомендуется настраивать координаты для отображения графиков во весь экран). По умолчанию задано формирование графика зависимости силы тока от напряжения I-V (зав. уставка)
Особенности источника-измерителя GSM7-20H10:
- 4-х квадрантный источник тока и напряжения GSM7-20H10 со встроенным прецизионным мультиметром 6 1/2 разрядов (напряжение/ ток/ сопротивление).
- Источник-измеритель обеспечивает построение ВАХ с отображением кривых измеряемых параметров на экране (характериограф).
- Входной импеданс >10 ГОм.
- Диапазоны источника/измерения постоянного напряжения ±200 мВ...±200 В;
- Диапазоны источника/измерения постоянного тока ±10 пА...±1 А (максимальная мощность до 22 Вт).
- Максимальное разрешение источника/измерителя – по напряжению 1 мкВ; по току 10 пА.
- Базовая точность источник /измеритель – напряжение ±0,015%; ток ±0,03% (базов.).
- Измерение сопротивления до 200 МОм (разр.10 мкОм/ ± 0,05% - базов).
- Измерение сопротивления по 2-х проводной, 4-х проводной, и 6-ти проводной схеме подключения с программируемыми током и напряжением на ИУ.
- Максимальная скорость измерений 50К отсчетов в секунду. Внутренняя память 5000 измерений.
- Выбор формата индикации измеряемого значения (3,5/ 4,5/ 5,5/ 6,5 разрядов).
- Регулируемая скорость выборки (Sampling speed): High/ Normal/ Med/ Low/ Other
- Задержка измерений в функции «Источник» (SDM- Source Delay Measurement).
- Воспроизведение встроенных выходных профилей (режимы Stair, Log, SRC-MEM, Custom, длина 2,5К).
- Встроенная функция Limit с поддержкой 11 групп допусковых тестов Годен/ Негоден (ПАSS/ FAIL).
- Использование встроенных 5 математических функций к результату измерения.
- Встроенный таймер реального времени (системные часы/ RTC).
- Функция защиты перенапряжения и перегрева ИУ (OVP / OTP).
- Цифровая клавиатура для ввода численных значений.
- Интерфейс: USB, LAN, RS-232, цифровой I/O (опция - GPIB).
- Дисплей: цветной TFT (диагональ 11 см).
Конструктивные особенности источника-измерителя GSM7-20H10:
- Функция отображения графиков;
- Отображение настроек в табличном формате;
- Индикация температуры;
- Удобство ввода данных при настройке: ▲Up/ ▼Down + цифровая клавиатура;
- Интерфейс: RS-232, USB Host/Device (USBTMC), LAN (опция GPIB);
- Режим защиты OTP;
- Режим защиты OVP: произвольная установка значения (в любой точке диапазона U).
Регулируемая скорость выборки (дискретизация): высокая/ нормальная / средняя / низкая / пользов. (High/ Normal/ Medium/ Low/ Other) – основные конкурентные модели имеют фиксированное значение дискретизации 1К точек/ сек, которое не может быть изменено оператором.
Встроенные системные часы (часы реального времени/ RTC): записываемая информация имеет временные метки (питание от элемента 2032/ интервал замены через ~3 года).
Ввод данных и параметров кнопками цифровой клавиатуры «0-9»: ввод числовых значений непосредственно цифровыми клавишами (конкурентные модели могут использовать только клавиши «вверх/ вниз» для изменения значения).
TFT ЖК-дисплей (11 см): отображение графиков (4 вида) - зависимость силы тока от напряжения I/V, напряжения от силы тока V/I, напряжения от времени V/t, силы тока от времени I/t
Предоставление более детальной и полной информации об измерении и статусе прибора, чем конкурентные модели других производителей (на Рис.1):

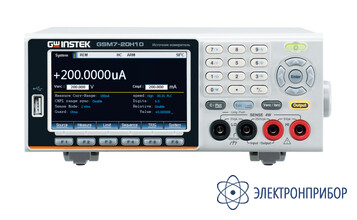

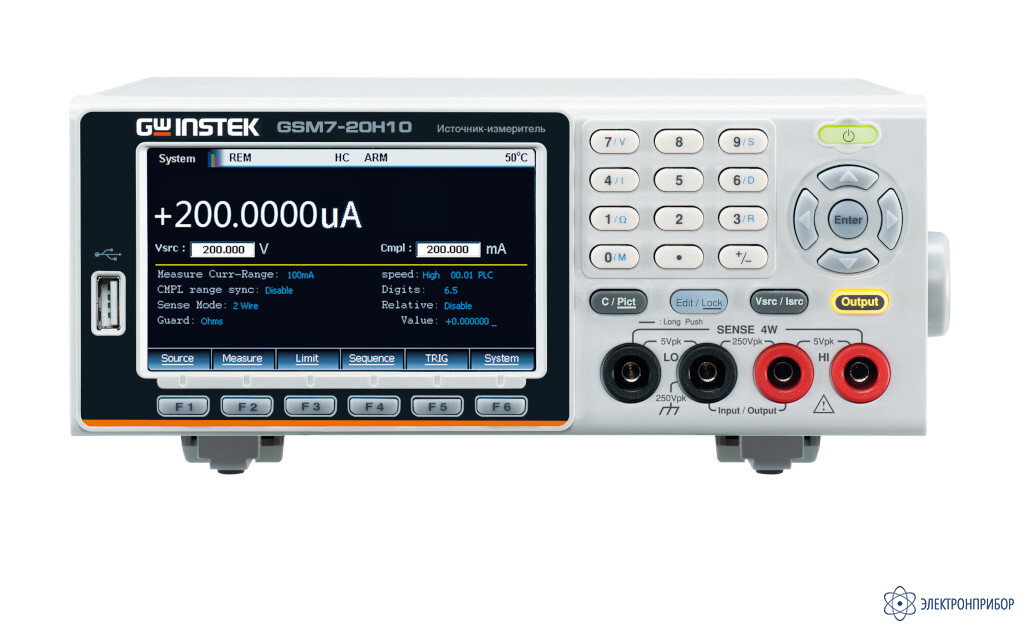

Рис.1. Слева — внешний вид ЖК-дисплея GSM7-20H10
-
-
Технические характеристики источника-измерителя GSM7-20H10:
Параметр Значение Режим «Источник» (Source) Максимальная индикация Число разрядов 6½ Максимальное разрешение Напряжение 1 мкВ Ток 10 пА Режим «Измеритель» (Measure) Максимальная индикация Число разрядов 6½ Максимальное разрешение Напряжение 1 мкВ Ток 10 пА Максимальная скорость выборки 50 кВыб/с Выходная мощность 22 Вт Спецификации по напряжению / DC Voltage Источник напряжения (Source) Предел Параметр Значение ± 200 мВ Прогрешность разрешения 1 мкВ Погрешность установки ±(0.02 % + 600 мкВ) ± 2 В Прогрешность разрешения 10 мкВ Погрешность установки ±(0.02 % + 600 мкВ) ± 20 В Прогрешность разрешения 100 мкВ Погрешность установки ±(0.02 % + 2.4 мВ) ± 200 В Прогрешность разрешения 1 мВ Погрешность установки ±(0.02 % + 2.4 мВ) Измерение напряжения (Measurement) Предел Параметр Значение ± 200 мВ Прогрешность разрешения 1 мкВ Погрешность установки ±(0.012 % + 300 мкВ) ± 2 В Прогрешность разрешения 10 мкВ Погрешность установки ±(0.012 % + 300 мкВ) ± 20 В Прогрешность разрешения 100 мкВ Погрешность установки ±(0.015 % + 1.5 мВ) ± 200 В Прогрешность разрешения 1 мВ Погрешность установки ±(0.015 % + 10 мВ) Диапазоны максимальных значений ± 21В @ ±1,05 А;
± 210В @ ±105 мАВходное сопротивление >10 ГОм Температурный коэффициент (TC) ±(0.15% х погрешность измерения / °С) Спецификации по току /DC Current Источник тока (Source) Предел Параметр Значение ± 1 мкА Прогрешность разрешения 10 пА Погрешность установки ±(0.035% +600пА) ± 10 мкА Прогрешность разрешения 100 пА Погрешность установки ±(0.033% +2нА) ± 100 мкА Прогрешность разрешения 1 нА Погрешность установки ±(0.031%+20нА) ± 1 мА Прогрешность разрешения 10 нА Погрешность установки ±(0.034%+200нА) ± 10 мА Прогрешность разрешения 100 нА Погрешность установки ±(0.045% +2мкА) ± 100 мА Прогрешность разрешения 1 мкА Погрешность установки ±(0.066% +20мкА) ± 1 A Прогрешность разрешения 10 мкА Погрешность установки ±(0.27% +900мкА) Измерение тока (Measurement) Предел Параметр Значение ± 1 мкА Прогрешность разрешения 10 пА Погрешность установки ±(0.029% +300пА) ± 10 мкА Прогрешность разрешения 100 пА Погрешность установки ±(0.027% +700пА) ± 100 мкА Прогрешность разрешения 100 пА Погрешность установки ±(0.025% +6нА) ± 1 мА Прогрешность разрешения 10 нА Погрешность установки ±(0.027% +60нА) ± 10 мА Прогрешность разрешения 100 нА Погрешность установки ±(0.035% +600нА) ± 100 мА Прогрешность разрешения 1 мкА Погрешность установки ±(0.055% +6мкА) ± 1 A Прогрешность разрешения 10 мкА Погрешность установки ±(0.22% +570мкА) Диапазоны максимальных значений ±1,05 А @ ± 21В;
±105 мА @ ± 210ВПадение напряжения < 1 мВ Температурный коэффициент (TC) ±(0.1% х погрешность измерения / °С) Спецификации по сопротивлению / R Измерение сопротивления (Resistance Measurement) Предел Параметр Значение <2 Ом Разрешение - Погрешность измерения Source I AСС + Meas V ACС 2 Ом Разрешение 10 мкОм Погрешность измерения Source I AСС + Meas V ACС 20 Ом Разрешение 100 мкОм (тестовый ток 100мА) Погрешность измерения ±(0.1% +0.003 Ом)- нормальное;
±(0.07% +0.001 Ом)- расширенное200 Ом Разрешение 1 мОм (тестовый ток 10мА) Погрешность измерения ±(0.08% +0.03 Ом)- нормальное;
±(0.05% +0.01 Ом)- расширенное2 кОм Разрешение 10 мОм (тестовый ток 1мА) Погрешность измерения ±(0.07% +0.3 Ом)- нормальное;
±(0.05% +0.01 Ом)- расширенное20 кОм Разрешение 100 мОм (тестовый ток 100мкА) Погрешность измерения ±(0.06% +3 Ом) - нормальное;
±(0.04% +1 Ом)- расширенное200 кОм Разрешение 1 Ом (тестовый ток 10мкА) Погрешность измерения ±(0.07% +30 Ом) - нормальное;
±(0.05% +10 Ом)- расширенное2 МОм Разрешение 10 Ом (тестовый ток 5 мкА) Погрешность измерения ±(0.11% +300 Ом) - нормальное;
±(0.05% +100 Ом)- расширенное20 МОм Разрешение 100 Ом (тестовый ток 0.5 мкА) Погрешность измерения ±(0.11%+ 1кОм) - нормальное;
±(0.05% +500 Ом)- расширенное200 МОм Разрешение 1 кОм (тестовый ток 100нА) Погрешность измерения ±(0.66%+ 10кОм) - нормальное;
±(0.35% +5 кОм)- расширенноеТемпературный коэффициент (TC) ±(0.1% х погрешность измерения / °С) Дополнительные технические параметры Стабилизация напряжения/ CV (line regulation) Параметр Значение Нестабильность при измерении Uпит. ≤ 0,01% от Уст. предела при измерении I нагр. ≤ 0,01% от Уст. предела Уровень пульсаций ≤ 10 мВп-п в диапазоне до 1 МГц (≤ 4 мВскз) Время установления (ПХ отклика) ≤ 250 мкс (при 100% измерении нагрузки) Стабилизация тока/ CC (load regulation) Нестабильность при измерении Uпит. 0.01% от Уст. предела + 100 мкВ при измерении I нагр. 0.01% от Уст. предела + 100 пА Уровень пульсаций ≤ нет данных (мАср.кв.) Скорость нарастания/ спада* Диапазон ±200В @ ±100 мА (±30%) 300 мкс, предельное значение силы тока 100 мА Диапазон ±20В @ ±100 мА (±30%) 150 мкс, предельное значение силы тока 100 мА Общие данные Тип ЖКИ Графический ЖК-дисплей (TFT), диагональ 11 см Разрядность шкалы Переключаемый формат индикации: 3,5; 4,5; 5,5; 6,5 Скорость измерения High/ Normal/ Med/ Low Интерфейс USB/ /LAN/ RS-232 (опция – GPIB в GSM7-20H10) (установленный - GPIB GSM7-20H10 с GPIB) Условия эксплуатации 0°С…40°С и относительная влажность до 85 % Напряжение питания ~100- 240 В (±10 %), 50 - 60 Гц (80 Вт) Габаритные размеры 214 х 86 х 356 мм Масса 4,8 кг Примечание:
Точность установки источника и погрешность измерителя указаны за 1 год и при температуре 23°C ±5°C.
* - Время установления переходного процесса на выходе 100 мкс (тип.)1
1 - Время, необходимое для достижения величины 0,1% от конечного значения после обработки команды. Резистивная нагрузка, пределы от 10 мкА до 100 мА. -

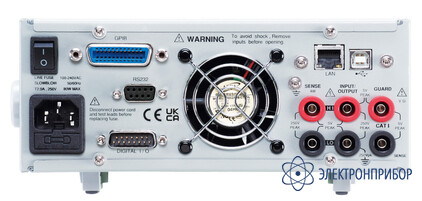

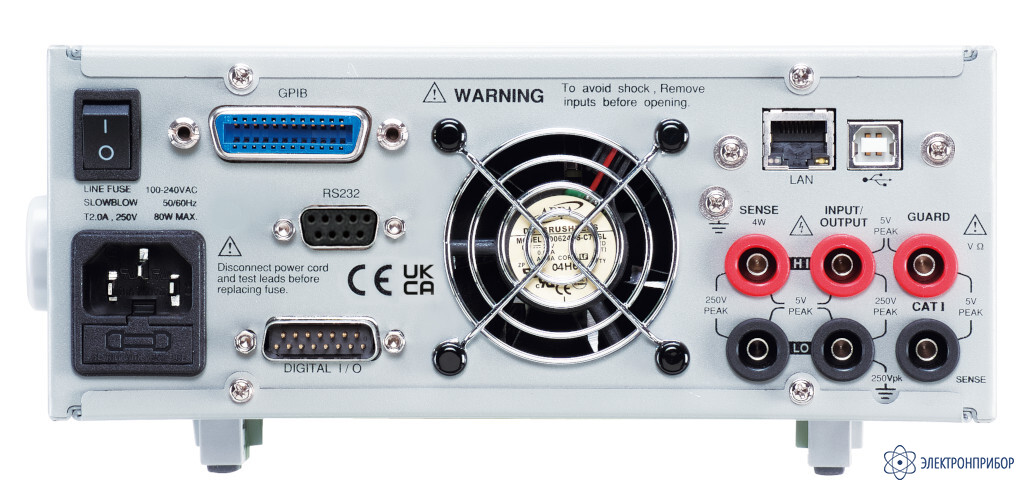

Комплект поставки GSM7-20H10 с GPIB
№ Наименование Количество 1 Источник-измеритель GSM7-20H10 с GPIB 1 2 Зажим 2 3 Тестовые провода GTL-207A 1 4 Руководство по эксплуатации на CD 1 -
