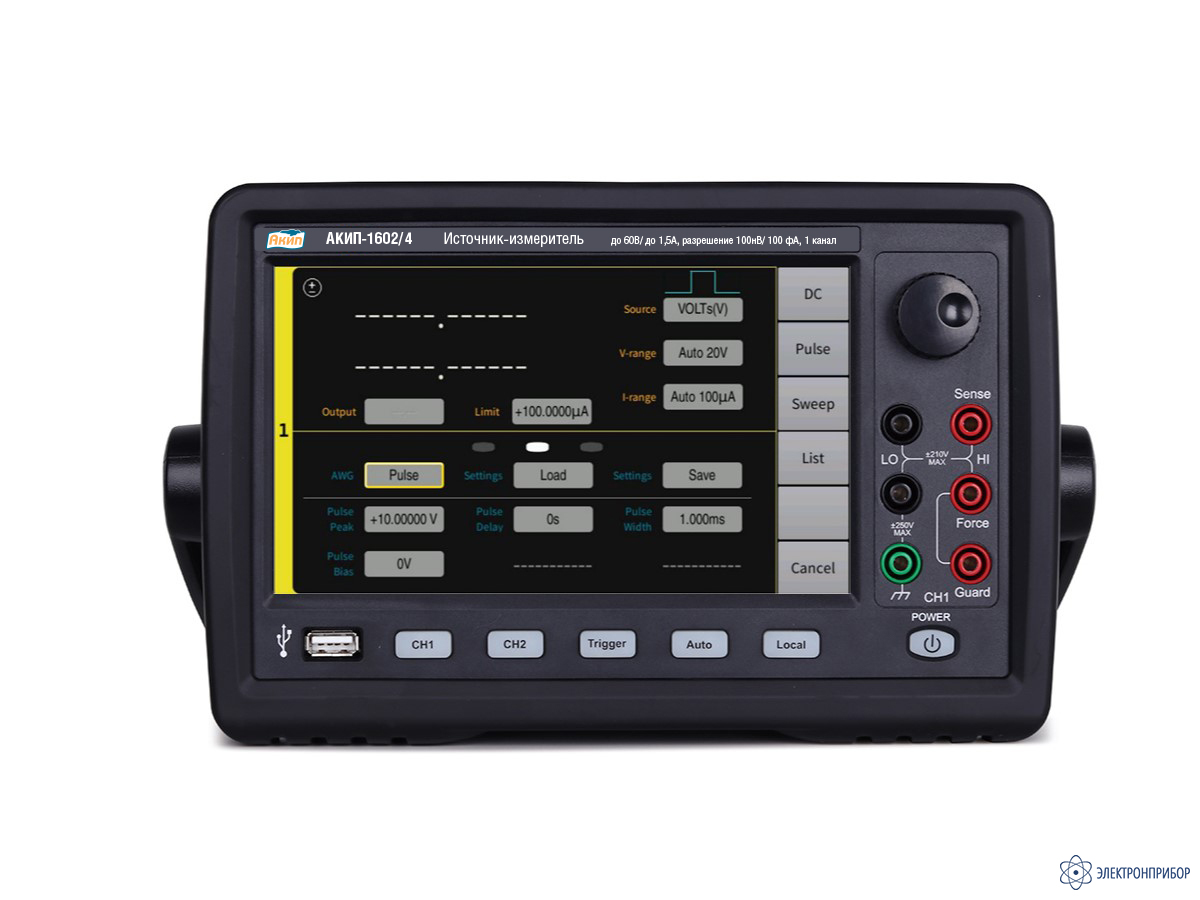

АКИП-1602/4 — источник-измеритель

Код товара: 74718

Описание
Характеристики
Комплектация
Документы 1
Показать всё

- Гарантия

  12 месяцев
- Производитель

  АКИП
Описание источника-измерителя АКИП-1602/4:

Новая серия АКИП-1602 4-х квадрантных прецизионных источников-измерителей (source meter unit) характеризуется высокой стабильностью и точностью воспроизведения электрической мощности постоянного тока (источник) с одновременным измерением выходного сигнала с максимальным разрешением 6 ½ разряда (мультиметр). Во время анализа ВАХ и испытаний ИУ прибор может быть задействован в качестве прецизионного источника (напряжение, ток, источник импульсов), и одновременно как вольтметр, амперметр и омметр. Наиболее востребовано применение новинок для характеризации компонентов в производственных приложениях, включающих тест изделий полупроводниковой архитектуры, органических материалов, современных систем энергосберегающего освещения, анализ пассивных элементов РЭА и характеристик наноматериалов.

Особенности источников-измерителей серии АКИП-1602:
- прецизионный «Источник-Измеритель» с работой в режимах источник напряжения, источник тока, измеритель напряжения / амперметра, измеритель сопротивления;
- число каналов: 1 или 2 (модели с индексом А);
- работа в четырех квадрантах ВАХ (диаграммы «напряжение-ток»);
- выходные характеристики: до ±210 В и ±3 А (режим DC) или до ±10,5 А в импульсном режиме (в зависимости от модификации);
- разрешение от 100 нВ и 10 фА (в зависимости от модификации);
- базовая погрешность (DCV): ±0,02% (при разрешении 6,5 разрядов);
- быстродействие: 1М измерений/с при разрешении 4,5 разрядов;
- отображение кривых I-В, X-t и других графиков на экране;
- измерения по 2-х и 4-х проводной схеме подключения с программируемыми током и напряжением;
- работа по программе, минимальная длительность шага 1 мкс;
- встроенные программы тестирования диодов, триодов, MOS tubes, IGBT;
- встроенная функция LIMIT: поддержка 14 групп допусковых тестов годен / негоден (PАSS / FAIL), несколько типов сортировки, режимы задания допуска;
- встроенные математические функции;
- защита от перенапряжения и перегрева ИУ (OVP / OTP);
- интерфейс: RS-232, USB, LAN;
- большой графический, сенсорный ЖК-дисплей (TFT, диагональ 17 см, разрешение 800 х 480).

Технические характеристики источника-измерителя АКИП-1602/4:

Параметр		Значение
		АКИП-1602/1	АКИП-1602/1А	АКИП-1602/2	АКИП-1602/2А	АКИП-1602/3	АКИП-1602/3А	АКИП-1602/4
Режим "Источник" (Source)
Число каналов		1	2	1	2	1	2	1
Максимальная индикация / число разрядов		6,5		5,5
Выходные характеристики	Напряжение	±210 В						±63 В
	Ток DC	±3,3 А						±1,515 А
	Ток (импульс)	±10,5 А				нет
Максимальное разрешение	Напряжение	100 нВ		1 мкВ
	Ток	10 фА		1 пА		100 фА		10 пА
Максимальная мощность (output Pow)		38,8 Вт
Режим «Измеритель» (Measure)
Максимальная индикация / число разрядов		6,5
Диапазон измерений	Напряжение	100 нВ…200 В						100 нВ…60 В
	Ток	10 фА…10 А¹		100 фА…10 А¹		10 фА…3 А		1 пА…1,5 А
	Сопротивление	1 мкОм…200 МОм
Максимальное разрешение	Напряжение	100 нВ
	Ток	10 фА		100 фА		10 фА		100 фА
	Сопротивление	1 мкОм
¹ – предел 10 А доступен только в импульсном режиме
Максимальные значения напряжения и тока
Режим		Максимальное напряжение (В)		Максимальный ток (А)		Ограничение суммарного тока при применении Канала 1 (I1, V1) и канала 2 (I2, V2) ¹
						V1 (В)	V2 (В)	Предельный ток (А)
Постоянный ток или напряжение		6		3,03		±(0 ≤ V1 ≤ 6)	±(0 ≤ V2 ≤ 6)	I1 + I2 ≤ 4
		21		1,515			±(6 ≤ V2 ≤ 21)	I1 + I2 x1,6 ≤ 4
		210		0,105		±(6 ≤ V1 ≤ 21)	±(0 ≤ V2 ≤ 6)	I1 + I2 x0,625 ≤ 2,5
Импульсный ток или напряжение		6		10,5			±(6 ≤ V2 ≤ 21)	I1 + I2 ≤ 2,5
		200		1,515		-
		210		0,105
¹ – 2 канала имеют модели АКИП-1602/1А, АКИП-1602/2А, АКИП-1602/3А
Пределы и разрешение установки выходного напряжения
Предел	Значение выходного напряжения	Разрешение установки		Максимальный ток			Длительность импульсов
		АКИП-1602/1 АКИП-1602/1А	АКИП-1602/2 АКИП-1602/2А АКИП-1602/3 АКИП-1602/3А АКИП-1602/4	DC		Импульс
0,2 В	0 ≤ \|V\| ≤ 0,21 В	0,1 мкВ	1 мкВ	±3,03 А		±10,5 А	50 мкс ≤ t ≤ 100 мкс
2 В	0 ≤ \|V\| ≤ 2,1 В	1 мкВ	10 мкВ
20 В	0 ≤ \|V\| ≤ 6 В	10 мкВ	100 мкВ
	0 ≤ \|V\| ≤ 21 В			±1,515 А		±1,515 А
200 В¹	0 ≤ \|V\| ≤ 6 В	100 мкВ	1 мВ	±3,03 А		±3,03 А
						±10,5 А	50 мкс ≤ t ≤ 1 мс
	6 ≤ \|V\| ≤ 21 В			±1,515 А		±1,515 А	50 мкс ≤ t ≤ 100 кс
	0 ≤ \|V\| ≤ 180 В			-		±1,05 А	50 мкс ≤ t ≤ 10 мс
	0 ≤ \|V\| ≤ 200 В			-		±1,515 А	50 мкс ≤ t ≤ 2,5 мс
	0 ≤ \|V\| ≤ 210 В			-		±105 мА	50 мкс ≤ t
	21 ≤ \|V\| ≤ 210 В			±105 мА		-	-
¹⁾ - 60 В для модификации АКИП-1602/4
Пределы и разрешение установки выходного тока
Предел	Значение выходного тока	Разрешение установки				Максимальный ток		Длительность импульсов
		АКИП-1602/1 АКИП-1602/1 А	АКИП-1602/2 АКИП-1602/2А	АКИП-1602/3 АКИП-1602/3А	АКИП-1602/4	DC	Импульс
10 нА^а)	0 ≤ \|I\| ≤ 10,5 нА	10 фА	-	100 фА	1пА	±210 В	±210 В	50 мкс ≤ t ≤ 100 кс
100 нА	0 ≤ \|I\| ≤ 105 нА	100 фА	1пА	1пА	10 пА
1 мкА	0 ≤ \|I\| ≤ 1,05 мкА	1пА	10 пА	10 пА	100 пА
10 мкА	0 ≤ \|I\| ≤ 10,5 мкА	10 пА	100 пА	100 пА	1 нА
100 мкА	0 ≤ \|I\| ≤ 105 мкА	100 пА	1 нА	1 нА	10 нА
1 мА	0 ≤ \|I\| ≤ 1,05 мА	1 нА	10 нА	10 нА	100 нА
10 мА	0 ≤ \|I\| ≤ 10,5 мА	10 нА	100 нА	100 нА	1 мкА
100 мА	0 ≤ \|I\| ≤ 105 мА	100 нА	1 мкА	1 мкА	10 мкА
1А	0 ≤ \|I\| ≤ 105 мА	1 мкА	10 мкА	10 мкА	100 мкА	±210 В	-	-
	105 мА ≤ \|I\| ≤ 1,05 А					±21 В	-	-
1,5 А	0 ≤ \|I\| ≤ 105 мА					±210 В	-	-
	105 мА ≤ \|I\| ≤ 1,515 А					±21 В	-	-
	0 мА ≤ \|I\| ≤ 1,515 А					-	±21 В	50 мкс ≤ t ≤ 100 кс
	0 мА ≤ \|I\| ≤ 1,05 А ^b)					-	±180 В	50 мкс ≤ t ≤ 10 мс
	0 мА ≤ \|I\| ≤ 1,515 А ^a)					-	±200 В	50 мкс ≤ t ≤ 2,5 мс
3 А	0 ≤ \|I\| ≤ 105 мА	10 мкА	100 мкА	100 мкА	1 мА	±210 В	-	-
	105 мА ≤ \|I\| ≤ 1,515 А					±21 В	-	-
	1,515 мА ≤ \|I\| ≤ 3,03 А			-	-	±6 В	-	-
10 А ^c)	0 ≤ \|I\| ≤ 10,5 А				-	-	±6 В	50 мкс ≤ t ≤ 1 мс
^а) - отсутствует у моделей АКИП-1602/2 и АКИП-1602/2А. ^b) - уровень тока в основании импульсов ограничен до ± 50 мА. ^с) - уровень тока в основании импульсов ограничен до ± 500 мА.
Технические характеристики в режиме воспроизведения напряжения («Источник»/ Source)
Предел		Параметр			Значения
					АКИП-1602/1 АКИП-1602/1А	АКИП-1602/2 АКИП-1602/2А	АКИП-1602/3 АКИП-1602/3А	АКИП-1602/4
±200 мВ		Разрешение			0,1 мкВ	1 мкВ	1 мкВ	1 мкВ
		Погрешность установки			±(0,015 % + 225 мкВ)
		Шум			≤10 мкВ
±2 В		Разрешение			1 мкВ	10 мкВ	10 мкВ	10 мкВ
		Погрешность установки			±(0,02 % + 350 мкВ)
		Шум			≤20 мкВ
±20 В		Разрешение			10 мкВ	100 мкВ	100 мкВ	100 мкВ
		Погрешность установки			±(0,015 % + 5 мВ)
		Шум			≤200 мкВ
±200 В		Разрешение			100 мкВ	1 мВ	1 мВ	-
		Погрешность установки			±(0,015 % + 50 мВ)
		Шум			≤2 мВ
Технические характеристики в режиме воспроизведения тока («Источник»/ Source)
Предел		Параметр			Значения
					АКИП-1602/1 АКИП-1602/1А	АКИП-1602/2 АКИП-1602/2А	АКИП-1602/3 АКИП-1602/3А	АКИП-1602/4
±10 нА		Разрешение			10 фА	-	100 фА	-
		Погрешность установки			±(0,1 % + 50 пА)
		Шум			≤2 пА
±100 нА		Разрешение			100 фА	1 пА	1 пА	-
		Погрешность установки			±(0,06 % + 100 пА)
		Шум			≤5 пА
±1 мкА		Разрешение			1 пА	10 пА	10 пА	10 пА
		Погрешность установки			±(0,025 % + 500 пА)
		Шум			≤25 пА
±10 мкА		Разрешение			10 пА	100 пА	100 пА	100 пА
		Погрешность установки			±(0,025 % + 15 нА)
		Шум			≤60 пА
±100 мкА		Разрешение			100 пА	1 нА	1 нА	1 нА
		Погрешность установки			±(0,02 % + 25 нА)
		Шум			≤3 нА
±1 мА		Разрешение			1 нА	10 нА	10 нА	10 нА
		Погрешность установки			±(0,02 % + 200 нА)
		Шум			≤6 нА
±10 мА		Разрешение			10 нА	100 нА	100 нА	100 нА
		Погрешность установки			±(0,02 % + 2,5 мкА)
		Шум			≤200 нА
±100 мА		Разрешение			100 нА	1 мкА	1 мкА	1 мкА
		Погрешность установки			±(0,02 % + 20 мкА)
		Шум			≤600 нА
±1 А		Разрешение			1 мкА	10 мкА	10 мкА	10 мкА
		Погрешность установки			±(0,03 % + 15 мА)
		Шум			≤70 мкА
±1,5 А		Разрешение			1 мкА	10 мкА	10 мкА	10 мкА
		Погрешность установки			±(0,05 % + 35 мА)
		Шум			≤150 мкА
±3 А		Разрешение			10 мкА	100 мкА	-	-
		Погрешность установки			±(0,4% + 7 мА)		-
		Шум			не нормируется
±10 А ¹		Разрешение			10 мкА	100 мкА	-	-
		Погрешность установки			±(0,4 % + 25 мА) ²		-
		Шум			не нормируется
¹ – предел 10 А доступен только в импульсном режиме у моделей АКИП-1602/1, АКИП-1602/1А, АКИП-1602/2, АКИП-1602/2А. ² - при PLC=0,01.
Технические характеристики при измерении напряжения («Измеритель»/ Meter)
Предел		Параметр			Значения
					АКИП-1602/1 АКИП-1602/1А	АКИП-1602/2 АКИП-1602/2А	АКИП-1602/3 АКИП-1602/3А	АКИП-1602/4
±200 мВ		Разрешение			0,1 мкВ
		Погрешность измерения			±(0,015 % + 225 мкВ)
±2 В		Разрешение			1 мкВ
		Погрешность измерения			±(0,02 % + 350 мкВ)
±20 В		Разрешение			10 мкВ
		Погрешность измерения			±(0,015 % + 5 мВ)
±200 В		Разрешение			100 мкВ			-
		Погрешность измерения			±(0,015 % + 50 мВ)
Диапазоны максимальных значений					± 210 мВ…± 210 В
Входное сопротивление					>10 ГОм
Температурный коэффициент (TC)					±(0,15 х погрешность измерений/°С)
Технические характеристики при измерении тока («Измеритель»/ Meter)
Предел		Параметр			Значения
					АКИП-1602/1 АКИП-1602/1А	АКИП-1602/2 АКИП-1602/2А	АКИП-1602/3 АКИП-1602/3А	АКИП-1602/4
±10 нА		Разрешение			10 фА	-	10 фА	-
		Погрешность измерения			±(0,1 % + 50 пА)
±100 нА		Разрешение			100 фА	100 фА	100 фА	-
		Погрешность измерения			±(0,06 % + 100 пА)
±1 мкА		Разрешение			1 пА
		Погрешность измерения			±(0,025 % + 500 пА)
±10 мкА		Разрешение			10 пА
		Погрешность измерения			±(0,025 % + 1,5 нА)
±100 мкА		Разрешение			100 пА
		Погрешность измерения			±(0,02 % + 25 нА)
±1 мА		Разрешение			1 нА
		Погрешность измерения			±(0,02 % + 200 нА)
±10 мА		Разрешение			10 нА
		Погрешность измерения			±(0,02 % + 2,5 мкА)
±100 мА		Разрешение			100 нА
		Погрешность измерения			±(0,02 % + 20 мкА)
±1 А		Разрешение			1 мкА
		Погрешность измерения			±(0,03 % + 1,5 мА)
±1,5 А		Разрешение			1 мкА
		Погрешность измерения			±(0,05 % + 3,5 мА)
±3 А		Разрешение			10 мкА		-
		Погрешность измерения			±(0,4 % + 7 мА)		-
±10 А ¹		Разрешение			10 мкА		-
		Погрешность измерения			±(0,4 % + 25 мА) ²		-
¹ – предел 10 А доступен только в импульсном режиме у моделей АКИП-1602/1, АКИП-1602/1А, АКИП-1602/2, АКИП-1602/2А. ² - при PLC=0,01.
Технические характеристики при измерении сопротивления
Предел		Параметр			Значения
					АКИП-1602/1 АКИП-1602/1А	АКИП-1602/2 АКИП-1602/2А	АКИП-1602/3 АКИП-1602/3А	АКИП-1602/4
2 Ом		Разрешение			1 мкОм
		Тестовый ток			1 А
		Погрешность измерения			±(0,02 % + 0,00035 Ом)
20 Ом		Разрешение			10 мкОм
		Тестовый ток			100 мА
		Погрешность измерения			±(0,06 % + 0,0035 Ом)
200 Ом		Разрешение			100 мкОм
		Тестовый ток			10 мА
		Погрешность измерения			±(0,065 % + 0,035 Ом)
2 кОм		Разрешение			1 мОм
		Тестовый ток			1 мА
		Погрешность измерения			±(0,06 % + 0,35 Ом)
20 кОм		Разрешение			10 мОм
		Тестовый ток			100 мкА
		Погрешность измерения			±(0,065 % + 3,5 Ом)
200 кОм		Разрешение			100 мОм
		Тестовый ток			10 мкА
		Погрешность измерения			±(0,06 % + 35 Ом)
2 МОм		Разрешение			1 Ом
		Тестовый ток			1 мкА
		Погрешность измерения			±(0,095 % + 350 Ом)
20 МОм		Разрешение			10 Ом
		Тестовый ток			100 нА
		Погрешность измерения			±(0,18 % + 3,5 кОм)
200 МОм		Разрешение			100 Ом
		Тестовый ток			10 нА
		Погрешность измерения			±(1,08 % + 35 кОм)
Максимальная длительность импульсов и коэффициента заполнения (АКИП-1602/1, АКИП-1602/1А, АКИП-1602/2, АКИП-1602/2А)
Режим DC или импульсный режим
Максимальное напряжения		Максимальный ток на вершине импульсов			Максимальный ток в основании импульсов	Максимальная длительность импульса		Максимальный Коэффициент заполнения
6 В		3,03 А ¹⁾			3,03 А ^а)	непрерывный		100 %
21 В		1,515 А ^а)			1,515 А ^а)	непрерывный		100 %
210 В		0,105 А			0,105 А	непрерывный		100 %
Только импульсный режим
6 В		10,5 А			0,5 А	1 мс		2,5 %
180 В		10,5 А			0,05 А	10 мс		2,5 %
200 В		1,515 А			0,05 А	2,5 мс		2,5 %
¹⁾ - при использовании двух каналов ограничивается суммарный максимальный ток двух каналов
Минимальная длительность импульсов при данном напряжении, токе и условии установления переходного процесса (АКИП-1602/1, АКИП-1602/1А, АКИП-1602/2, АКИП-1602/2А)
Значение источника		Предельное значение			Нагрузка	Установление переходного процесса у источника (% от предела)		Минимальная длительность импульса
200 В		1,5 А			200 Ом	0,1 %		1 мс
6 В		10,5 А			0,6 Ом	0,1 %		0,2 мс
1,5 А		200 В			65 Ом	0,1 %		2,5 мс
10, 5 А		6 В			0,5 Ом	0,1 %		0,2 мс
Дополнительная погрешность при установке времени измерения меньше 1PLC
Установка PLC		Номинальный предел напряжения				Номинальный предел тока
		0,2 В			2…200 В	10 нА	100 нА	1 мкА…100 мА	1…3 А
0,1 PLC		0,01 %			0,01 %	0,1 %	0,01 %	0,01 %	0,01 %
0,01 PLC		0,05 %			0,02 %	1 %	0,1 %	0,05 %	0,02 %
0,001 PLC		0,5 %			0,2 %	5 %	1 %	0,5 %	0,2 %
Общие характеристики
Параметр		Значение
		АКИП-1602/1	АКИП-1602/1А	АКИП-1602/2	АКИП-1602/2А	АКИП-1602/3	АКИП-1602/3А	АКИП-1602/4
Тип ЖКИ		Графический ЖК-дисплей (TFT), диагональ 17см
Интерфейс		RS-232, USB, LAN
Условия эксплуатации		0 °C…55 °C и относительная влажность до 85 %
Напряжение питания		~100 … 240 В 50 …60 Гц (250 ВА)
Время прогрева		Не меньше 60 мин
Габаритные размеры		215 х 132 х 490 мм
Масса		8,5 кг	10 кг	8,5 кг	10 кг	8,5 кг	10 кг	8,5 кг

Комплект поставки АКИП-1602/4

№ Наименование Количество

1 Источник-измеритель АКИП-1602/4 1
Файлы для АКИП-1602/4
- Расширенные характеристики источников-измерителей серии АКИП-1602
  808.76 КБ
