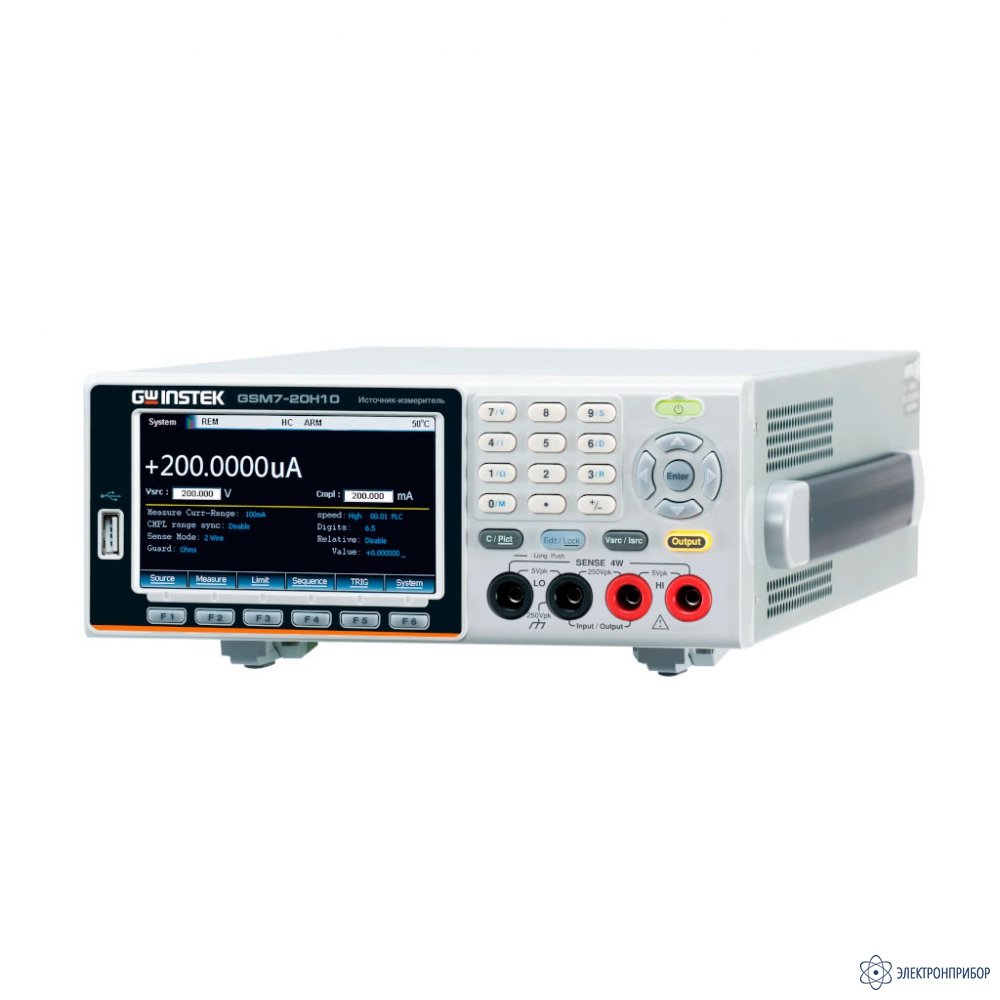

GSM7-20H10 — источник-измеритель

Код товара: 68106
  • 90670-23
    2 варианта исполнения

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      90670-23 до 07.12.2028

    • Производитель

      GW Instek, Тайвань

    Описание источника-измерителя GSM7-20H10:

    Современный 4-х квадрантный источник-измеритель GSM7-20H10 с широким динамическим диапазоном по току и напряжению для задач высокоскоростного автоматизированного промышленного тестирования и для лабораторного применения в прикладных измерительных приложениях.

    Источник-измеритель представляет собой компактный одноканальный параметрический тестер по постоянному току (источник напряжения, источник тока, прецизионный вольтметр, амперметр, омметр). Новинка обеспечивает не только 100% замену KEITHLEY 2400 по характеристикам (SCPI команды программирования, габариты, «прямое» встраивание в АИК), но и превышает его по функциональности и техническим возможностям.

    GSM7-20H10 обеспечивает работу в четырех квадрантах диаграммы токнапряжение. В первом и третьем квадрантах ВАХ прибор работает как источник (I и III -Source), отдавая мощность в нагрузку.

    Во втором и четвертом квадрантах он представляет собой электронную нагрузку (II и IV–Sink), рассеивая внутри себя мощность от внешних источников электроэнергии.

    Напряжение, ток и сопротивление измеряется как в режиме источника, так и в режиме отбора мощности в нагрузке (4-quadrant Source & Sink).

    Имеется 4 вида графиков: зависимость силы тока от напряжения I/V, напряжения от силы тока V/I, напряжения от времени V/t, силы тока от времени I/t. Значения Xmax, Xmin, Ymax, Ymin являются максимальными и минимальными координатами по осям X и Y (Замечание: рекомендуется настраивать координаты для отображения графиков во весь экран). По умолчанию задано формирование графика зависимости силы тока от напряжения I-V (зав. уставка)

    Особенности источника-измерителя GSM7-20H10:

    • 4-х квадрантный источник тока и напряжения GSM7-20H10 со встроенным прецизионным мультиметром 6 1/2 разрядов (напряжение/ ток/ сопротивление).
    • Источник-измеритель обеспечивает построение ВАХ с отображением кривых измеряемых параметров на экране (характериограф).
    • Входной импеданс >10 ГОм.
    • Диапазоны источника/измерения постоянного напряжения ±200 мВ...±200 В;
    • Диапазоны источника/измерения постоянного тока ±10 пА...±1 А (максимальная мощность до 22 Вт).
    • Максимальное разрешение источника/измерителя – по напряжению 1 мкВ; по току 10 пА.
    • Базовая точность источник /измеритель – напряжение ±0,015%; ток ±0,03% (базов.).
    • Измерение сопротивления до 200 МОм (разр.10 мкОм/ ± 0,05% - базов).
    • Измерение сопротивления по 2-х проводной, 4-х проводной, и 6-ти проводной схеме подключения с программируемыми током и напряжением на ИУ.
    • Максимальная скорость измерений 50К отсчетов в секунду. Внутренняя память 5000 измерений.
    • Выбор формата индикации измеряемого значения (3,5/ 4,5/ 5,5/ 6,5 разрядов).
    • Регулируемая скорость выборки (Sampling speed): High/ Normal/ Med/ Low/ Other
    • Задержка измерений в функции «Источник» (SDM- Source Delay Measurement).
    • Воспроизведение встроенных выходных профилей (режимы Stair, Log, SRC-MEM, Custom, длина 2,5К).
    • Встроенная функция Limit с поддержкой 11 групп допусковых тестов Годен/ Негоден (ПАSS/ FAIL).
    • Использование встроенных 5 математических функций к результату измерения.
    • Встроенный таймер реального времени (системные часы/ RTC).
    • Функция защиты перенапряжения и перегрева ИУ (OVP / OTP).
    • Цифровая клавиатура для ввода численных значений.
    • Интерфейс: USB, LAN, RS-232, цифровой I/O (опция - GPIB).
    • Дисплей: цветной TFT (диагональ 11 см).

    Конструктивные особенности источника-измерителя GSM7-20H10:

    • Функция отображения графиков;
    • Отображение настроек в табличном формате;
    • Индикация температуры;
    • Удобство ввода данных при настройке: ▲Up/ ▼Down + цифровая клавиатура;
    • Интерфейс: RS-232, USB Host/Device (USBTMC), LAN (опция GPIB);
    • Режим защиты OTP;
    • Режим защиты OVP: произвольная установка значения (в любой точке диапазона U).

    Регулируемая скорость выборки (дискретизация): высокая/ нормальная / средняя / низкая / пользов. (High/ Normal/ Medium/ Low/ Other) – основные конкурентные модели имеют фиксированное значение дискретизации 1К точек/ сек, которое не может быть изменено оператором.

    Встроенные системные часы (часы реального времени/ RTC): записываемая информация имеет временные метки (питание от элемента 2032/ интервал замены через ~3 года).

    Ввод данных и параметров кнопками цифровой клавиатуры «0-9»: ввод числовых значений непосредственно цифровыми клавишами (конкурентные модели могут использовать только клавиши «вверх/ вниз» для изменения значения).

    TFT ЖК-дисплей (11 см): отображение графиков (4 вида) - зависимость силы тока от напряжения I/V, напряжения от силы тока V/I, напряжения от времени V/t, силы тока от времени I/t

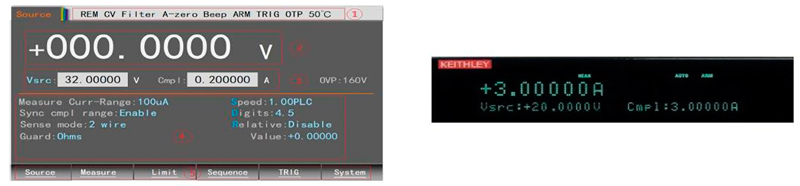

    Предоставление более детальной и полной информации об измерении и статусе прибора, чем конкурентные модели других производителей (на Рис.1):

    Рис.1. Слева — внешний вид ЖК-дисплея GSM7-20H10

  • Технические характеристики источника-измерителя GSM7-20H10:

    Параметр Значение
    Режим «Источник» (Source)
    Максимальная индикация Число разрядов 6½
    Максимальное разрешение Напряжение 1 мкВ
    Ток 10 пА
    Режим «Измеритель» (Measure)
    Максимальная индикация Число разрядов 6½
    Максимальное разрешение Напряжение 1 мкВ
    Ток 10 пА
    Максимальная скорость выборки 50 кВыб/с
    Выходная мощность 22 Вт
    Спецификации по напряжению / DC Voltage
    Источник напряжения (Source)
    Предел Параметр Значение
    ± 200 мВ Прогрешность разрешения 1 мкВ
    Погрешность установки ±(0.02 % + 600 мкВ)
    ± 2 В Прогрешность разрешения 10 мкВ
    Погрешность установки ±(0.02 % + 600 мкВ)
    ± 20 В Прогрешность разрешения 100 мкВ
    Погрешность установки ±(0.02 % + 2.4 мВ)
    ± 200 В Прогрешность разрешения 1 мВ
    Погрешность установки ±(0.02 % + 2.4 мВ)
    Измерение напряжения (Measurement)
    Предел Параметр Значение
    ± 200 мВ Прогрешность разрешения 1 мкВ
    Погрешность установки ±(0.012 % + 300 мкВ)
    ± 2 В Прогрешность разрешения 10 мкВ
    Погрешность установки ±(0.012 % + 300 мкВ)
    ± 20 В Прогрешность разрешения 100 мкВ
    Погрешность установки ±(0.015 % + 1.5 мВ)
    ± 200 В Прогрешность разрешения 1 мВ
    Погрешность установки ±(0.015 % + 10 мВ)
    Диапазоны максимальных значений ± 21В @ ±1,05 А;
    ± 210В @ ±105 мА
    Входное сопротивление >10 ГОм
    Температурный коэффициент (TC) ±(0.15% х погрешность измерения / °С)
    Спецификации по току /DC Current
    Источник тока (Source)
    Предел Параметр Значение
    ± 1 мкА Прогрешность разрешения 10 пА
    Погрешность установки ±(0.035% +600пА)
    ± 10 мкА Прогрешность разрешения 100 пА
    Погрешность установки ±(0.033% +2нА)
    ± 100 мкА Прогрешность разрешения 1 нА
    Погрешность установки ±(0.031%+20нА)
    ± 1 мА Прогрешность разрешения 10 нА
    Погрешность установки ±(0.034%+200нА)
    ± 10 мА Прогрешность разрешения 100 нА
    Погрешность установки ±(0.045% +2мкА)
    ± 100 мА Прогрешность разрешения 1 мкА
    Погрешность установки ±(0.066% +20мкА)
    ± 1 A Прогрешность разрешения 10 мкА
    Погрешность установки ±(0.27% +900мкА)
    Измерение тока (Measurement)
    Предел Параметр Значение
    ± 1 мкА Прогрешность разрешения 10 пА
    Погрешность установки ±(0.029% +300пА)
    ± 10 мкА Прогрешность разрешения 100 пА
    Погрешность установки ±(0.027% +700пА)
    ± 100 мкА Прогрешность разрешения 100 пА
    Погрешность установки ±(0.025% +6нА)
    ± 1 мА Прогрешность разрешения 10 нА
    Погрешность установки ±(0.027% +60нА)
    ± 10 мА Прогрешность разрешения 100 нА
    Погрешность установки ±(0.035% +600нА)
    ± 100 мА Прогрешность разрешения 1 мкА
    Погрешность установки ±(0.055% +6мкА)
    ± 1 A Прогрешность разрешения 10 мкА
    Погрешность установки ±(0.22% +570мкА)
    Диапазоны максимальных значений ±1,05 А @ ± 21В;
    ±105 мА @ ± 210В
    Падение напряжения < 1 мВ
    Температурный коэффициент (TC) ±(0.1% х погрешность измерения / °С)
    Спецификации по сопротивлению / R
    Измерение сопротивления (Resistance Measurement)
    Предел Параметр Значение
    <2 Ом Разрешение -
    Погрешность измерения Source I AСС + Meas V ACС
    2 Ом Разрешение 10 мкОм
    Погрешность измерения Source I AСС + Meas V ACС
    20 Ом Разрешение 100 мкОм (тестовый ток 100мА)
    Погрешность измерения ±(0.1% +0.003 Ом)- нормальное;
    ±(0.07% +0.001 Ом)- расширенное
    200 Ом Разрешение 1 мОм (тестовый ток 10мА)
    Погрешность измерения ±(0.08% +0.03 Ом)- нормальное;
    ±(0.05% +0.01 Ом)- расширенное
    2 кОм Разрешение 10 мОм (тестовый ток 1мА)
    Погрешность измерения ±(0.07% +0.3 Ом)- нормальное;
    ±(0.05% +0.01 Ом)- расширенное
    20 кОм Разрешение 100 мОм (тестовый ток 100мкА)
    Погрешность измерения ±(0.06% +3 Ом) - нормальное;
    ±(0.04% +1 Ом)- расширенное
    200 кОм Разрешение 1 Ом (тестовый ток 10мкА)
    Погрешность измерения ±(0.07% +30 Ом) - нормальное;
    ±(0.05% +10 Ом)- расширенное
    2 МОм Разрешение 10 Ом (тестовый ток 5 мкА)
    Погрешность измерения ±(0.11% +300 Ом) - нормальное;
    ±(0.05% +100 Ом)- расширенное
    20 МОм Разрешение 100 Ом (тестовый ток 0.5 мкА)
    Погрешность измерения ±(0.11%+ 1кОм) - нормальное;
    ±(0.05% +500 Ом)- расширенное
    200 МОм Разрешение 1 кОм (тестовый ток 100нА)
    Погрешность измерения ±(0.66%+ 10кОм) - нормальное;
    ±(0.35% +5 кОм)- расширенное
    Температурный коэффициент (TC) ±(0.1% х погрешность измерения / °С)
    Дополнительные технические параметры
    Стабилизация напряжения/ CV (line regulation)
    Параметр Значение
    Нестабильность при измерении Uпит. ≤ 0,01% от Уст. предела
    при измерении I нагр. ≤ 0,01% от Уст. предела
    Уровень пульсаций ≤ 10 мВп-п в диапазоне до 1 МГц (≤ 4 мВскз)
    Время установления (ПХ отклика) ≤ 250 мкс (при 100% измерении нагрузки)
    Стабилизация тока/ CC (load regulation)
    Нестабильность при измерении Uпит. 0.01% от Уст. предела + 100 мкВ
    при измерении I нагр. 0.01% от Уст. предела + 100 пА
    Уровень пульсаций ≤ нет данных (мАср.кв.)
    Скорость нарастания/ спада*
    Диапазон ±200В @ ±100 мА (±30%) 300 мкс, предельное значение силы тока 100 мА
    Диапазон ±20В @ ±100 мА (±30%) 150 мкс, предельное значение силы тока 100 мА
    Общие данные
    Тип ЖКИ Графический ЖК-дисплей (TFT), диагональ 11 см
    Разрядность шкалы Переключаемый формат индикации: 3,5; 4,5; 5,5; 6,5
    Скорость измерения High/ Normal/ Med/ Low
    Интерфейс USB/ /LAN/ RS-232 (опция – GPIB в GSM7-20H10) (установленный - GPIB GSM7-20H10 с GPIB)
    Условия эксплуатации 0°С…40°С и относительная влажность до 85 %
    Напряжение питания ~100- 240 В (±10 %), 50 - 60 Гц (80 Вт)
    Габаритные размеры 214 х 86 х 356 мм
    Масса 4,8 кг

    Примечание:
    Точность установки источника и погрешность измерителя указаны за 1 год и при температуре 23°C ±5°C.
    * - Время установления переходного процесса на выходе 100 мкс (тип.)1
    1 - Время, необходимое для достижения величины 0,1% от конечного значения после обработки команды. Резистивная нагрузка, пределы от 10 мкА до 100 мА.

  • Комплект поставки GSM7-20H10

    № Наименование Количество
    1 Источник-измеритель GSM7-20H10 в выбранном исполнении 1
    2 Зажим 2
    3 Тестовые провода GTL-207A 1
    4 Руководство по эксплуатации на CD 1
