U2722A — модульный источник/измеритель с шиной USB

Код товара: 61626
  • 83472-21

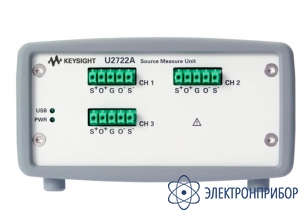

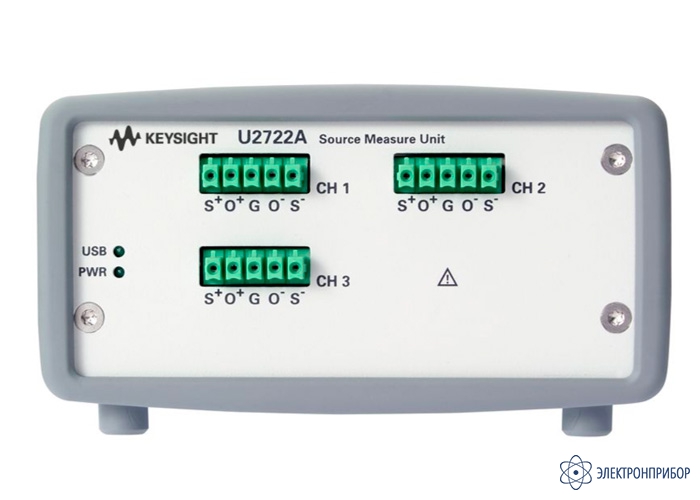

    Модульный источник/измеритель с шиной usb U2722A Модульный источник/измеритель с шиной usb U2722A

    • Гарантия

      36 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр СИ РФ

      83472-21 до 26.10.2026

    • Производитель

      Keysight (Agilent), США

    Описание модульного источника/измерителя с шиной USB U2722A:

    Модульный трехканальный источник/измеритель U2722A с шиной USB обеспечивает выходное напряжение до ±20 В, выходной ток до ±120 мА и способен работать в 4-квадрантном режиме. Для увеличения выходного напряжения до 60 В и тока до 360 мА возможно последовательное и параллельное соединение каналов. Для подключения к компьютеру используется стандартный высокоскоростной интерфейс USB 2.0, который обеспечивает простоту настройки и конфигурирования измерительной системы.

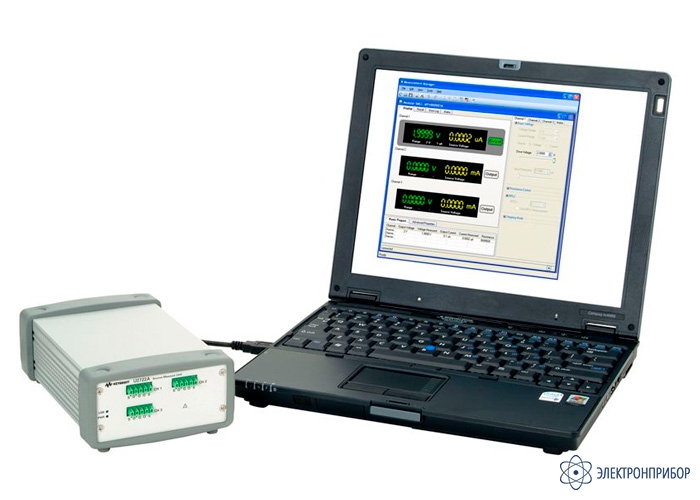

    Для управления модулем U2722A используется поставляемое в комплекте с прибором программное обеспечение Keysight Measurement Manager (AMM).

    Источник/измеритель U2722A может использоваться как автономно, так и в составе измерительной системы с другими модульными USB-приборами Keysight, что обеспечивает гибкость конфигурирования и возможность расширения системы.

    Модуль U2722A совместим с распространенными средами разработки, включая Keysight VEE, NI LabView и Microsoft® Visual Studio®.

    Ввод и проверка команд конфигурирования осуществляются с помощью регистратора команд, входящего в состав программного обеспечения AMM. Преобразователь кодов позволяет упростить программирование путем преобразования файлов регистратора команд во фрагменты кодов VEE, VB, C++ и C#.

    Дополнительное тестовое приспособление Keysight U2941A предназначено для расширения возможностей источника/измерителя U2722A по параметрическому анализу полупроводниковых компонентов, включая устройства поверхностного монтажа и микросхемы с двухсторонним расположением выводов.

    Особенности модульного источника/измерителя с шиной USB U2722A:

    • 3-канальное устройство источника/измерителя;
    • Четырехквадрантный режим работы (±20 В);
    • Максимальный выходной ток до 120 мА на канал;
    • Чувствительность измерения до 100 пА с разрешением 16 бит;
    • Базовая погрешность 0,1%;
    • Возможность измерения токов низкого уровня в наноамперном диапазоне;
    • Возможность программирования/считывания напряжения и тока;
    • Совместимость со стандартами USBTMC 488.2 и USB 2.0;
    • Функция регистратора команд;
    • Cовместимость с широким набором сред разработки приложений (ADE);
    • Возможность использования в качестве автономных устройств или модулей;
    • Поддержка SCPI и IVI-COM.

  • Технические характеристики модульного источника/измерителя с шиной USB U2722A:

    Параметр Значение
    Число выходов 3
    Выходные номинальные значения (от 0 до 50 °C)
    Напряжение от -20 В до 20 В
    Ток -120 мA до 120 мA
    Параметр Предел Погрешность1 Разрешение
    Программирование напряжения
    1 год (25 °C ± 3 °C),
    ±(% от вых. значения + смещение)    		 ±2 В 0,075% + 1,5 мВ 0,1 мВ
    ±20 В 0,05% + 10 мВ 1 мВ
    Программирование тока
    1 год (25 °C ± 3 °C),
    ±(% от выходного значения + смещение)    		 ±1 мкA 0,085% + 0,85 нA 100 пA
    ±10 мкA 0,085% + 8,5 нA 1 нA
    ±100 мкA 0,075% + 75 нA 10 нA
    ±1 мA 0,075% + 750 нA 100 нA
    ±10 мA 0,075% + 7,5 мкA 1 мкA
    ±120 мA 0,1% + 100 мкA 20 мкA
    Считывание напряжения
    1 год (считывание по шине USB действительного значения на выходе, 25 °C ± 3 °C),
    ±(% от выходного значения + смещение)    		 ±2 В 0,075% + 1,5 мВ 0,1 мВ
    ±20 В 0,05% + 10 мВ 1 мВ
    Считывание тока
    1 год (считывание по шине USB действительного значения на выходе, 25 °C ± 3 °C),
    ±(% от выходного значения + смещение)    		 ±1 мкA 0,085% + 0,85 нA 100 пA
    ±10 мкA 0,085% + 8,5 нA 1 нA
    ±100 мкA 0,075% + 75 нA 10 нA
    ±1 мA 0,075% + 750 нA 100 нA
    ±10 мA 0,075% + 7,5 мкA 1 мкA
    ±120 мA 0,1% + 100 мкA 20 мкA
    Время нарастания/спада (мс) 2
    Для резистивной нагрузки 2 ±1 мкA 170,0
    ±10 мкA 18,0
    ±100 мкA 6,0
    ±1 мA 1,0
    ±10 мA 1,0
    ±120 мA 1,0
    Параметр Значение
    Общие характеристики
    Рабочий диапазон дистанционного считывания гарантирует, что максимальное напряжение между клеммами OUTPUT+ и SENSE+, OUTPUT- и SENSE- не превышает 3 В
    Температурный коэффициент максимальное изменение в выводимом/считываемом значении на 1 °C после времени установления рабочего режима 30 минут равно 0,15
    Защитное выходное сопротивление 0,2 кОм
    Уровень шума в диапазоне от 10 Гц до 20 МГц (размах 50 мВ (типовое значение) на резистивной нагрузке (без заземления)
    Выброс напряжения на выходе,
    ±(% от выходного значения + смещ.) 2    		 во время включения или выключения
    выходное напряжение + выброс < 0,1% + 10 мВ
    Язык программирования SCPI
    Интерфейс Hi-Speed USB 2.0, устройство класса USBTMC 488.2
    Потребляемая мощность +12 В постоянного тока, 3 A макс.
    Рабочие условия эксплуатации:
    - Рабочая температура
    - Относительная влажность
    - Высота над уровнем
    - Степень загрязнения
    от 0 до +50 °C
    от 20 до 85% (без конденсации влаги)
    2000 м
    Для использования внутри помещения, степень 2
    Условия хранения:
    - Температура хранения
    от –20 до +70 °C
    Габаритные размеры (Ш х Г х В) 117,00 х 180,00 х 66,00 мм (с амортизаторами),
    105,00 х 175,00 х 50,00 мм (без амортизаторов)
    Масса 700 г (с амортизаторами),
    650 г (без амортизаторов

    ПРИМЕЧАНИЯ:
    – Все каналы изолированы от земли и друг от друга. Напряжение изоляции равно +60 В постоянного тока, категория 1.
    – Все технические характеристики гарантируются через три часа после включения прибора.
    – Значение погрешности измерения равно x (1 + a * y ), где x = значение погрешности при комнатной температуре, a = температурный коэффициент, y = изменение температуры от комнатной температуры в °C.
    1 Время интегрирования (NPLC) = 10.
    2 Выходное напряжение 1 В или 10 В при резистивной нагрузке. Время нарастания измеряется от10% до 90% программного изменения напряжения при максимальном значении тока. Время спада измеряется от 90% до 10% программного изменения напряжения при максимальном значении тока.

  • Комплект поставки U2722A

    № Наименование Количество
    1 Устройство источника/измерителя c шиной USB U2722A 1
    2 Адаптер переменного/постоянного тока 12 В, 3 A 1
    3 Сетевой шнур 1
    4 Кожух для съёмных соединителей и кабелей 1
    5 Интерфейсный кабель USB с соединителями Standard A и Mini-B 1
    6 Комплект для монтажа в шасси 1
    7 Краткое руководство по вводу в эксплуатацию Quick Start Guide 1
    8 Краткая справочная карта по модульным устройствам с шиной USB 1
    9 Компакт-диск Keysight USB Modular Products Reference CD-ROM 1
    10 Компакт-диск Keysight Automation-Ready (содержит набор библиотек Keysight IO Libraries Suite) 1
    11 Сертификат калибровки 1

    Дополнительная комплектация U2722A

    (Поставляется за отдельную плату)

    № Наименование
    1 Защищённый кабель USB длиной 2 м, U2921A-101
