АКИП-1603/2 — источник-измеритель

Код товара: 85523
  • 98469-26

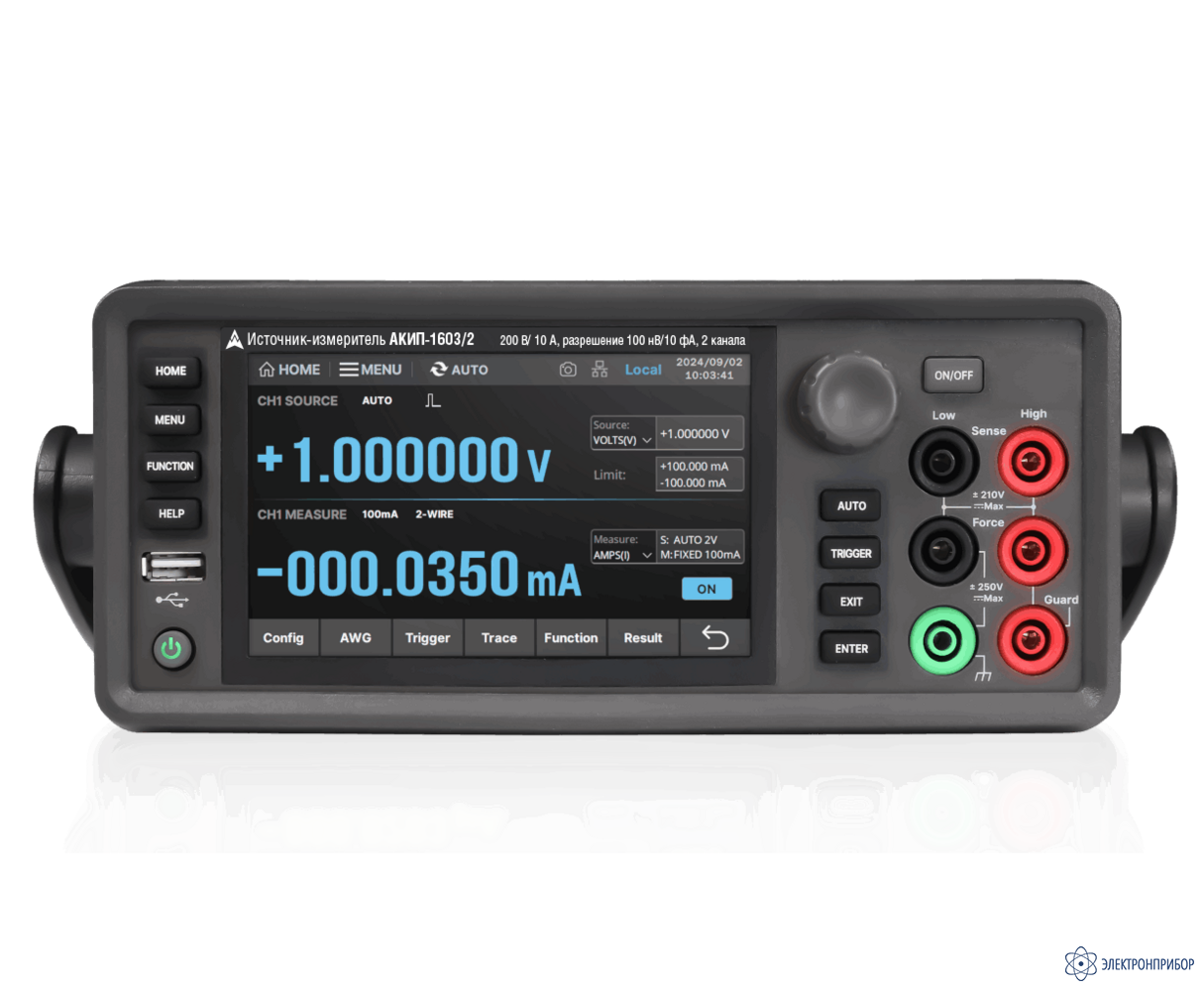

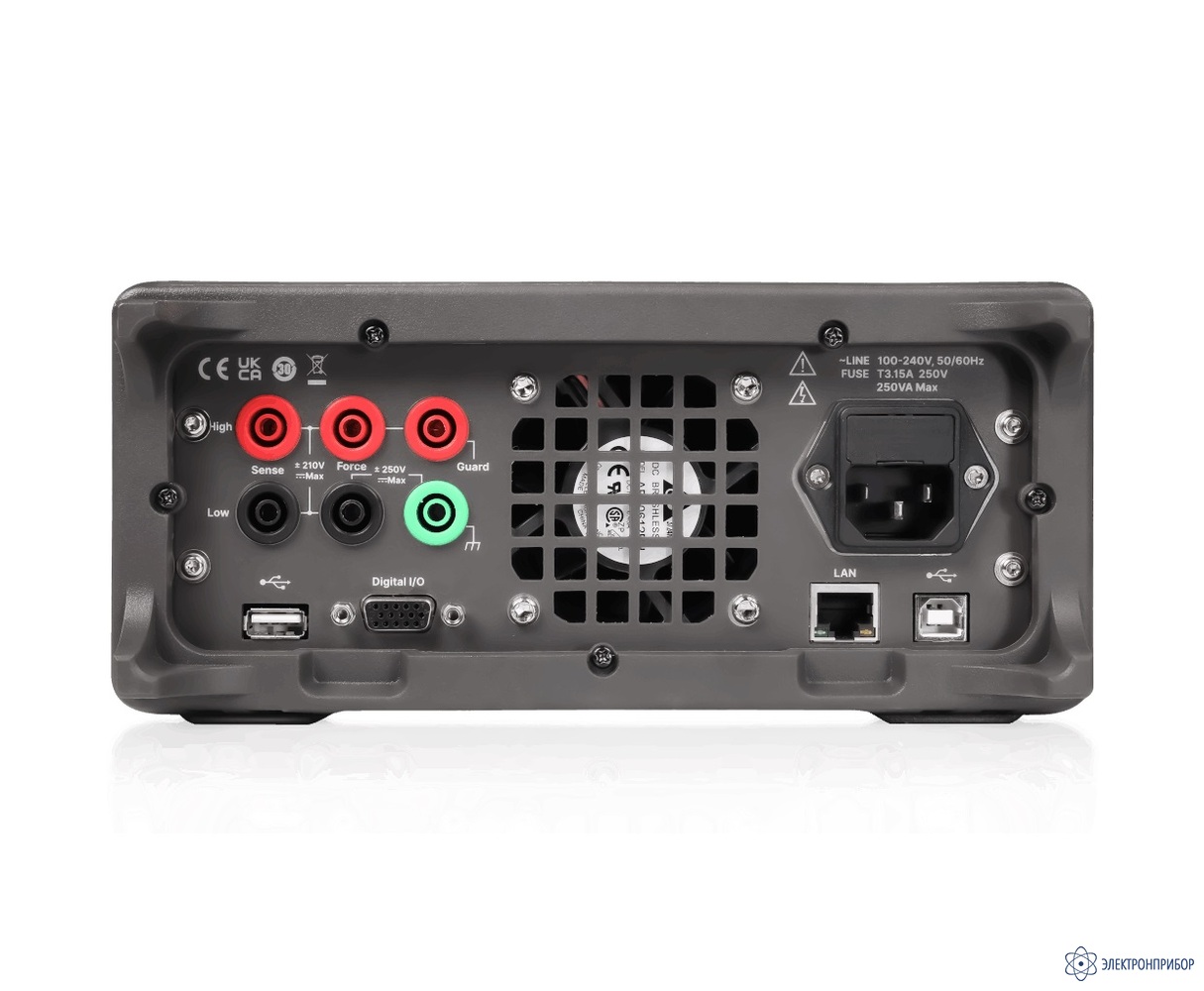

    Источник-измеритель АКИП-1603/2 Источник-измеритель АКИП-1603/2
    Является модификацией АКИП-1603

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      98469-26 до 12.05.2031

    • Производитель

      АКИП

    Назначение источника-измерителя АКИП-1603:

    АКИП-1603 — это высокоточный источник-измеритель (Source Measure Unit, SMU), предназначенный для комплексного тестирования и анализа характеристик широкого спектра электронных компонентов и материалов. Устройство сочетает в себе функции программируемого источника напряжения и тока, а также высокоточных измерителей напряжения и тока, что позволяет одновременно подавать и измерять электрические величины с исключительной точностью.

    Варианты исполнения источника-измерителя АКИП-1603:

    Модель доступна в двух конфигурациях:

    • АКИП-1603/1 — одноканальная версия;
    • АКИП-1603/2 — двухканальная версия с ограничениями по совместному току каналов для защиты блока питания.

    Особенности источника-измерителя АКИП-1603:

    • разрядность измерений: 6½ разрядов (2 100 000 отсчётов);
    • минимальное разрешение:
      - по току: 10 фА;
      - по напряжению: 100 нВ;
    • максимальные выходные параметры:
      - напряжение: ±210 В;
      - постоянный ток: ±3 А;
    • импульсный ток: до ±10,5 А (при длительности импульса от 50 мкс);
    • скорость измерений: до 100 000 точек в секунду;
    • минимальный интервал триггера: 10 мкс;
    • внутренняя память: поддержка буфера до 100 000 точек с привязкой по времени.

    Функциональные возможности

    АКИП-1603 поддерживает пять базовых рабочих режимов:

    • источник напряжения;
    • источник тока;
    • вольтметр;
    • амперметр;
    • омметр.

    Источник-измеритель АКИП-1603 также предлагает расширенные функции генерации и сканирования:

    • постоянный ток/напряжение (DC);
    • импульсный режим — минимальная длительность импульса 50 мкс;
    • линейное и логарифмическое сканирование;
    • списковый (list) режим с шагом от 10 мкс;
    • произвольная форма сигнала (Arbitrary waveform).

    Для точного измерения малых сопротивлений реализованы:

    • 4-проводная схема измерения;
    • Delta-метод компенсации термо-ЭДС.

    Интерфейсы и управление

    АКИП-1603 оснащён современным пользовательским интерфейсом:

    • 5" TFT-дисплей с разрешением 800×480;
    • ёмкостной сенсорный экран;
    • поддержка графического и цифрового отображения данных (Graph и Roll view);
    • интерфейсы подключения:
      - USB Device / USB Host (USB 2.0);
      - LAN (10/100BASE-T);
      - цифровой I/O (DB15) — 6 входов и 6 выходов для синхронизации и триггеров;
      - опциональный адаптер USB-GPIB для совместимости с устаревшими системами;
    • инструмент поддерживает SCPI-совместимые команды, а также драйверы IVI-C и LabVIEW, что делает его удобным для интеграции в автоматизированные измерительные комплексы.

    Применение

    Благодаря высокой чувствительности, работе в четырёх квадрантах и широкому диапазону выходных параметров, АКИП-1603 идеально подходит для:

    • характеризации полупроводниковых приборов: диодов, транзисторов, MOSFET, фотодетекторов, светодиодов, лазерных диодов;
    • тестирования новых материалов: органических полупроводников, наноструктур, графена, перовскитов;
    • измерения малых сопротивлений и утечек в микроэлектронике;
    • исследований в области фотоэлектричества и энергетики: солнечные элементы, аккумуляторы, топливные элементы;
    • использования в научно-исследовательских и образовательных лабораториях.

    Конструкция и надёжность

    • режим высокой ёмкости: до 50 мкФ (против 0,01 мкФ в стандартном режиме);
    • изоляция и безопасность: максимальное напряжение на нагрузке относительно земли — ±250 В;
    • рабочая температура: от 0°C до +50°C, влажность — 30-80% без конденсации;
    • соответствие стандартам EMC (IEC 61326-1) и безопасности (EN 61010-1, UL 61010-1).

  • Технические характеристики источника-измерителя АКИП-1603:

    Параметр Значение
    АКИП-1603/1 АКИП-1603/2
    Режим «Источник» (SOURCE)
    Число каналов 1 канал 2 канала
    Максимальная индикация / число разрядов 6,5
    Выходные характеристики:
    - напряжение
    - ток DC
    - ток (импульс)
    ± 210 В
    ± 3,03 А
    ± 10,5 А
    Максимальное разрешение:
    - напряжение
    - ток
    100 нВ
    10 фА
    Максимальная мощность (Output Pow) 31,8 Вт
    Режим «Измеритель» (Measure)
    Максимальная индикация / число разрядов 6,5
    Диапазон измерений:
    - напряжение
    - ток
    - сопротивление
    100 нВ...210 В
    10 фА...10 А1
    1 мкОм...200 МОм
    Максимальное разрешение:
    - напряжение
    - ток
    - сопротивление
    100 нВ
    10 фА
    1 мкОм
    Максимальная мощность (Sink Pow) 31,8 Вт
    1 – предел 10 А доступен только в импульсном режиме.
    Технические характеристики в режиме воспроизведения напряжения («Источник» / Source)
    Предел Параметр Значения
    ± 200 мВ Разрешение 0,1 мкВ
    Погрешность установки ± (0,015% + 225 мкВ)
    Шум (пик-пик) ≤ 20 мкВ
    ± 2 В Разрешение 1 мкВ
    Погрешность установки ± (0,02% + 350 мкВ)
    Шум (пик-пик) ≤ 40 мкВ
    ± 20 В Разрешение 10 мкВ
    Погрешность установки ± (0,015% + 5 мВ)
    Шум (пик-пик) ≤ 400 мкВ
    ± 200 В Разрешение 100 мкВ
    Погрешность установки ± (0,015% + 50 мВ)
    Шум (пик-пик) ≤ 4 мВ
    Технические характеристики в режиме воспроизведения тока («Источник» / Source)
    Предел Параметр Значения
    ± 10 нА Разрешение 10 фА
    Погрешность установки ± (0,1% + 100 пА)
    ± 100 нА Разрешение 10 фА
    Погрешность установки ± (0,06% + 100 пА)
    ± 1 мкА Разрешение 1 пА
    Погрешность установки ± (0,025% + 500 пА)
    ± 10 мкА Разрешение 10 пА
    Погрешность установки ± (0,025% + 1,5 нА)
    ± 100 мкА Разрешение 100 пА
    Погрешность установки ± (0,02% + 25 нА)
    ± 1 мА Разрешение 1 нА
    Погрешность установки ± (0,02% + 200 нА)
    ± 10 мА Разрешение 10 нА
    Погрешность установки ± (0,02% + 2,5 мкА)
    ± 100 мА Разрешение 100 нА
    Погрешность установки ± (0,02% + 20 мкА)
    ± 1 А Разрешение 1 мкА
    Погрешность установки ± (0,03% + 1,5 мА)
    ± 1,5 А Разрешение 1 мкА
    Погрешность установки ± (0,05% + 3,5 мА)
    ± 3 А Разрешение 10 мкА
    Погрешность установки ± (0,4% + 7 мА)
    ± 10 А1 Разрешение 10 мкА
    Погрешность установки ±(0,4% + 25 мА)2
    1 – предел 10 А доступен только в импульсном режиме;
    2 – при PLC = 0,01.
    Технические характеристики при измерении напряжения («Измеритель» / Meter)
    Предел Параметр Значения
    ± 200 мВ Разрешение 0,1 мкВ
    Погрешность измерения ± (0,015% + 225 мкВ)
    ± 2 В Разрешение 1 мкВ
    Погрешность измерения ± (0,02% + 350 мкВ)
    ± 20 В Разрешение 10 мкВ
    Погрешность измерения ± (0,015% + 5 мВ)
    ± 200 В Разрешение 100 мкВ
    Погрешность измерения ± (0,015% + 50 мВ)
    Температурный коэффициент (TC) ± (0,1 х погрешность измерения/°С)
    Технические характеристики при измерении силы тока («Измеритель»/ Meter)
    Предел Параметр Значения
    ± 10 нА Разрешение 10 фА
    Погрешность измерения ± (0,1% + 100 пА)
    ± 100 нА Разрешение 100 фА
    Погрешность измерения ± (0,06% + 100 пА)
    ± 1 мкА Разрешение 1 пА
    Погрешность измерения ± (0,025% + 500 пА)
    ± 10 мкА Разрешение 10 пА
    Погрешность измерения ± (0,025% + 1,5 нА)
    ± 100 мкА Разрешение 100 пА
    Погрешность измерения ± (0,02% + 6 нА)
    ± 1 мА Разрешение 1 нА
    Погрешность измерения ± (0,02% + 25 нА)
    ±10 мА Разрешение 10 нА
    Погрешность измерения ± (0,02% + 2,5 мкА)
    ± 100 мА Разрешение 100 нА
    Погрешность измерения ± (0,02% + 20 мкА)
    ± 1 А Разрешение 1 мкА
    Погрешность измерения ± (0,03% + 1,5 мА)
    ± 1,5 А Разрешение 1 мкА
    Погрешность измерения ± (0,05% + 3,5 мА)
    ± 3 А Разрешение 10 мкА
    Погрешность измерения ± (0,4% + 7 мА)
    ± 10 А1 Разрешение 10 мкА
    Погрешность измерения ± (0,4% + 25 мА)2
    1 – предел 10 А доступен только в импульсном режиме;
    2 – при PLC = 0,01.
    Технические характеристики при измерении сопротивления
    (4-х проводное измерение 2В уровень тест сигнала)
    Предел Параметр Значения
    2 Ом Разрешение 1 мкОм
    Тестовый ток 1 А
    Погрешность измерения ± (0,1% + 0,00035 Ом)
    20 Ом Разрешение 10 мкОм
    Тестовый ток 100 мА
    Погрешность измерения ± (0,06% + 0,0035 Ом)
    200 Ом Разрешение 100 мкОм
    Тестовый ток 10 мА
    Погрешность измерения ± (0,065% + 0,035 Ом)
    2 кОм Разрешение 1 мОм
    Тестовый ток 1 мА
    Погрешность измерения ± (0,06% + 0,35 Ом)
    20 кОм Разрешение 10 мОм
    Тестовый ток 100 мкА
    Погрешность измерения ± (0,065% + 3,5 Ом)
    200 кОм Разрешение 100 мОм
    Тестовый ток 10 мкА
    Погрешность измерения ± (0,06% + 35 Ом)
    2 МОм Разрешение 1 Ом
    Тестовый ток 1 мкА
    Погрешность измерения ± (0,095% + 350 Ом)
    20 МОм Разрешение 10 Ом
    Тестовый ток 100 нА
    Погрешность измерения ± (0,18% + 3,5 кОм)
    200 МОм Разрешение 100 Ом
    Тестовый ток 10 нА
    Погрешность измерения ± (1,08% + 35 кОм)
    Дополнительная погрешность при установке времени измерения меньше 1PLC
    Установка PLC Номинальный предел напряжения Номинальный предел тока
    0,2 В 2-200 В 10 нА 100 нА 1 мкА...100 мкА 1...3 А
    0,1 PLC 0,01% 0,1% 0,01% 0,01% 0,01%
    0,01 PLC 0,05% 0,02% 1% 0,1% 0,05% 0,02%
    0,001 PLC 0,5% 0,2% 5% 1% 0,5% 0,2%
    Общие данные
    Тип ЖКИ сенсорный, графический ЖК-дисплей (TFT), диагональ 12 см
    Интерфейс USB (2), LAN, опция – GPIB (кабель адаптер)
    Условия эксплуатации 0°С...50°С и относительная влажность до 85 %
    Напряжение питания ~100...240 В / 47...63 Гц (250 ВА)
    Время прогрева не меньше 60 мин
    Габаритные размеры 261 x 103 x 490 мм
    Масса 4,8 кг

  • Комплект поставки АКИП-1603/2

    № Наименование Количество
    1 Источник-измеритель АКИП-1603/2 1
    2 Шнур питания 1
    3 Кабель USB 1
    4 Измерительный провод 2
    5 Краткая инструкция по эксплуатации 1
