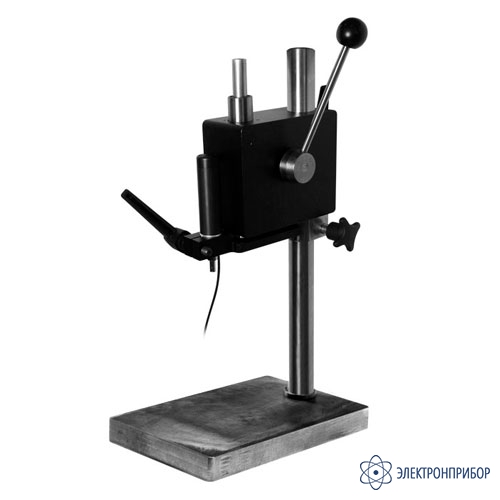

Штатив (комплект поставки №1) — для измерения твердости малоразмерных деталей и деталей сложной формы

Код товара: 57384

  • Назначение штатива (комплект поставки №1) для измерения твердости малоразмерных деталей и деталей сложной формы:

    Штатив (комплект поставки №1) используется при измерении твердости изделий малой массы, изделий сложной формы с криволинейными измеряемыми поверхностями, изделий с чрезвычайно малыми площадками для измерения твердости с применением ультразвуковых портативных твердомеров Константа ТУ и Константа К5У. Штатив обеспечивает плавное механические нагружение, а также перпендикулярное положение преобразователя в процессе измерения твердости.

    Применение штатива позволяет устранить ошибки оператора в процессе измерения твердости, уменьшить разброс показаний единичных измерений твердомера.

    Штатив необходим для проведения испытаний в лабораторных условиях, а также на производстве при проведении массового контроля деталей.

    Особенности штатива (комплект поставки №1) для измерения твердости малоразмерных деталей и деталей сложной формы:

    • отсутствие люфтов во всех соединениях позволяет с высокой точностью позиционировать индентор твердомера на криволинейных поверхностях объекта контроля;
    • отсутствие изгибов стойки и основания обеспечивают высокую достоверность измерений даже при использовании повышенных нагрузок на индентор твердомера;
    • обеспечение высокой повторяемости результатов измерений за счет перпендикулярности направления внедрения индентора твердомера к поверхности объекта контроля;
    • уменьшение влияния человеческого фактора на результаты измерений;
    • использование тисков позволяет зажимать детали сложной формы и малой массы для обеспечения точных измерений.

  • Технические характеристики штатива (комплект поставки №1) для измерения твердости малоразмерных деталей и деталей сложной формы:

    Параметр Значение
    Максимальная высота контролируемых объектов, мм 220
    Размеры рабочей зоны основания, мм 130х160
    Максимальная длина хода закрепленного преобразователя, мм 50
    Разброс положения точек измерения на объекте контроля при измерениях, мкм, не более 50
    Габаритные размеры, мм, не более 130х220х460
    Масса, кг, не более 10

  • Комплект поставки Штатив (комплект поставки №1)

    № Наименование Количество
    1 Штатив ШТ1 (основание со стойкой и с нажимным механизмом) 1
    2 Руководство по эксплуатации 1
    3 Упаковка* 1

    *Твердомер ультразвуковой с преобразователями в комплект поставки не входят.
