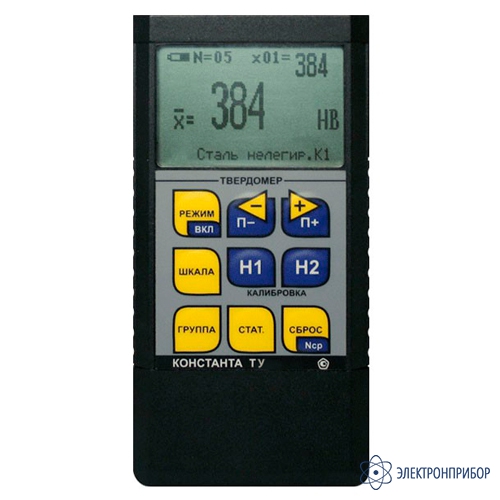

Константа ТУ — твердомер ультразвуковой импедансный

Код товара: 57364

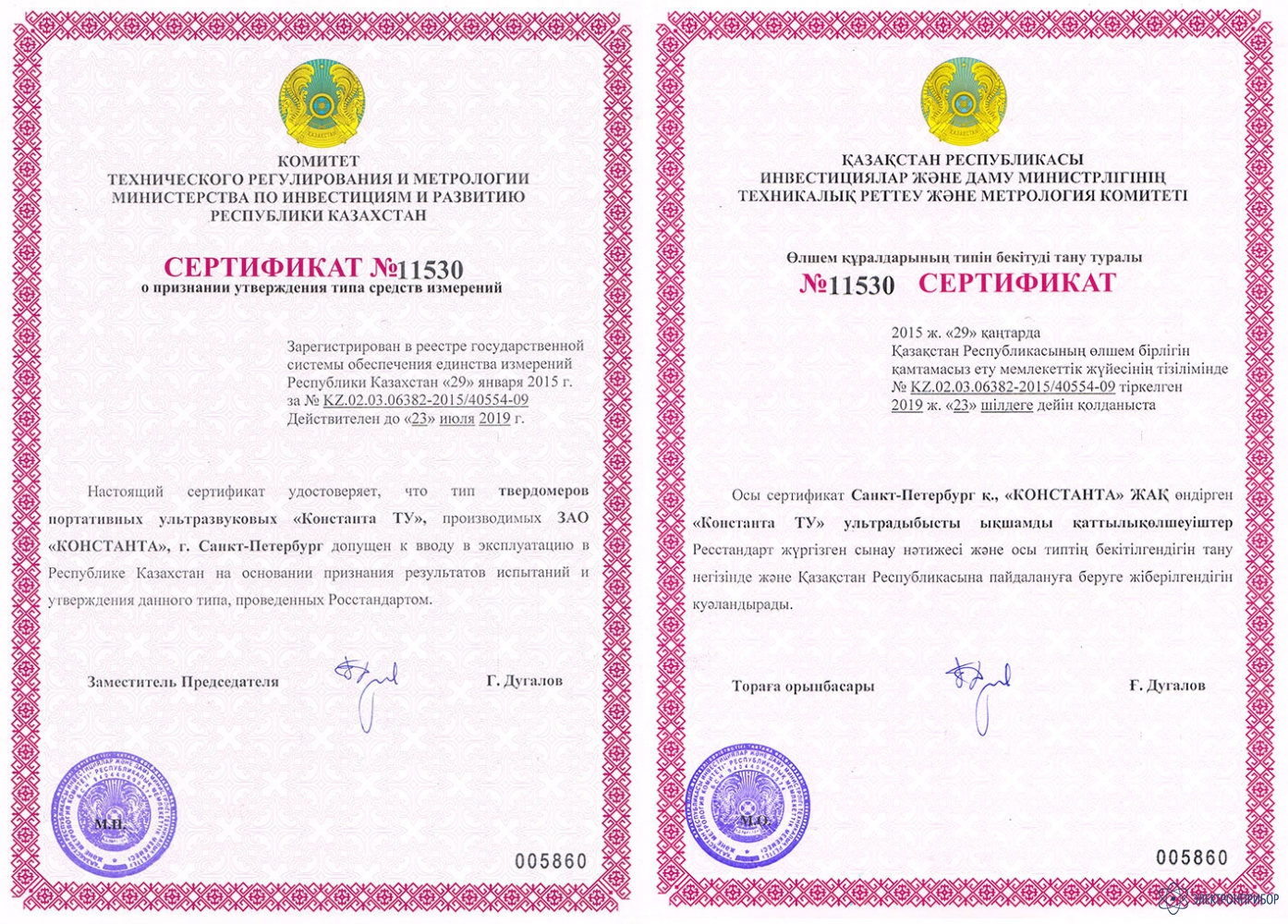

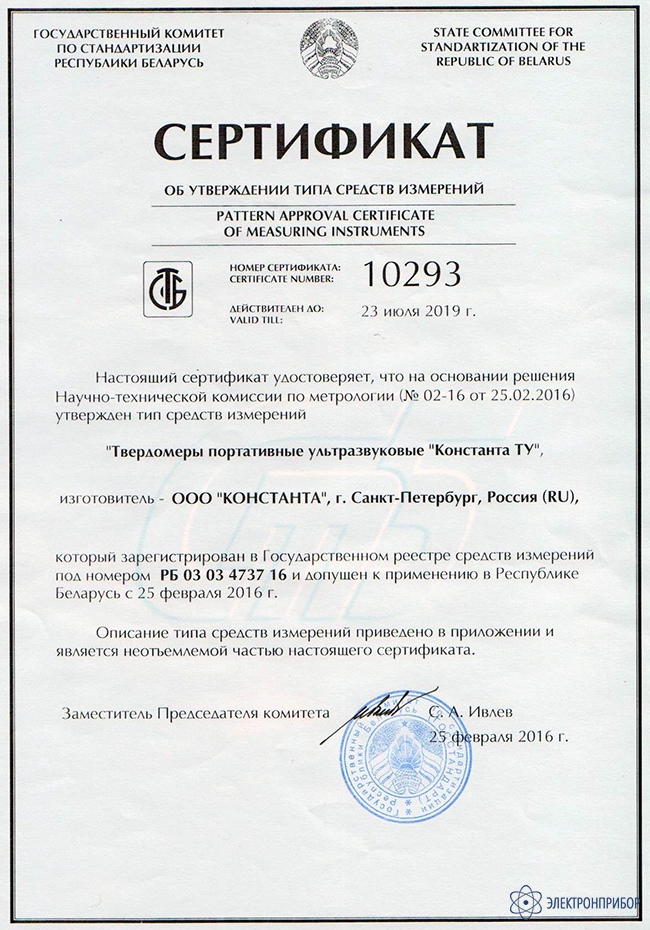

  • Сертификаты

    Назначение твердомера ультразвукового импедансного Константа ТУ:

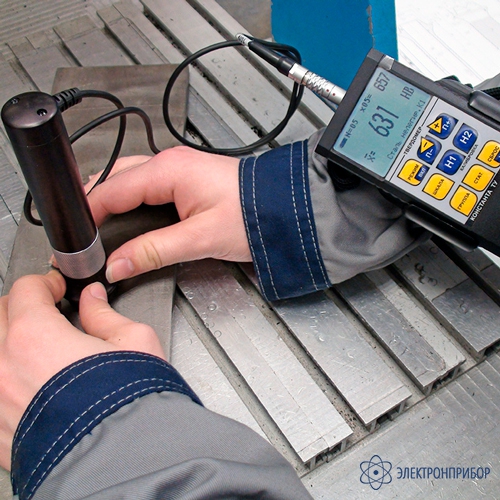

    Портативный твердомер Константа ТУ совместно с набором сменных преобразователей предназначен для неразрушающего контроля твёрдости изделий в цеховых, лабораторных и полевых условиях. Твердомер обеспечивает измерение твёрдости конструкционных, углеродистых и низколегированных сталей, чугунов, высоколегированных сталей, цветных металлов, а также предела прочности (временного сопротивления) σв конструкционных углеродистых сталей.

    По принципу действия твердомер Константа ТУ реализует метод ультразвукового контактного импеданса (UCI — Ultrasonic Contact Impedance).

    Твердомеры Константа ТУ имеют широкое применение во многих отраслях промышленности: на металлургических предприятиях при производстве проката черных и цветных металлов, на машиностроительных производствах деталей промышленного оборудования, бытовых приборов, в автомобилестроении, в авиа- и ракетно-космическом комплексе.

    Портативные твердомеры незаменимы для решения следующих задач на производстве:

    • измерение твердости на внутренней поверхности пресс-формы;
    • измерение твердости тяжелых и больших заготовок;
    • анализ повреждений сосудов давления, турбогенераторов;
    • измерение твердости в отверстиях, в углублениях и других узких местах;
    • измерение твердости зубьев шестерен;
    • измерение твердости поверхностно упрочненных слоев (цементация, азотирование, закалка ТВЧ), гальванических покрытий (хром);
    • оценка механической прочности;
    • измерение твердости подшипников и их частей или в поточной линии;
    • проведение регулярных профилактических обследований;
    • идентификация материалов на складе;
    • экспресс-контроль по множеству точек измерения на крупногабаритных заготовках;
    • быстрая разбраковка деталей.

    Особенности твердомера ультразвукового импедансного Константа ТУ:

    • возможность записи при поставке во встроенную память преобразователей градуировочных характеристик для проведения измерений твердости следующих групп металлов: сталь нелегированная, низколегированная, литьевая; инструментальная сталь*; высокопрочный чугун*; алюминиевые сплавы*; латунь (медно-цинковый сплав)*; бронза (медно-алюминиевый сплав, медно-оловянный сплав)*; низколегированный медный сплав*;
    • оперативность и высокая локальность при измерениях;
    • положение преобразователя относительно горизонта не влияет на измерения;
    • большое число сменных преобразователей и оснасток для контроля изделий разнообразного назначения (от крупногабаритных до малоразмерных сложнопрофильных);
    • малое влияние толщины и массы изделия на результаты измерения;
    • графический индикатор и расширенная клавиатура, построенная по принципу «одна кнопка — одна функция», обеспечивают простоту работы с твердомером;
    • расширенный диапазон рабочих температур;
    • наличие в комплекте преобразователя универсальной насадки (три в одном) для работы на плоских и криволинейных поверхностях;
    • возможность оперативного просмотра статистики в процессе изменений с усреднением и по группам, записанным в память прибора;
    • возможность проведения допускового контроля;
    • подсветка индикатора;
    • возможность записи во встроенной памяти преобразователей индивидуальных калибровок на конкретных образцах продукции;
    • возможность записи результатов измерений в памяти прибора с последующей передачей в IBM PC по каналу USB 2.0 для хранения, статистической обработки и документирования с использованием программы «Constanta-Data».

    * Наличие требуемых шкал оговаривается при заказе.

  • Технические характеристики твердомера ультразвукового импедансного Константа ТУ:

    Параметр Значение
    Шкалы твердости HRC, HB, HV, HRA, HRB, HRN15, HRN30, HRN45, HRT15, HRT30, HRT45, HSD, σв, HLD
    Диапазон измерения твердости по Бринеллю, НВ 20 ... 650
    по Роквеллу, НRСэ 20 ... 70
    по Виккерсу, HV 20 ... 1000
    по Шору, HSD 2 … 102
    временного сопротивления σв (предел прочности), МПа 370 … 1740
    Основная погрешность измерения* по Бринеллю, НВ 10
    по Роквеллу, НRСэ 1,5
    по Виккерсу, HV 12
    по Шору, HSD 2
    временного сопротивления σв (предел прочности), %, не более 5
    Число замеров для вычисления среднего до 99
    Число запоминаемых индивидуальных калибровок до 3 на каждую шкалу твердости
    Число ячеек памяти результатов измерения до 1000 (с возможностью разбивки на группы)
    Питание 2 аккумулятора или батареи Alkaline типа AAA
    Время непрерывной работы от батарей типа Alkaline, ч 120
    Диапазон рабочих температур -20...+50°С
    Габаритные размеры, мм 120×60×25
    Масса прибора, г 150

    * Данные характеристики погрешности обеспечиваются на мерах твердости 1-го разряда с количеством усреднений не менее 10.

    Материалы, шкалы твердости, диапазоны измерений твердомера ультразвукового импедансного Константа ТУ:

    Материалы Шкала твердости Диапазон измерения твердости
    Сталь нелегированная, низколегированная, литьевая HB 75...650
    HRC 20...70
    HV 75...1000
    σв , МПа 370…1740
    HRA 60…93
    HRB 25…100
    HRN15 70…94
    HRN30 40…86
    HRN45 20…78
    HRT15 62…93
    HRT30 15…82
    HRT45 10…72
    HS 20…100
    Инструментальная сталь* HV 80…900
    HRC 20…70
    Высокопрочный чугун* HB 150…400
    HV 150…420
    HRC 20…42
    Алюминиевые сплавы* HB 20…165
    HRB 24…85
    Латунь (медно-цинковый сплав)* HB 40…170
    HRB 14…95
    Бронза (медно-алюминиевый сплав / медно-оловянный сплав)* HB 60…300
    Низколегированный медный сплав* HB 45…315

    * Наличие требуемых шкал оговаривается при заказе.

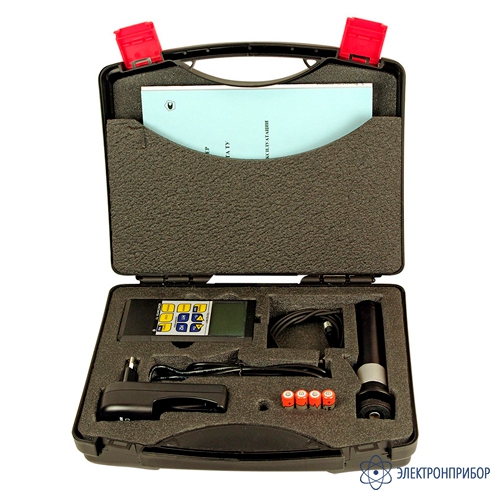

  • Комплект поставки Константа ТУ

    № Наименование Количество
    1 Твердомер ультразвуковой импедансный Константа ТУ 1
    2 Преобразователь УЗДТ-50H со сменными насадками (съемная разборная насадка, со съемной двухсторонней упорной шайбой для работы на плоских изделиях и цилиндрических изделиях различных диаметров) 1
    3 Аккумулятор ААА 4
    4 Зарядное устройство 1
    5 Руководство по эксплуатации 1
    6 Методика поверки 1
    7 Диск с программой связи с IBM PC и обработки измерительной информации «Constanta-Data» 1
    8 Кабель связи с компьютером по интерфейсу USB 1
    9 Кейс 1

    Для проведения калибровки по желанию заказчика за дополнительную плату твердомер может быть укомплектован мерами твердости второго разряда МТР, МТБ, а так же нестандартными мерами твердости.
