Equotip piссolo-2 — твердомер портативный динамический

Код товара: 63953
  • 56665-14
    Твердомер портативный динамический Equotip piссolo-2 Твердомер портативный динамический Equotip piссolo-2 Твердомер портативный динамический Equotip piссolo-2

    • Гарантия

      2 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      56665-14 до 10.01.2024

    • Производитель

      Proceq

    Сертификаты

    Назначение твердомера портативного динамического Equotip piссolo-2:

    Твердомер портативный динамический Equotip piссolo-2 предназначен для измерений твердости металлов и сплавов по шкалам Виккерса, Роквелла, Бринелля и Шора D. Equotip piссolo-2 - идеальный прибор для проведения мониторинга в реальном времени и применения пользовательских шкал.

    Пример 1: Тепловая обработка металла позволяет изменять механические свойства и увеличивать прочность, твердость и ударную вязкость металла. Equotip piссolo-2 используется для мониторинга и документирования повышения прочности высокоинтегрированных металлических компонентов в автомобилестроительной промышленности.

    Пример 2: Технология изготовления автомеханических подъемников должна соответствовать строгим требованиям, которые должны соблюдать изготовители. Благодаря своей портативности Equotip piссolo-2 оптимально подходит для контроля больших элементов подъемных конструкций.

    Описание твердомера портативного динамического Equotip piссolo-2:

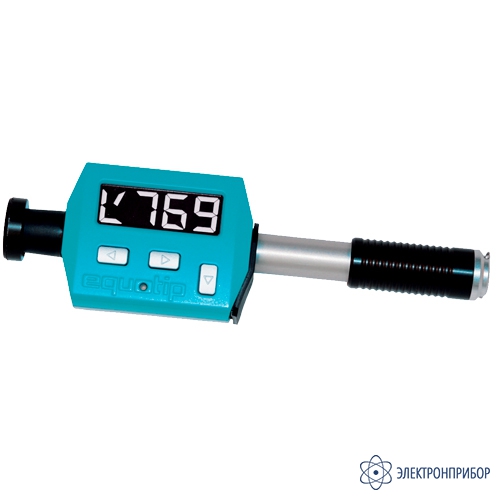

    Твердомер Equotip piссolo-2 представляет собой портативный прибор, состоящий из электронного блока и динамического датчика. Принцип действия твердомера основан на измерении отношения скоростей индентора при падении и отскоке от поверхности контролируемого изделия. Отношение скоростей индентора при падении и отскоке определяет твердость материала. Индентор, расположенный в динамическом датчике, представляет собой ударный элемент с твердосплавным наконечником.

    Твердомер позволяет справочно оценивать твердость сплавов, чугуна, предел прочности металлов на разрыв.

    Твердомеры Equotip piссolo-2 и Equotip bambino-2 выпускаются  в корпусе из цинкового сплава с твердым покрытием. Твердомер Equotip piссolo-2 оснащен программным обеспечением, позволяющим проводить статистическую обработку результатов измерений. Доступ к метрологически значимой части ограничен конструкцией твердомеров.

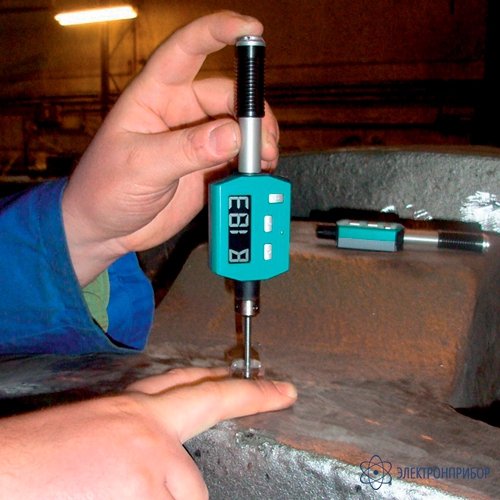

    Твердомеры Equotip piссolo-2 и Equotip bambino-2 подходят для измерения твердости металла на месте в тех случаях, когда размер отпечатка должен быть минимальным. Прочная конструкция устройства и большой экран позволяют пользоваться прибором в условиях повышенной запыленности и плохой видимости. Оба устройства отображают твердость металла во всех общепринятых шкалах.

    Приборы обладают одинаковыми возможностями, но в твердомере Equotip piссolo-2 имеются дополнительные функции:

    • возможность добавления пользовательских кривых перевода твердости
    • программное обеспечение Piccolink для: систематического мониторинга твердости в реальном времени, автоматического измерения во время серийного производства, оценки и обработки измеренных данных, удаленного управления настройками Equotip piссolo-2.

    Использование портативных твердомеров для измерения прочности металлов основано на методе отскока по Leeb, изобретенном в Proceq SA. Equotip piссolo-2 и Equotip bambino-2 работают в соответствии с принципом Leeb, согласно которому значение твердости рассчитывается на основе сравнения энергии измеряемого объекта до и после удара. Этот коэффициент энергии (EQUO) записывается в устройстве измерения твердости HL и рассчитывается на основе сравнения скорости удара и отдачи (vi, vr ) бойка. Скорость отдачи для более твердых образцов выше, чем для мягких, соответственно и коэффициент энергии будет больше и определяется как 1000·vr /vi.

    Для отображения твердости металла могут использоваться разные шкалы: HL (Leeb), HRC (шкала C по Роквеллу), HB (твердость по Бринеллю), HV (твердость по Викерсу) и прочее. Уникальный механизм взвода и спуска бойка твердомеров Equotip piссolo-2 и Equotip bambino-2 позволяет быстро проводить измерение и отображать результаты в любой шкале твердости.

    С помощью дополнительной функции Equotip piссolo-2 пользователь может вызывать настраиваемые кривые преобразования для определенных сплавов и преобразовывать показания твердости в прочность на растяжение.

    Основные принадлежности твердомера портативного динамического Equotip piссolo-2:

    Датчик DL - уникальная функция, предлагаемая компанией Proceq, которая позволяет пользователю приборов Equotip piссolo-2 и Equotip bambino-2 легко и быстро менять датчики D и DL.

    Меры твердости - следует переодически выполнять проверку корректности воспроизводимого результата приборами Equotip на контрольном образце. В зависимости от требований пользователя предусмотрены различные меры твердости, на которых указываются контрольные значения для разных шкал.

    Опорные кольца - динамические твердомеры работают правильно только тогда, когда ударный боек расположен перпендикулярно измеряемой поверхности при ударе. Широкий выбор опорных колец позволяет проводить измерения на различных поверхностях: от плоских до круглых, цилиндрических или шарообразных.

    *Все дополнительные пренадлежности, не входящие в комплект поставки, поставляются под заказ за дополнительную оплату.

  • Технические характеристики твердомера портативного динамического Equotip piссolo-2:

    Параметр Значение
    С датчиком D С датчиком DL
    Диапазон измерений 150-950 HLD 250-970 HLDL
    Габариты устройства 147,5 x 44 x 20 мм 203 x 44 x 20 мм
    Вес устройства 142 г 152 г
    Общие характеристики
    Преобразования 80-955 HV, 81-678 HB, 20-70 HRC, 38-102 HRB, 30-100 HS, 274-2193 Н/мм2
    Разрешающая способность 1 HLD / HLDL, 1 HV, 1 HB; 0,1 HRC, 0,1 HRB, 0,1 HS, 1 Н/мм2 Rm
    Точность измерений ± 4 HLD / HLDL (0,5% при 800 HLD / HLDL)
    Максимальная твердость 890 HLD (955 HV, 68 HRC)
    Направление удара / энергия Автоматическая компенсация / 11 Нмм
    Индентор Карбид вольфрама (приблизительно 1500 HV), ~ 3 мм
    Корпус С защитой от царапин, цинковый сплав с твердым покрытием
    Аккумулятор Перезаряжаемый литиево-ионный аккумулятор, цикл - более 20 000 ударов, зарядный ток 100 мА
    Программное обеспечение для ПК Piccolink
    Встроенная память Энергонезависимая память, ОЗУ 32 Кбайт, ~ 2000 измеренных значений
    Условия эксплуатации Температура: от -10 до +60 °C, влажность: 90% (максимальная)
    Классификация по IP IP52

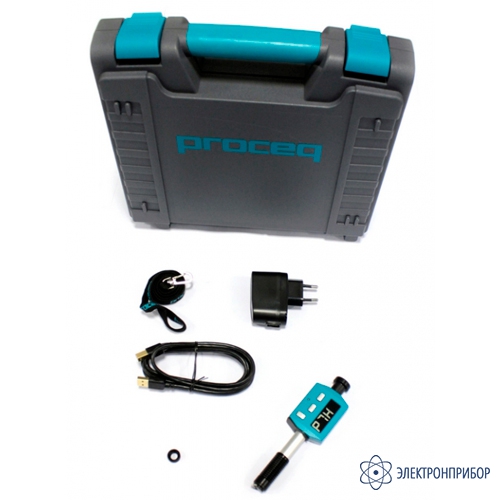

  • Комплект поставки Equotip piссolo-2

    № Наименование Количество
    1 Твердомер портативный динамический Equotip piссolo-2 1
    2 Опорное кольцо D6 1
    3 Опорное кольцо D6a 1
    4 Зарядное устройство 1
    5 Ссылка на бесплатное ПО PiccoLink для поключения к ПК 1
    6 USB-кабель 1
    7 Кейс для переноски 1
    8 Ремень на руку 1
    9 Документация 1
    10 Свидетельство о поверке 1
