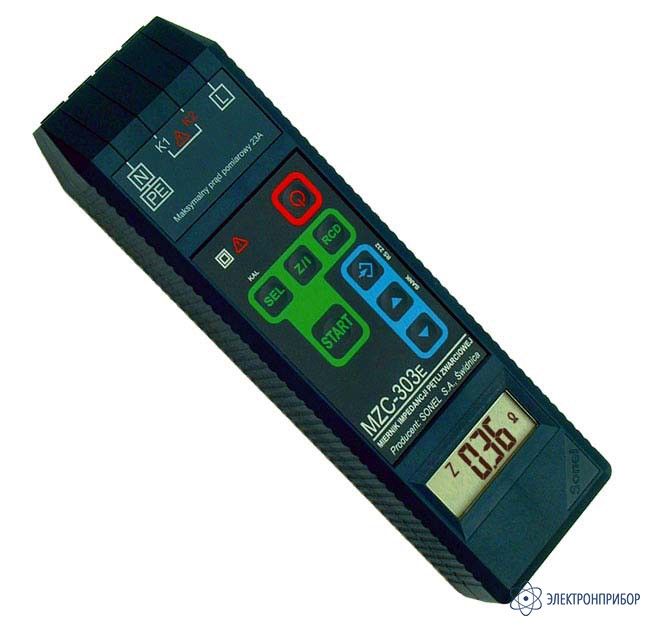

MZC-303E — измеритель параметров цепей электропитания зданий

Код товара: 20216
  • 31544-06

    • Гарантия

      3 года

    • Госреестр СИ РФ

      31544-06

    • Производитель

      Sonel

    Назначение и область применения:

    Прибор MZC-303E производит расчет ожидаемого тока короткого замыкания на основании полного сопротивления петли короткого замыкания. Поэтому он рекомендован для измерений в электроустановках, в которых погрешность, вызванная пренебрежением реактивным сопротивлением, может иметь существенное значение. В основном - в электроустановках зданий.

    Основные характеристики прибора MZC-303E:

    • измерение активного, реактивного и полного сопротивления цепи "фаза-нуль";
    • автоматический расчёт значения ожидаемого тока короткого замыкания;
    • контроль целостности нулевых защитных проводников;
    • измерение величины сопротивления заземляющих устройств;
    • измерение действующего напряжения переменного тока;
    • автокалибровка измерительных проводов, дающая возможность применять провода различной длины;
    • автоматический выбор диапазона измерений;
    • проведение измерений без отключения источника питания и защит;
    • определение угла между векторами силы тока и напряжения в момент короткого замыкания;
    • автоматическое самовыключение при простое в течение 120 секунд;
    • возможность проведения измерений петли короткого замыкания в установках с УЗО, не приводя их к срабатыванию;
    • память 990 результатов измерений;
    • передача данных в компьютер.

  • Основные технические характеристики измерителя MZC-303E:

    Измерение напряжения переменного тока:

    Диапазон Разрешение Основная погрешность
    0 ... 250 В 1 В ± (2% и.в + 2 ед. мл. разряда)
    • Входное сопротивление вольтметра: ≥ 200 кОм

      Измерение полного сопротивления Zs
      Диапазон измерения согласно IEC 61557

      Провод измерительный Диапазон измерения Zs
      1,2 м 0,13 ... 199,9 Ом
      5 м 0,15 ... 199,9 Ом
      10 м 0,19 ... 199,9 Ом
      20 м 0,25 ... 199,9 Ом

      Диапазон отображения полного сопротивления Zs

      Диапазон отображения Разрешение Основная погрешность
      0,0 ... 19,9 Ом 0,01 Ом ± (2% и. в + 3 ед. мл. разряда)
      20,0 ... 199,9 Ом 0,1 Ом ± (2% и. в + 1 ед. мл. разряда)

      Измерение фазного угла петли короткого замыкания

      Диапазон Разрешение Основная погрешность Внимание
      -90 ... 90° 0,1° ± 10° Для угла от 0 до 30° и полного сопротивления > 0,1 Ом
      ± 3° Для угла > 30° и полного сопротивления > 0,1 Ом

      Диапазон отображения активного Rs и реактивного Xs сопротивления петли короткого замыкания

      Диапазон отображения Разрешение Основная погрешность
      0,0 ... 19,9 Ом 0,01 Ом ± (2% и. в + 3 ед. мл. разряда)
      20,0 ... 199,9 Ом 0,1 Ом ± (3% и. в + 1 ед. мл. разряда)

      Расчёт ожидаемого тока короткого замыкания Iк (вычисленного по Zs для Un =220 В)
      Диапазон измерения согласно IEC 61557

      Провод Диапазон измерения Iк
      1,2 м 1,15 А ... 1,84 кА
      5 м 1,15 А ... 1,53 кА
      10 м 1,15 А ... 1,26 кА
      20 м 1,15 А ... 924 А

      Диапазон отображения

      Диапазон отображения Разрешение Основная погрешность
      1,15 А ... 19,99 А 0,01 А Определяется по основной погрешности полного сопротивления петли короткого замыкания
      20,0 А ... 199,9 А 0,1 А
      200 А ... 1999 А 1 А
      2,00 кА ... 19,99 кА 10 А
      20,0 кА ... 22,0 кА 100 А

      При использовании функции RCD измерение сопротивления петли короткого замыкания Zs
      Диапазон измерения согласно IEC 61557 для напряжения 196 ... 250 В и фазного угла измеряемой цепи 0 ... 180°

      Провод измерительный Диапазон измерения Zs
      1,2 м; 5 м; 10 м; 20 м 15 ... 1999 Ом

      Диапазон отображения Zs

      Диапазон отображения Разрешение Основная погрешность
      0 ... 1999 Ом 1 Ом ± (3% и. в. + 3 ед. мл. разряда)

      Контроль целостности проводов

      Порог срабатывания блокировки измерений Основная погрешность определения порога
      3 кОм ± 10 %

      Измерение сопротивления измерительных проводов

      Диапазон Разрешение Основная погрешность
      0 ... 0,500 Ом 0,001 Ом ± (5% и. в + 3 ед. мл. разряда)

      Условия применения:


      Параметр Значение
      Номинальное напряжение измеряемой цепи Un 220 В
      Диапазон напряжения, при котором выполнимо измерение 180 ... 250 В
      Номинальная частота измеряемой цепи fn 50 Гц

      Дополнительные технические характеристики измерителя MZC-303E:

      Наименование параметра Значение
      Габариты (Ш x В x Г) 230 x 67 x 35 мм
      Масса 0,4 кг
      Дисплей жидкокристаллический, 3 1/2 цифры высотой 14 мм
      Питание измерителя два элемента питания алкалиновых LR6 (размер AA)
      Температурный диапазон 0 ... +40°C
      Температура хранения -20 ... +60°C
      Время до самовыключения 2 минуты
      Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557
      Категория безопасности III 300 В согласно PN-EN 61010-1
      Степень защиты корпуса согласно PN-EN 60529 IP40
      заряда одного комплекта элементов питания достаточно для проведения 2000 измерений (4 измерения/мин)

      Стандартная комплектация измерителя MZC-303E:

      Наименование Индекс
      Футляр с ремнем (MZC-300, MZC-200, MZC-303E, MRP-XXX, MIE-500, MIC-XX00) 227292001
      Провод измерительный 1,2 м с острым зондом черный 113969050
      Провод измерительный 1,2м с острым зондом желтый 113969058
      Зажим «Крокодил» изолированный жёлтый 115861040
      Провод для калибровки измерительных проводов (MZC-303E, MZC-300) 113969053
      Элемент питания щелочной (alkaline) SONEL AA LR6 1,5 V 4 шт./упак. 115399003

  • Комплект поставки MZC-303E

    № Наименование Количество
    1. Прибор 1
    2. Руководство по эксплуатации 1
    3. Провод измерительный 1,2 м с разъемами «банан» желтый 1
    4. Провод для калибровки измерительных проводов 1
    5. Зонд острый с разъемом «банан» желтый 1
    6. Зажим «Крокодил» изолированный черный K01 1
    7. Элемент питания алкалиновый SONEL 1,5V AA LR6 1
    8. Зонд острый с разъемом «банан» черный 1
    9. Футляр М1 1
    10. Провод измерительный 1,2 м с разъёмами «банан» чёрный 1
