Приборы для измерения параметров петли короткого замыкания и петли фаза-нуль

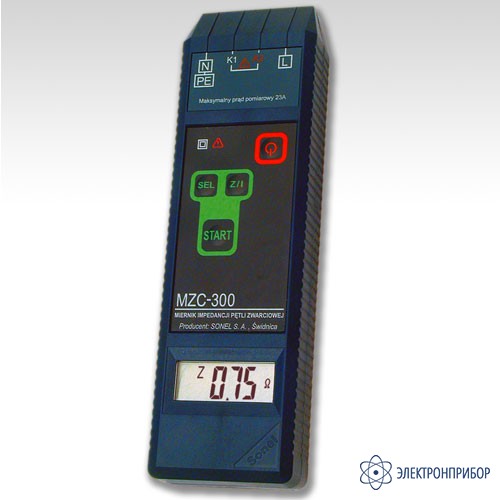

MZC-300 — измеритель параметров цепей электропитания зданий

Код товара: 20215
  • 47341-11

    • Гарантия

      3 года

    • Госреестр СИ РФ

      47341-11

    • Производитель

      Sonel

    • Артикул

      WMRUMZC300

    Назначение и область применения:

    Прибор MZC-300 производит расчет ожидаемого тока короткого замыкания на основании полного сопротивления петли короткого замыкания. Поэтому он рекомендован для измерений в электроустановках, в которых погрешность, вызванная пренебрежением реактивным сопротивлением, может иметь существенное значение. В основном - в электроустановках зданий.

    Основные характеристики прибора MZC-300:

    • измерение активного, реактивного и полного сопротивления петли "фаза-нуль";
    • автоматический расчёт значения ожидаемого тока короткого замыкания для номинального напряжения сети;
    • определение угла между векторами силы тока и напряжения в момент короткого замыкания;
    • контроль целостности проводов;
    • оценка сопротивления заземляющих устройств;
    • измерение действующего значения напряжения переменного тока;
    • проведение измерений без отключения источника питания и защит;
    • время протекания измерительного тока 30 мс;
    • автоматический выбор диапазона измерений;
    • автоматическое самовыключение при простое в течение 120 секунд;
    • память результата последнего измерения;
    • автокалибровка измерительных проводов, дающая возможность применять провода различной длины.

  • Основные технические характеристики измерителя MZC-300:

    Измерение напряжения переменного тока:

    Диапазон Разрешение Основная погрешность
    0 ... 250 В 1 В ± (2% и.в + 2 ед. мл. разряда)
    • Входное сопротивление вольтметра: ≥ 200 кОм

    Измерение полного сопротивления Zs
    Диапазон измерения согласно IEC 61557

    Провод измерительный Диапазон измерения Zs
    1,2 м 0,13 ... 199,9 Ом
    5 м 0,15 ... 199,9 Ом
    10 м 0,19 ... 199,9 Ом
    20 м 0,25 ... 199,9 Ом

    Диапазон отображения полного сопротивления Zs

    Диапазон отображения Разрешение Основная погрешность
    0,0 ... 19,9 Ом 0,01 Ом ± (2% и. в + 3 ед. мл. разряда)
    20,0 ... 199,9 Ом 0,1 Ом ± (2% и. в + 1 ед. мл. разряда)

    Измерение фазного угла петли короткого замыкания

    Диапазон Разрешение Основная погрешность Внимание
    -90 ... 90° 0,1° ± 10° Для угла от 0 до 30° и полного сопротивления > 0,1 Ом
    ± 3° Для угла > 30° и полного сопротивления > 0,1 Ом

    Диапазон отображения активного Rs и реактивного Xs сопротивления петли короткого замыкания

    Диапазон отображения Разрешение Основная погрешность
    0,0 ... 19,9 Ом 0,01 Ом ± (2% и. в + 3 ед. мл. разряда)
    20,0 ... 199,9 Ом 0,1 Ом ± (3% и. в + 1 ед. мл. разряда)

    Расчёт ожидаемого тока короткого замыкания Iк (вычисленного по Zs для Un =220 В)
    Диапазон измерения согласно IEC 61557

    Провод Диапазон измерения Iк
    1,2 м 1,15 А ... 1,84 кА
    5 м 1,15 А ... 1,53 кА
    10 м 1,15 А ... 1,26 кА
    20 м 1,15 А ... 924 А

    Диапазон отображения

    Диапазон отображения Разрешение Основная погрешность
    1,15 А ... 19,99 А 0,01 А Определяется по основной погрешности полного сопротивления петли короткого замыкания
    20,0 А ... 199,9 А 0,1 А
    200 А ... 1999 А 1 А
    2,00 кА ... 19,99 кА 10 А
    20,0 кА ... 22,0 кА 100 А

    Контроль целостности проводов

    Порог срабатывания блокировки измерений Основная погрешность определения порога
    3 кОм ± 10 %

    Измерение сопротивления измерительных проводов

    Диапазон Разрешение Основная погрешность
    0 ... 0,500 Ом 0,001 Ом ± (5% и. в + 3 ед. мл. разряда)

    Условия применения:

    Параметр Значение
    Номинальное напряжение измеряемой цепи Un 220 В
    Диапазон напряжения, при котором выполнимо измерение 180 ... 250 В
    Номинальная частота измеряемой цепи fn 50 Гц

    Дополнительные технические характеристики измерителя MZC-300:

    Наименование параметра Значение
    Габариты (Ш x В x Г) 230 x 67 x 35 мм
    Масса 0,4 кг
    Дисплей жидкокристаллический, 3 1/2 цифры высотой 14 мм
    Питание измерителя два элемента питания алкалиновых LR6 (размер AA)
    Температурный диапазон 0 ... +40°C
    Температура хранения -20 ... +60°C
    Время до самовыключения 2 минуты
    Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557
    Категория безопасности III 300 В согласно PN-EN 61010-1
    Степень защиты корпуса согласно PN-EN 60529 IP40
    Заряда одного комплекта элементов питания достаточно для проведения 2000 измерений (4 измерения/мин)

  • Комплект поставки MZC-300

    № Наименование Количество
    1. Прибор 1
    2. Провод для калибровки измерительных проводов 1
    3. Провод измерительный 1,2 м с разъёмами "банан" чёрный 1
    4. Провод измерительный 1,2 м с разъемами "банан" желтый 1
    5. Зонд острый с разъемом "банан" черный 1
    6. Зонд острый с разъемом «банан» желтый 1
    7. Зажим "Крокодил" изолированный черный K01 1
    8. Элемент питания щелочной (alkaline) SONEL AA LR6 1,5 V 1
    9. Футляр с ремнём М1 1
    10. Документация 1
