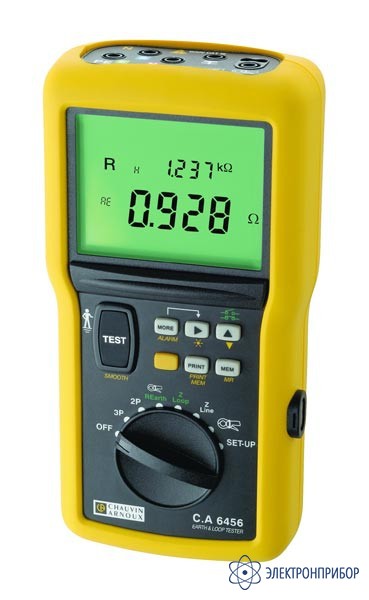

C.A 6456 — измеритель сопротивления заземления и петли фаза-ноль

Код товара: 20617
  • 48213-11

    Функции измерителя C.A 6456:

    • Большой ЖК-дисплей с двумя цифровыми индикаторами (4000 емр), множество символов
    • Быстрое безошибочноеподключение, благодаря проводу с сетевой вилкой
    • Сигнализация и сохранение событий (дата, время) в памяти (100 измерений)
    • Связь по оптическому кабелю:
    • Непосредственная печать на принтер с последовательным интерфейсом
    • Передача данных из памяти на ПК (поставляется стандартная программа)
    • Прибор укомплектован ремнем, чтобы освободить руки
    • Автоматическое тестирование напряжения и частоты
    • Измерение сопротивления заземления на включенных установках со срабатыванием устройства защиты или нет: измерение со вспомогательным электродом (Rearth) измерение сопротивления петли без вспомогательного электрода (Zloop)
    • Селективное (выборочное) измерение заземлителя при помощи токовых клещей
    • Измерение петли (R, L) и импеданса линии без включения защиты - режим РСД
    • Расчет токов короткого замыкания
    • Измерение тока и тока утечки при помощи клещей
    • Измерение заземления без выключения установки / измерение контура заземления / внутренние контуры / измерение с помощью токовых клещей.

    Буквенные обозначения выводов (для измерения заземления с одним вспомогательным электродом) и кабель для непосредственного подключения прибора к сетевой розетке (для измерения петли) обеспечивают быструю и безопасную работу.

    Затем при помощи поворотного переключателя выбирается вид измерения и оно запускается нажатием на кнопку TEST. Результат отображается на большом ЖК-дисплее с подсветкой. При помощи клавиатуры можно включить другие функции: сигнализацию, запись результатов с датой и временем или их непосредственная печать на принтер с последовательным интерфейсом. Другое преимущество заключается в том, что к прибору прилагается стандартная программа для экспорта и обработки данных на ПК.

    • Напряжение / частота измеряется автоматически на выводах установки: 2 … 550 В (пост или эфф.) / 15,3 … 450 Гц
    • Измерение заземления включенной установки (1 штырь) / Rearth
      Импеданс петли Zloop (3-провода) -
      сопротивление 0,5 Ом … 40,0 кОм
    • Частота тестового сигнала: 128 Гц/ допустимое напряжение 25 или 50 В
    • 2 режима измерения: большой ток / включение защиты (более высокая точность и возможность выборочного измерения заземлителя при помощи токовых клещей) малый ток / без отключения защитногго УЗО (режим РСД)
    • Импеданс линии Zline (2-провода) - сопротивление / импеданс контуров L-N, L-L и L-PE в диапазоне 0,2 … 4000 Ом
    • Ток короткого замыкания: до 40 кА, вычисляется по ф.: IK = UREF / ZL-PE
    • Измерение тока при помощи токовых клещей на 20 А (MN20, C172) или 200 А (С174).

    C.A 6456 позволяет в дополнение к измерению сопротивления петли измерять сопротивление заземления системы даже при отсутствии фазового провода. Прибор как стандартный измеритель сопротивления заземления генерирует тестовый сигнал и проводит измерения вне зависимости от внешних условий.

    Возможна выборочная проверка ветвей заземления (в случае нескольких параллельных заземлений), для чего используются токовые клещи. Это особенно полезно в системах с заземлением через нейтраль (earth-neutral система), тогда общий проводник заземлённой нейтрали (PEN) остаётся постоянно подключенным к заземлению.

    Когда имеется несколько параллельных заземлений, измерение сопротивления отдельных ветвей заземления очень легко провести при помощи токовых клещей, подключаемых непосредственно к прибору С.А 6456. Клещи также могут быть использованы для измерения токов утечки при проблемах с изоляцией.

    Особенности измерителя C.A 6456:

    • Измерение сопротивления петли и полного сопротивления L-N, L-L, и L-PE от 0.20 до 4 кОм;
    • Автоматический выбор напряжения;
    • Большой цифровой дисплей с подсветкой;
    • Отображение тока короткого замыкания до 40 кА;
    • Измерение частоты;
    • Программируемая звуковая сигнализация;
    • Автозамена L и N входов при неправильном соединении;
    • Возможность выхода на РС или принтер;
    • Возможность измерения токов утечки с токовыми клещами (поставляются дополнительно);
    • Соответствует стандартам NF C 15-100, IEEE, VDE 0100, NIN/NIV, ЦVE EN-1;
    • Безопасность по МЭК 1010 600В III кат;
    • Питание: батарея, автономная работа на 2000 измерений;
    • Габариты: 270x250x180 мм.

  • Комплект поставки C.A 6456

    № Наименование Количество
    1. Прибор 1
    2. Ремень для переноски 1
    3. Сумка для переноски 1
    4. Сетевой шнур 1
    5. 3-х проводный шнур 1
    6. Пробник / зажим "крокодил" 3
    7. Руководство по эксплуатации на русском языке 1
    8. Программа экспорта данных 1
    9. Кабель связи 1
