ВИП-1 — измеритель проницаемости бетона вакуумным методом

Код товара: 45304
  • 53692-13
    Измеритель проницаемости бетона вакуумным методом ВИП-1 Измеритель проницаемости бетона вакуумным методом ВИП-1
    2 варианта исполнения

    • Гарантия

      1.5 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      53692-13 до 27.04.2028

    Сертификаты

    Описание измерителя проницаемости бетона вакуумным методом ВИП-1:

    Для контроля качества ответственных бетонных конструкций длительное время находящихся под воздействием влаги, например, гидротехнических сооружений, резервуаров для воды, бассейнов и прочих конструкций, необходимо определение водонепроницаемости бетона. Это одна из наиболее важных эксплуатационных характеристик, от которой зависит надежность и долговечность всего объекта. Вода, просачиваясь в мельчайшие поры, может являться мощным источником коррозии, а при наличии циклов замораживания-оттаивания расширяться при отрицательных температурах, фактически разрывая бетонную конструкцию изнутри. Особое значение имеет устойчивость бетона к проникновению воды для конструкций, находящихся глубоко под водой под высоким давлением.

    Устойчивость бетона к проникновению воды зависит от его пористости. Марка бетона по водонепроницаемости определяется ГОСТ 12730.5-84. Испытания бетона на устойчивость к воздействию и проникновению жидкости проводят путем помещения образца под напор воды высокого давления и устанавливают, до каких пор вода не просачивается через него. Это прямой метод определения марки бетона по водонепроницаемости, но существуют и другие методики.

    Несмотря на наличие таких методик сложно произвести определение водонепроницаемости бетона непосредственно на объектах строительства. Имеющиеся приборы или очень большие и требуют сетевого питания (220 Вольт) или это ручные приборы с высокой погрешностью. Разработан компактный, полностью автоматический прибор для определения водонепроницаемости бетона ВИП-1, который может быть использован для контроля качества бетона непосредственно на объекте.

    ВИП-1 выпускается в двух комплектациях:

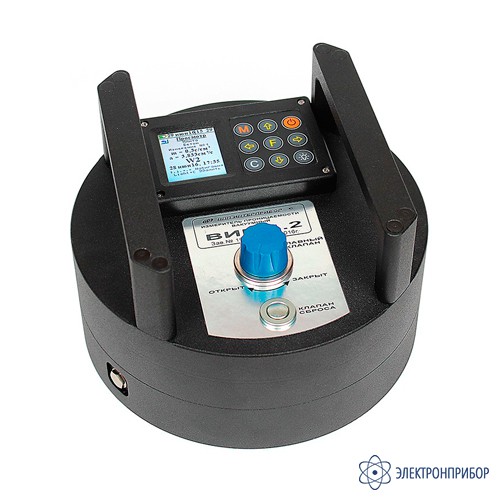

    • ВИП-1.2 - однокамерное с автоматическим измерением сопротивления проникновению воздуха и водонепроницаемости бетона;

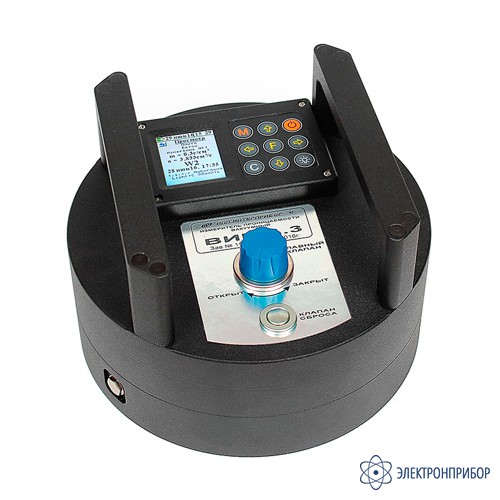

    • ВИП-1.3 - двухкамерное моноблочное с охранной зоной, измерением глубины образования вакуума и водонепроницаемости бетона.

    ВИП-1 является измерителем водонепроницаемости бетона вакуумным методом и имеет следующие преимущества по сравнению с отечественными и зарубежными аналогами:

    • Оригинальную конструкцию в форме моноблока, в которую встроены все необходимые для измерений компоненты (Патенты РФ №102804 и №137987);
    • Портативность прибора, эргономичность исполнения и простота подготовки к испытаниям предоставляют возможность проведения измерений в сложных условиях;
    • Высокая точность измерений.

    ВИП-1 внесен в Госреестр СИ России. Для удобства хранения и транспортировки рекомендуется купить специальный кофр.

    Назначение измерителя проницаемости бетона вакуумным методом ВИП-1:

    ВИП-1.2 и ВИП-1.3 предназначены для ускоренного определения водонепроницаемости бетона по величине сопротивления проникновению воздуха по ГОСТ 12730.5-84 в конструкциях, изделиях, образцах из бетона и других строительных материалов в лабораториях, заводских и построечных условиях, при обследовании зданий и сооружений.

    Основные функции измерителя проницаемости бетона вакуумным методом ВИП-1:

    • Создание разряжения в камерах посредством встроенных вакуумных электронасосов;
    • Регистрация процессов изменения давления в вакуумных камерах;
    • Измерение сопротивления материала проникновению воздуха;
    • Определение марки бетона по его водонепроницаемости;
    • Определение глубины образования вакуума (для ВИП-1.3);
    • Система меню для выбора режимов работы;
    • Отображение информации на цветном TFT дисплее с подсветкой;
    • Полная архивация процессов, результатов и условий измерений, в т.ч. вида материала, времени и температуры;
    • Русский и английский язык меню и текстовых сообщений;
    • USB интерфейс для связи с ПК и заряда аккумулятора.

    Особенности измерителя проницаемости бетона вакуумным методом ВИП-1:

    • Единственный полностью автоматический моноблочный прибор со встроенными миниатюрными вакуумными насосами, мощным литиевым аккумулятором и электронно-измерительным блоком;
    • Простота подготовки и проведения испытаний;
    • Возможность использования на горизонтальных и вертикальных поверхностях, и в местах с ограниченным доступом, а также на образцах-кубах 150х150 мм и кернах ø150 мм;
    • Эргономичное исполнение;
    • Выполнен из легкосплавных материалов;
    • Компактность, малые габариты и вес;
    • Выпускается два варианта исполнения прибора;
    • Встроенное зарядное устройство.

    Сервисная компьютерная программа :

    • Перенос результатов измерений в ПК;
    • Архивация, документирование и обработка результатов;
    • Экспорт в Excel, сохранение в текстовый формат для других программ.

  • Технические характеристики измерителя проницаемости бетона вакуумным методом ВИП-1:

    Параметр Значение
    ВИП-1.2 ВИП-1.3
    Начальное давление абсолютное давление Pабс, не более, кПа 35
    Начальное давление вакууметрическое давление, не менее, кПа 65
    Количество камер 1 2 (измерительная и охранная зона для повышения точности измерений)
    Определение глубины образования вакуума - Есть
    Диапазон измерения вакууметрического давления, кПа 10...65
    Пределы допускаемой абсолютной погрешности измерения вакууметрического давления, кПа ±2
    Диапазон измерения сопротивления, с/см3 0,1...1000
    Диапазон марок бетона по водонепроницаемости 0...20
    Пределы погрешности измерения сопротивления, %, не более ±7
    Дискретность индикации давление, кПа 0,1
    Дискретность индикации сопротивления, с/см3 0,1
    Габаритные размеры, мм: Ø180х120
    Масса, кг 1,9 2,3

  • Комплект поставки ВИП-1

    № Наименование ВИП-1.2 ВИП-1.3
    1 Измеритель проницаемости бетона вакуумным методом ВИП-1 выбранной модификации 1 1
    2 Мастика ГОСТ 14971 1 1
    3 Шпатель 1 1
    4 Зарядное устройство USB (1А) 1 1
    5 Кабель USB 1 1
    6 Программа связи с ПК на "Flash-визитке" 1 1
    7 Сумка (отсутствует при заказе прибора в Кофре) 1 1
    8 Руководство по эксплуатации (Совмещает паспорт прибора. На поверенный прибор в паспорте ставится отметка о проведение поверки, на которой нанесен знак поверителя, присутствует подпись поверителя и указана дата проведения поверки)* 1 1

    *С 24.09.2020 в комплект поставки поверенных приборов не входит метрологическое свидетельство. По письменному запросу возможно предоставление отдельного метрологического свидетельства со сроком изготовления в течение месяца с момента готовности прибора к отгрузке.
