БЕТОН-70 — индикатор прочности бетона

Код товара: 72056
  • 39829-08
    Индикатор прочности бетона БЕТОН-70 Индикатор прочности бетона БЕТОН-70 Индикатор прочности бетона БЕТОН-70

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      39829-08 до 08.02.2029

    Сертификаты

    Назначение индикатора прочности бетона БЕТОН-70:

    Индикатор прочности бетона БЕТОН-70 предназначен для измерения времени распространения ультразвуковых колебаний в строительных материалах при:

    • экспрессных определениях прочности бетона в изделиях сложной конфигурации;
    • определении прочности бетона в сборных и монолитных бетонных и железобетонных изделиях и конструкциях способами сквозного или поверхностного прозвучивания по ГО СТ 17624-2012 «Бетоны. Ультразвуковой метод определения прочности»;
    • определении прочности при сжатии кирпича и камней силикатных способом сквозного прозвучивания по ГО СТ 24332-88 «Кирпич и камни силикатные. Ультразвуковой метод определения прочности при сжатии».

    Описание индикатора прочности бетона БЕТОН-70:

    Принцип действия БЕТОН-70 основан на измерении временного интервала между моментом излучения ультразвукового (УЗ) импульса и моментом приема УЗ импульса, прошедшего через контролируемый объект или конструкцию при известной базе прозвучивания. Данные о времени или скорости распространения УЗ импульса используются для определения прочности бетона, кирпича и силикатных камней по экспериментально установленным в соответствии с методиками ГОСТ 17624-87 и ГОСТ 24332-88 градуировочным зависимостям «время распространения УЗ импульса - прочность строительного материала» или «скорость распространения УЗ импульса - прочность строительного материала».

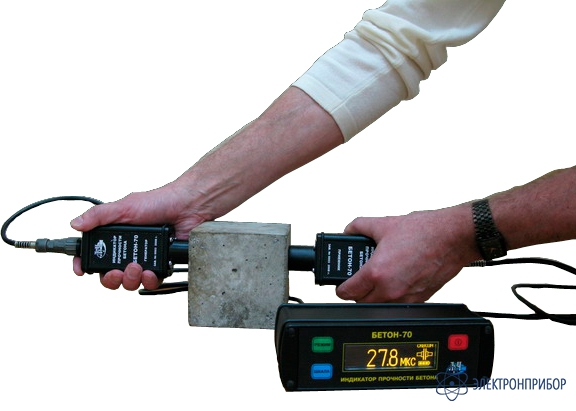

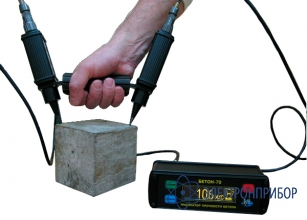

    Прибор представляет собой электронный блок с подключаемыми к нему при помощи соединительных кабелей УЗ пьезоэлектрическими преобразователями (УЗ ПЭП) для сквозного или поверхностного прозвучивания. УЗ ПЭП для поверхностного прозвучивания закреплены на скобе, обеспечивающей постоянство базы прозвучивания.

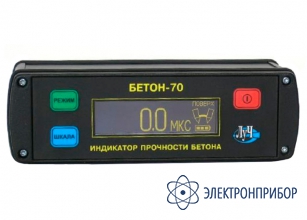

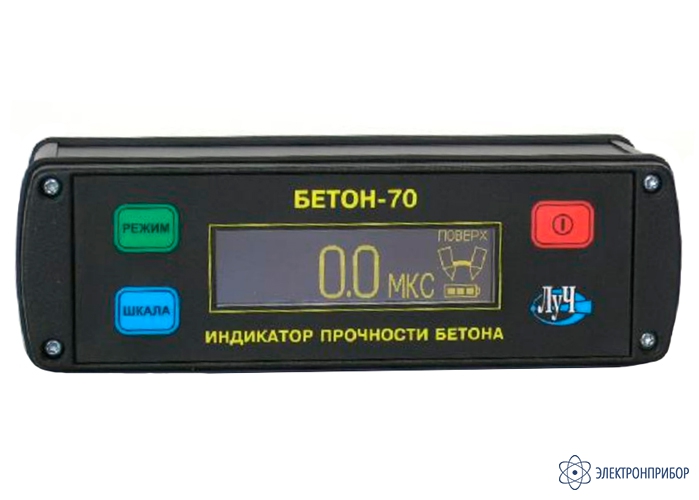

    Электронный блок выполнен в жестком металлическом корпусе. На лицевой панели расположены графический светодиодный дисплей и маслобензостойкая пленочная клавиатура. Встроенный источник питания (аккумуляторная батарея) размещен внутри корпуса.

    Особенности индикатора прочности бетона БЕТОН-70:

    • поверхностный или сквозной режим прозвучивания;
    • нормированное усилие прижатия преобразователя при поверхностном прозвучивании;
    • возможность измерения времени или скорости распространения УЗ колебаний при поверхностном прозвучивании;
    • возможность статистической обработки полученных результатов измерения;
    • возможность выявления трещин, пустот и других нарушений сплошности в строительных материалах: бетон и железобетон, силикатный и керамический кирпич, мрамор, гранит и прочее;
    • возможность контроля материалов с большим затуханием УЗ колебаний;
    • возможность использования удлинённых соединительных кабелей для увеличения диапазона прозвучивания;
    • прочный алюминиевый корпус для тяжелых условий эксплуатации.

  • Технические характеристики индикатора прочности бетона БЕТОН-70:

    Параметр Значение
    Рабочая частота 60 кГц
    Диапазон измерения от 15,0 до 6 500,0 мкс
    Погрешность измерения ±(0,1 + 0,01T) мкс
    Дискретность измерения 0,1 мкс
    База при поверхностном прозвучивании 120 мм
    Электрическое питание:
    – сеть переменного тока
    – аккумуляторное
    220 В, 50 Гц
    4,2 В
    Время непрерывной работы не менее 12 ч
    Диапазон рабочих температур от -10 до +50 °С
    Степень защиты корпуса IP 65
    Габаритные размеры:
    – электронного блока
    – преобразователя для сквозного прозвучивания
    – преобразователя для поверхностного прозвучивания
    не более 170 × 55 × 90 мм
    не более 135 × 60 × 35 мм
    не более 175 × 60 × 35 мм
    Масса:
    – электронного блока
    – преобразователя для сквозного прозвучивания
    – преобразователя для поверхностного
    не более 0,7 кг
    не более 0,3 кг
    не более 0,8 кг

  • Комплект поставки БЕТОН-70

    № Наименование Количество
    1 Индикатор прочности бетона Бетон-70 (электронный блок) 1
    2 Ультразвуковой пьезоэлектрический преобразователь (УЗ ПЭП) для сквозного прозвучивания 1
    3 Ультразвуковой пьезоэлектрический преобразователь (УЗ ПЭП) для поверхностного прозвучивания* 1
    4 Соединительный кабель 2
    5 Тест-образец 1 (для сквозного прозвучивания) 1
    6 Тест-образец 2 (для поверхностного прозвучивания) 1
    7 Зарядное устройство 1
    8 Диагель, флакон 1
    9 Чехол для электронного блока 1
    10 Сумка для переноски 1
    11 Руководство по эксплуатации 1
    12 Паспорт 1
    13 Методика поверки 1

    * - УЗ ПЭП для поверхностного прозвучивания (генераторный и приемный блоки) поставляются в сборке на скобе, обеспечивающей постоянство базы 120 ± 1 мм.
