ПГМ-100МГ4 — пресс испытательный гидравлический малогабаритный

Код товара: 43835
  • 49130-12

    • Гарантия

      1.5 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      49130-12 до 21.12.2026

    • Производитель

      СТРОЙПРИБОР

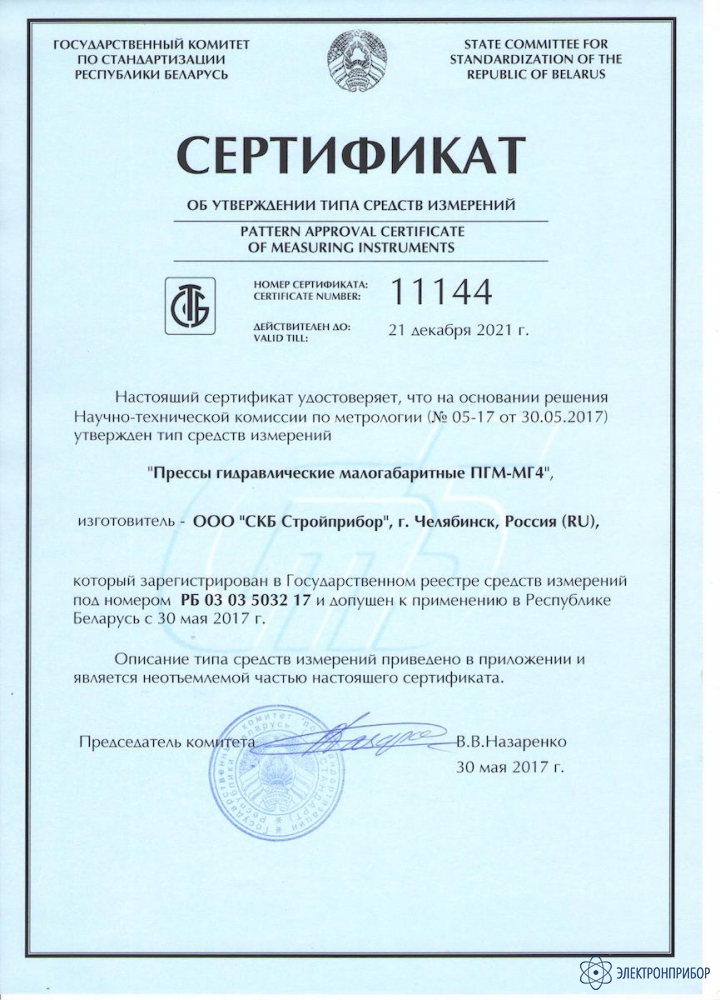

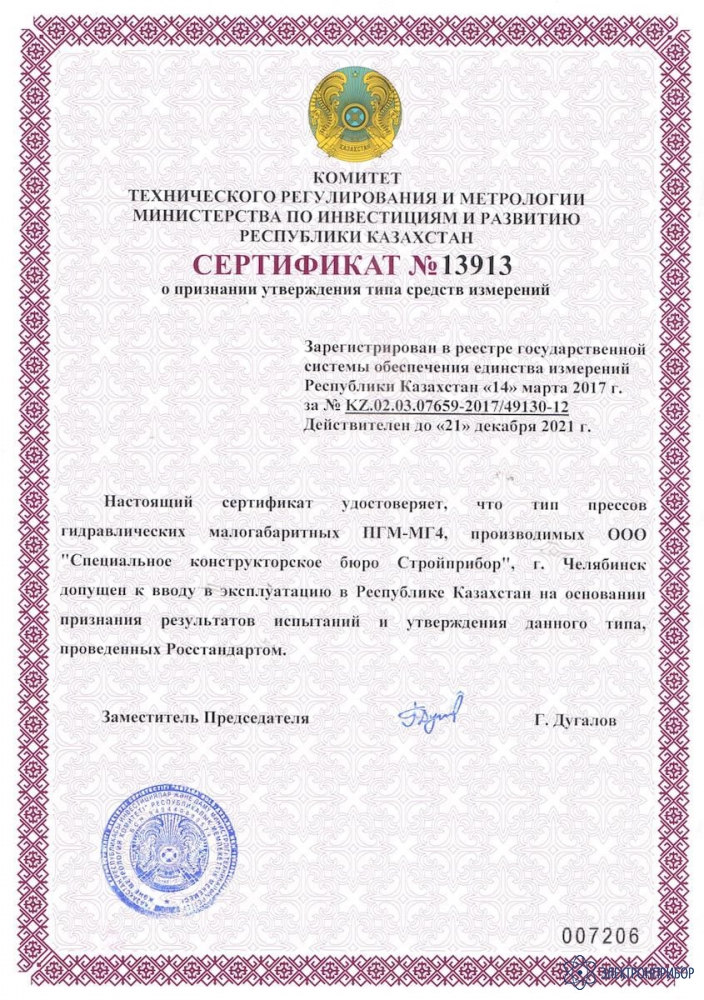

    Сертификаты

    Назначение пресса испытательного гидравлического малогабаритного ПГМ-100МГ4:

    Испытательные прессы серии ПГМ-МГ4 предназначены для испытания на сжатие и изгиб образцов строительных материалов при скоростях нагружения, нормируемых соответствующим стандартом.

    Прессы малогабаритные ПГМ-50МГ4, ПГМ-100МГ4 и ПГМ-100МГ4А предназначены для испытания образцов из ячеистого бетона и раствора на сжатие, цементных и гипсовых балок на сжатие и изгиб, асфальтобетонных образцов на сжатие, раскол и изгиб. Пресс ПГМ-100МГ4А имеет увеличенный ход поршня, дополнительно обеспечивает испытания асфальтобетонных образцов на сдвиг и одноосное сжатие при скорости нагру-жения 50 мм/мин.

    Прессы ПГМ-500МГ4 и ПГМ-500МГ4А предназначены для испытания бетонных образцов на сжатие, кирпича на изгиб и сжатие (половинок), асфальтобетона на сжатие.

    Пресс ПГМ-500МГ4А имеет увеличенный ход поршня, дополнительно обеспечивает испытания щебня на дробимость и формование асфальтобетонных образцов в одиночных формах.

    Прессы ПГМ-1000МГ4 и ПГМ-1500МГ4 предназначены для испытания бетонных образцов и кирпича на изгиб и сжатие.

    Прессы ПГМ-1500МГ4 и ПГМ-2000МГ4 имеют увеличенные предел нагружения (до 1500 кН и до 2000 кН соответственно) и высоту рабочего пространства, дополнительно обеспечивает испытания шлакоблока.

    Описание пресса испытательного гидравлического малогабаритного ПГМ-100МГ4:

    Прессы серии ПГМ-МГ4 снабжены электрическим приводом (сеть 220 В, 50 Гц) и тензометрическим силоизмерителем. Отличительной особенностью прессов серии ПГМ-МГ4 являются малые габариты и масса, бесшумная работа электропривода и отсутствие пульсаций в гидросистеме за счет применения многоплунжерных насосов импортного производства, микропроцессорное управление процессом нагружения, обеспечивающее автоматическое поддержание скоростей нагружения, определяемых ГОСТами (в зависимости от метода испытаний), фиксацию разрушающей нагрузки, вычисление прочности с учетом масштабного коэффициента и занесение в архив блока управления.

    Индикация результатов испытаний цифровая (графический дисплей с подсветкой). Ввод исходных данных с пульта управления (вид материала, размеры образца, скорость нагружения) осуществляется в диалоговом режиме.

    Получаемые в процессе испытаний результаты автоматически архивируются, маркируются датой и временем измерения и передаются на ПК с возможностью последующего документирования.

  • Технические характеристики пресса испытательного гидравлического малогабаритного ПГМ-100МГ4:

    Параметр ПГМ-50МГ4 ПГМ-100МГ4 ПГМ-100МГ4А ПГМ-500МГ4 ПГМ-500МГ4А ПГМ-1000МГ4 ПГМ-1500МГ4 ПГМ-2000МГ4
    Диапазон нагрузок, кН 1...50 1...100  1...100  5…500 5…500 10…1000 15…1500 50…2000
    Погрешность измерения нагрузки, % от 1 до 5% НПИ-±3%; свыше 5 до 100% НПИ-±1%
    Цена младшего разряда дисплея, кН/МПа 0,005/0,005 0,01/0,01 0,01/0,01 0,1/0,01 0,1/0,01 0,1/0,01 0,1/0,01 0,1/0,01
    Высота рабочего пространства между плитами пресса, мм 155  160 227 340 235 270 300
    Ход винтовой подачи, мм 110 110 170 230 145 170 210
    Размер рабочего пространства в плане, мм 140х140 140х140 207x207 207x207 210x210 210x210 300x300
    Ход поршня рабочего цилиндра, мм 10  20 10 50 10 10 23
    Размер опорных плит, мм 110х110  110x110 160х160 160х160 210х210 210х210 Ø 280
    Диапазон скорости перемещения плиты мм/мин 3±0,3 3±0,3 3±0,3 3±0,3 - -
    - 50±1,0 - - - -
    Диапазон поддержания скорости нагружения кН/с 0,05±0,01 - -
    - - - 1,5±0,1 -
    МПа/с 0,6±0,4
     1±0,5 0,4±0,2
    2±0,5 - -
    - - 0,2±0,1
    - - - 5±1,0 -
    Объем памяти архива, значений 999
    Параметры питания 220В/50Гц
    Потребляемая мощность, Вт, не более 220  220 300 300 300 320 320
    Габаритные размеры, мм 315х480х700 320х445х800 320х445х945 410х445х845 410х445х905 470х480х1230
    Габаритные размеры в упаковке, мм (указано второе место для тр. комп.) 500х410х710 700х600х940 700х600х950 700х600х850 700х600х1100 700х660х1350
    (730х590х530)
    Масса, кг, не более 68 126 175 235 250 500
    Масса в упаковке, кг, не более (указано второе место для тр. комп.) 80 155 205 260 282 485 (+ 50)
    Модель ПГМ-50МГ4 ПГМ-100МГ4 ПГМ-100МГ4А ПГМ-500МГ4 ПГМ-500МГ4А ПГМ-1000МГ4 ПГМ-1500МГ4 ПГМ-2000МГ4
    Испытуемый материал Виды испытаний
    Бетон тяжелый и легкий изгиб (призм) сжатие изгиб (призм) сжатие изгиб (призм) сжатие изгиб (призм) сжатие сжатие сжатие
    ячеистый сжатие сжатие - - - -
    Раствор сжатие  сжатие  сжатие  сжатие  - -
    Цемент изгиб
    сжатие     		 изгиб
    сжатие    		  сжатие  сжатие - -
    Гипс изгиб
    сжатие    		 изгиб
    сжатие    		 - - - -
    Кирпич изгиб изгиб изгиб
    сжатие (1/2)    		 изгиб
    сжатие (1/2)    		 изгиб
    сжатие    		  сжатие
    Шлакоблок - - - - - сжатие
    Асфальтобетон сжатие,
    раскол, изгиб    		 сжатие, раскол,
    изгиб, сдвиг,
    одноосное сжатие    		 сжатие, раскол,
    изгиб     		 сжатие,
    раскол, изгиб,
    прессование    		 - -
    Щебень - - - дробимость - -

  • Комплект поставки ПГМ-100МГ4

    № Наименование Количество
    1 Пресс испытательный гидравлический малогабаритный ПГМ-100МГ4 1
    2 Пульт управления 1
    3 Упаковочная тара 1
    4 Руководство по эксплуатации 1
    5 Кабель связи с ПК 1
    6 Кабель сетевой 1
    7 CD с программным обеспечением 1
    8 Емкость с маслом 1

    Дополнительная комплектация ПГМ-100МГ4:

    (по спецзаказу)

    № Наименование Количество
    1 Приспособление для испытания балок на изгиб 1
