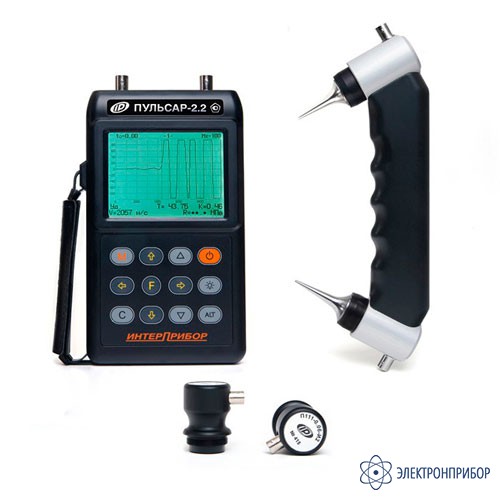

ПУЛЬСАР-2.2 — ультразвуковой прибор для контроля прочности

Код товара: 44898
  • 52901-13
    Ультразвуковой прибор для контроля прочности ПУЛЬСАР-2.2 Ультразвуковой прибор для контроля прочности ПУЛЬСАР-2.2
    3 варианта исполнения

    • Гарантия

      2 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      52901-13 до 25.01.2028

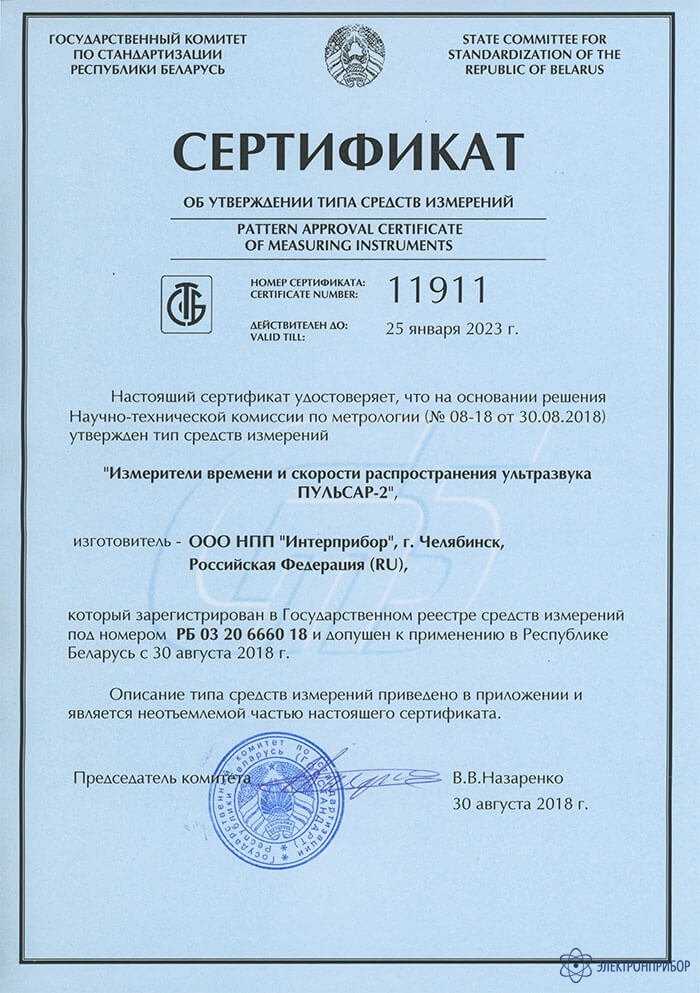

    Сертификаты

    Описание ультразвукового прибора для контроля прочности ПУЛЬСАР-2.2:

    Для обеспечения безопасности зданий и сооружений на всех этапах строительства и эксплуатации необходимо оперативно контролировать качество бетона в железобетонных конструкциях. Оптимальным методом выявления дефектов в строительных конструкциях и материалах является ультразвук. Принцип ультразвукового исследования основан на измерении времени прохождения акустических волн уз-диапазона в объекте контроля.

    В ультразвуковых дефектоскопах используется А-режим, при котором эхо-сигнал ультразвука отображается в виде пиков горизонтальной линии, показывающих его амплитуду. Анализируя данные сигналы можно получить информацию о структуре материала.

    Современный ультразвуковой дефектоскоп бетона позволяет с высокой точностью:

    • определить прочность, однородность и класс бетона и других строительных материалов;
    • обнаружить дефекты строительных конструкций – пустоты, лакуны, трещины;
    • оценить пористость, трещиноватость и анизотропию объекта.

    Портативный ультразвуковой дефектоскоп ПУЛЬСАР-2.2  выпускают в 3 базовых вариантах и может быть укомплектован дополнительными датчиками (поверхностного и сквозного прозвучивания) и оборудованием (гидроизолированные кабели, футляры, кейсы):

    ПУЛЬСАР-2.2 версия 1 - ультразвуковой прибор для контроля прочности (поверхностное прозвучивание);

    ПУЛЬСАР-2.2 версия 2 - ультразвуковой прибор для контроля прочности (сквозное прозвучивание);

    ПУЛЬСАР-2.2 версия 3 - ультразвуковой прибор для контроля прочности (поверхностное и сквозное прозвучивание).

    Ультразвуковой дефектоскоп ПУЛЬСАР-2.2 обладает широким функционалом, благодаря которому можно:

    • автоматически производить измерения;
    • визуализировать сигнал в режиме осциллографа (А-сигнал);
    • сформировать автоматическую серию измерений (от 2 до 10 выборок);
    • задать названия и коэффициенты материалов;
    • сохранить до 100 протоколов измерений;
    • передать данные измерении для анализа в ПК.

    Ультразвуковой прибор для контроля прочности ПУЛЬСАР выпускается в двух исполнениях:

    ПУЛЬСАР-2.1 - без визуализации сигналов;

    ПУЛЬСАР-2.2 - с визуализацией сигналов.

    Назначение ультразвукового прибора для контроля прочности ПУЛЬСАР-2.2:

    Прибор ПУЛЬСАР-2.2 предназначен для:

    • Измерения времени и скорости распространения ультразвука при поверхностном и сквозном прозвучивании объектов контроля;
    • Контроля прочности, однородности и класса бетона (ГОСТ 17624, Методические рекомендации МДС 62-2.01), кирпича (ГОСТ 24332) и других материалов на основании измерения в них времени и скорости распространения ультразвука;
    • Обнаружения пустот, трещин и других дефектов, при технологическом контроле и обследовании объектов, измерение глубины поверхностных трещин;
    • Оценки степени зрелости бетона при монолитном бетонировании;
    • Определения плотности и модуля упругости материалов, звукового индекса абразивов;
    • Оценки пористости, трещиноватости и анизотропии материалов;
    • Оценки затухания ультразвука в материалах, изделиях и конструкциях.

    Основные функции ультразвукового прибора для контроля прочности ПУЛЬСАР-2.2:

    • Автоматическая стабилизация положения метки первого вступления при изменениях силы прижатия датчиков к объекту контроля;
    • Измерение времени и скорости распространения ультразвука при поверхностном и сквозном прозвучивании;
    • Оцифровка и визуализация А-сигналов, их анализ в режиме осциллографа и корректировка результатов измерений;
    • Формирование результата по автоматически выполняемой серии от 2 до 10 измерений;
    • Вычисление прочности и класса бетона;
    • Определение глубины трещины по "Российскому" и "Английскому" методам;
    • Вычисление плотности, модуля упругости материалов и звукового индекса материалов по установленным пользователем градуировочным зависимостям;
    • Универсальные (по рекомендациям ЦНИИОМТП) и индивидуальные градуировочные характеристики для бетона с возможностью задания названий материалов;
    • До 1000 протоколов контроля с результатами измерений, датой и сведениями об объекте контроля;
    • Русский и английский язык меню и текстовых сообщений;
    • USB интерфейс и специализированная сервисная компьютерная программа.

    Преимущества ультразвукового прибора для контроля прочности ПУЛЬСАР-2.2:

    • Некритичность результатов к силе прижатия датчиков к объекту (патент);
    • Благодаря повышенному напряжению возбуждения УЗ-колебаний и улучшенному соотношению «сигнал-шум» ПУЛЬСАР-22 работоспособен на больших базах прозвучивания;
    • Универсальные датчики на излучение и прием с повышенной отдачей;
    • Датчик поверхностного прозвучивания с фиксированной базой:
      • ручка из сверхлегкого и прочного инновационного материала позволяет контролировать объекты с низкой плотностью (низкой скоростью УЗК);
      • измерительная база 120 мм, необходимая для градуировки прибора по 100 мм образцам-кубам;
      • эллиптические износостойкие протекторы для сухого точечного контакта;
    • Герметичные датчики сквозного и поверхностного прозвучивания с разъемами фирмы FISCHER для подводного обследования гидротехнических объектов (опция);
    • Большой 3,8-дюймовый LCD дисплей с высоким разрешением и подсветкой;
    • Встроенный литиевый аккумулятор ёмкостью 3,8 А*ч.

    Сервисная компьютерная программа ультразвукового прибора для контроля прочности ПУЛЬСАР-2.2:

    • Перенос результатов измерений в ПК;
    • Архивация, документирование и обработка результатов;
    • Анализ осциллограммы (А-скана) УЗ сигнала с возможностью уточнения/корректировки метки первого вступления;
    • Экспорт в Excel, сохранение в текстовый формат для других программ;
    • Дополнительная программа "Аппроксиматор" для оперативного расчёта градуировочных зависимостей по экспериментальным данным.

  • Технические характеристики ультразвукового прибора для контроля прочности ПУЛЬСАР-2.2:

    Параметр Значение
    Диапазон измерения времени/поверяемый диапазон, мкс 10...20000
    10...100
    Разрешающая способность, мкс 0,05
    Пределы допускаемой основной абсолютной погрешности измерения времени, мкс ±(0,01t + 0,1)
    Диапазон измерения скорости, м/с 1000....10000
    Пределы допускаемой основной абсолютной погрешности измерения скорости, м/с ±(0,01v + 10)
    Пределы допускаемой дополнительной абсолютной погрешности измерения скорости и времени  при отклонении температуры окружающей среды на каждые 10 °С в пределах рабочего  диапазона, в долях от основной погрешности, не более 0,5
    Напряжение возбуждения, В до 600
    Диапазон / шаг регулировки усиления, дБ 80 / 6
    Рабочие частоты УЗК, кГц 60±10
    Объем памяти, Гбайт до 4
    Разрешение дисплея LCD 320х240
    Габаритные размеры электронного блока, мм, не более 205х115х35
    Масса электронного блока, кг, не более 0,44
    Масса датчика поверхностного прозвучивания, кг, не более 0,58

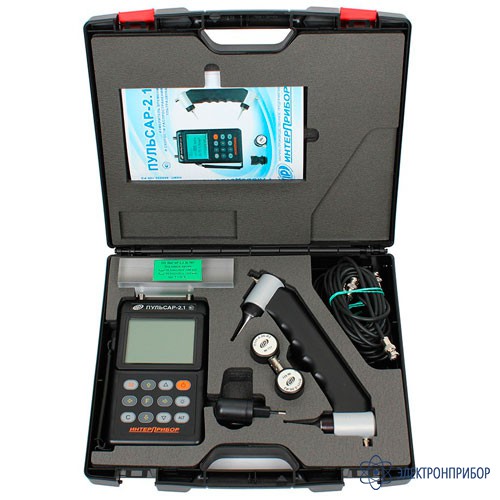

  • Комплект поставки ПУЛЬСАР-2.2

    № Наименование ПУЛЬСАР-2.2 версия 1 ПУЛЬСАР-2.2 версия 2 ПУЛЬСАР-2.2 версия 3
    1 Блок электронный 1 1 1
    2 Чехол 1 1 1
    3 Датчик поверхностного прозвучивания П111-0.06-И3 1 - -
    4 Датчики сквозного прозвучивания П111-0.06-И2 - 2 -
    5 Датчик сквозного прозвучивания - - 1
    6 Датчик поверхностного прозвучивания - - 1
    7 Комплект кабелей, длина 1,5 м 2 2 2
    8 Кабель, длина 3 м - 1 1
    9 Контрольный образец-призма, чехол 1 1 1
    10 Зарядное устройство USB (1А) 1 1 1
    11 Кабель USB 1 1 1
    12 Программа связи с ПК на "Flash-визитке" 1 1 1
    13 Сумка (при комплектации Кейсом не поставляется) 1 1 1

    14    		 Руководство по эксплуатации (Совмещает паспорт прибора. На поверенный прибор в паспорте ставится отметка о проведение поверки, на которой нанесен знак поверителя, присутствует подпись поверителя и указана дата проведения поверки)*
    1
    1
    1

    *С 24.09.2020 в комплект поставки поверенных приборов не входит метрологическое свидетельство. По письменному запросу возможно предоставление отдельного метрологического свидетельства со сроком изготовления в течение месяца с момента готовности прибора к отгрузке.
