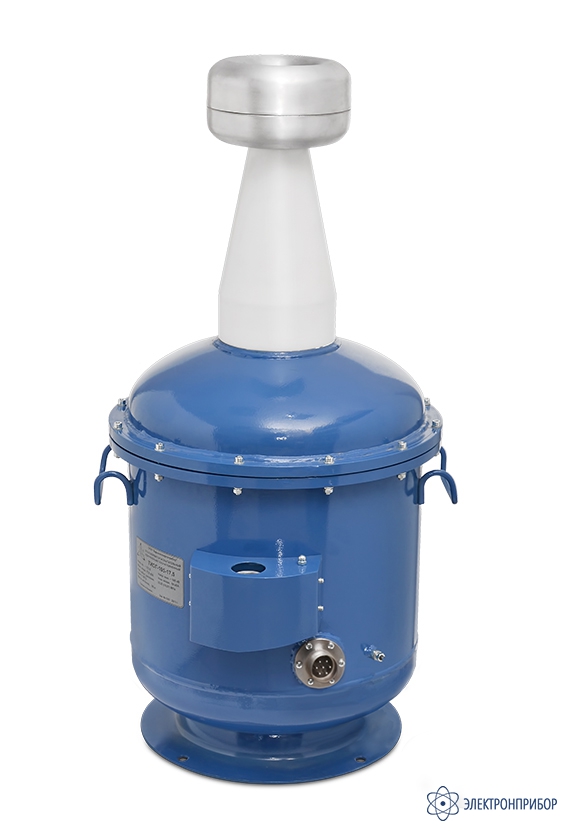

ТИОГ-100 — трансформатор испытательный однофазный газонаполненный

Сохранить в PDF Распечатать
  • Назначение трансформатора испытательного однофазного газонаполненного ТИОГ-100:

    Трансформатор испытательный однофазный газонаполненный ТИОГ-100 предназначен для испытания высоковольтного электротехнического оборудования класса напряжения 35 кВ и выше кратковременным переменным (50 Гц) напряжением до 100 кВ.

    Трансформатор разработан для применения в составе передвижной испытательной лаборатории, конструкция его устойчива к вибрации при транспортировании и климатическим факторам. Трансформатор практически не требует обслуживания.

    Описание трансформатора испытательного однофазного газонаполненного ТИОГ-100:

    В конструкции трансформатора ТИОГ-100 может быть встроен высоковольтный элегазовый конденсатор, который при подключении соответствующих измерительных приборов позволяет проводить испытания с измерением емкости изоляции Сх, тангенса угла диэлектрических потерь tgδ и частичных разрядов ЧР.

    В стандартном исполнении трансформатор имеет мощность 7,5 кВА - исполнение 1 ТИОГ-100/7.5 и 17,5 кВа - исполнение 2 ТИОГ-100/17.5.

    В трансформаторе ТИОГ-100 также имеется отвод обмотки высокого напряжения (индуктивный делитель напряжения), который позволяет измерять высокое напряжение, выдаваемое трансформатором на объект испытаний.

  • Технические характеристики трансформатора ТИОГ-100:

    Параметр Значения
    ТИОГ-100/7.5 ТИОГ-100/17.5
    Выходное напряжение, кВ 100
    Входное напряжение, В 220 или 380
    Номинальная частота, Гц 50
    Максимальная выходная мощность, кВА 7,5 17
    Максимальный выходной ток, А 0,075 0,17
    Максимальная емкость объекта испытаний, пФ 2500 5800
    Емкость встроенного конденсатора, пФ 18-25
    Рабочее избыточное давление элегаза, МПа 0,35
    Масса, кг 68 85
    Габаритные размеры, мм Ø464×793
  • Комплект поставки ТИОГ-100

    Наименование Количество
    1 Трансформатор испытательный однофазный газонаполненный ТИОГ-100 выбранной модификации 1
