P6251 — дифференциальный пробник
Код товара: 48395-
-
Гарантия
12 месяцев
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
43803-10 до 16.04.2020
-
Производитель
Назначение дифференциального пробника P6251:
Пробник дифференциальный P6251 предназначен для измерения амплитудных и временных параметров электрических сигналов совместно с осциллографами.
Описание дифференциального пробника P6251:
Принцип действия основан на согласовании отличающихся друг от друга электрических сопротивлений источника сигнала и осциллографа, что обеспечивает передачу сигналов с минимальными искажениями, с использованием техники выделения дифференциального сигнала и подавления синфазного сигнала.

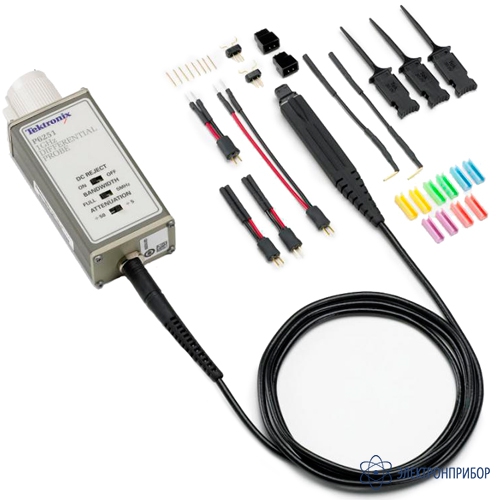

Пробник дифференциальный P6251 выполнены в виде кабеля с измерительной головкой и блоком компенсации
Блок компенсации имеет интерфейс TekprobeBNC2, который обеспечивает подключение пробников к осциллографам Tektronix серий TDS3000/5000/7000, DPO/MSO4000, DPO/MSO7000 при использовании адаптера TPA-BNC, к осциллографам Tektronix серий DPO/DSA70000 при использовании адаптера TCA-BNC. Интерфейс обеспечивает возможность автоматического определения диапазона ослабления пробника и изменения масштаба вертикальной шкалы осциллографа.
-
-
Технические характеристики дифференциального пробника P6251:
Параметр Значение Дифференциальное входное сопротивление 1 МОм Синфазное входное сопротивление 500 кОм Дифференциальная входная емкость, не более 1 пФ на частоте 1 МГц Синфазная входная емкость, не более 2 пФ на частоте 1 МГц Задержка сигнала (5,4 ± 2) нс Время нарастания переходной характеристики, не более 0,35 нс Расчетная полоса пропускания1 от 0 до 1 ГГц Максимально допустимые значения входного напряжения ± 100 В Рабочий диапазон Ur входного дифференциального напряжения ± 42 В
± 4,25 ВКоэффициент деления 50:1
5:1Пределы допускаемой относительной погрешности коэффициента деления входного дифференциального напряжения Ud на постоянном токе ± 5% Уровень подавления синфазной помехи на частотах, указанных в скобках, не менее Ur = ± 42 В:
55 дБ (30 кГц);
50 дБ (1 МГц);
18 дБ (250 МГц)Рабочая температура окружающей среды от 0 до 40 °С Рабочая относительная влажность воздуха при температуре до 40 °C, не более 90 % Габаритные размеры блока компенсации (длина х ширина х высота), мм, не более 82×41×26 Габаритные размеры измерительной головки (длина х ширина х высота), мм, не более 86×11×7 Длина кабеля, не менее 1,2 м Масса без аксессуаров, не более 160 г Примечание - Верхняя граница расчетной полосы пропускания Fm [ГГц] определяется по формуле Fm = 0,35/tпх, где tпх – время нарастания переходной характеристики [нс]
-
Комплект поставки P6251
№ Наименование Количество 1 Дифференциальный пробник P6251 1 2 Комплект пренадлежностей 1 3 Футляр для переноски 1 4 Комплект технической документации 1 5 Методика поверки 1 -
