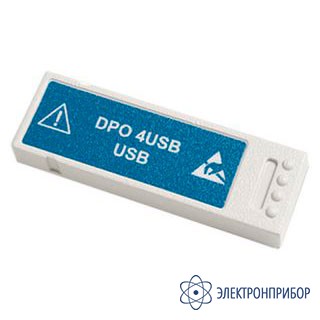

DPO4USB — модуль анализа и запуска по сигналам последовательных шин USB

Сохранить в PDF Распечатать
  • Назначение модуля анализа и запуска по сигналам последовательных шин USB DPO4USB

    Модуль анализа и запуска по сигналам последовательных шин USB DPO4USB позволяет осуществлять запуск по пакетам, передаваемым по низкоскоростным и полноскоростным шинам USB. Предоставляет средства анализа, такие как цифровое представление сигналов, представление шины, декодирование пакетов, поиск и таблицы декодирования пакетов с метками времени для низкоскоростных, полноскоростных и высокоскоростных шин USB.

    Входы сигнала – низкоскоростные и полноскоростные шины: любой канал 1 - 4, цифровой входной канал D0 - D15; низкоскоростные, полноскоростные и высокоскоростные шины: любой канал 1 - 4, результат математической обработки, опорн. 1 - 4.

    Рекомендуемые пробники – низкоскоростные и полноскоростные шины: несимметричный или дифференциальный; высокоскоростная шина: дифференциальный.

    Подходит для серии MDO/MSO/DPO4000.

    USB: низкоскоростная шина

    Запуск по сигналу синхронизации, началу кадра, сбросу, паузе, возобновлению, концу пакета, маркерному пакету (адресу), пакету данных, пакету установки соединения, специальному пакету и по ошибке.

    Запуск по маркерному пакету – любой тип маркера, SOF, OUT, IN, SETUP; адрес можно указать для типов маркера: любой маркер, OUT, IN и SETUP. Можно определить запуск по адресу, который ≤, <, =, >, ≥, ≠ указанному значению или попадает в пределы или за пределы указанного диапазона. Номер кадра для маркера SOF можно вводить в двоичном, шестнадцатеричном, беззнаковом десятичном и безразличном формате.

    Запуск по пакету данных – любой тип данных, DATA0, DATA1; можно определить запуск по данным, которые ≤, <, =, >, ≥, ≠ указанному значению или попадают в пределы или за пределы указанного диапазона.

    Запуск по пакету установки соединения – любой тип установки соединения, ACK, NAK, STALL.

    Запуск по специальному пакету – любой специальный тип, зарезервированный .

    Запуск по ошибке – проверка PID, CRC5 или CRC16, вставка битов.

    USB: полноскоростная шина

    Запуск по сигналу синхронизации, сбросу, паузе, возобновлению, концу пакета, маркерному пакету (адресу), пакету данных, пакету установки соединения, специальному пакету и по ошибке.

    Запуск по маркерному пакету – любой тип маркера, SOF, OUT, IN, SETUP; адрес можно указать для типов маркера: любой маркер, OUT, IN и SETUP. Можно определить запуск по адресу, который ≤, <, =, >, ≥, ≠ указанному значению или попадает в пределы или за пределы указанного диапазона. Номер кадра для маркера SOF можно вводить в двоичном, шестнадцатеричном, беззнаковом десятичном и безразличном формате.

    Запуск по пакету данных – любой тип данных, DATA0, DATA1; можно определить запуск по данным, которые ≤, <, =, >, ≥, ≠ указанному значению или попадают в пределы или за пределы указанного диапазона.

    Запуск по пакету установки соединения – любой тип установки соединения, ACK, NAK, STALL.

    Запуск по специальному пакету – любой специальный тип, PRE, зарезервированный.

    Запуск по ошибке – проверка PID, CRC5 или CRC16, вставка битов.

    USB: высокоскоростная шина

    Запуск по сигналу синхронизации, сбросу, паузе, возобновлению, концу пакета, маркерному пакету (адресу), пакету данных, пакету установки соединения, специальному пакету и по ошибке.

    Запуск по маркерному пакету – любой тип маркера, SOF, OUT, IN, SETUP; адрес можно указать для типов маркера: любой маркер, OUT, IN и SETUP. Можно определить запуск по адресу, который ≤, <, =, >, ≥, ≠ указанному значению или попадает в пределы или за пределы указанного диапазона. Номер кадра для маркера SOF можно вводить в двоичном, шестнадцатеричном, беззнаковом десятичном и безразличном формате.

    Запуск по пакету данных – любой тип данных, DATA0, DATA1, DATA2, MDATA; можно определить запуск по данным, которые ≤, <, =, >, ≥, ≠ указанному значению или попадают в пределы или за пределы указанного диапазона.

    Запуск по пакету установки соединения – любой тип установки соединения, ACK, NAK, STALL, NYET.

    Запуск по специальному пакету – любой специальный тип, ERR, SPLIT, PING, зарезервированный. Можно указать компоненты пакета SPLIT, включая:

    • Адрес концентратора;
    • Пуск/Завершение – безразлично, пуск (SSPLIT), завершение (CSPLIT);
    • Адрес порта;
    • Начальные и конечные биты – безразлично, управление/основная часть/прерывание (полноскоростное устройство, низкоскоростное устройство), равномерный (данные в середине, данные в конце, данные в начале, данные везде);
    • Тип конечной точки – безразлично, управление, равномерный, основная часть, прерывание;
    • Запуск по ошибке – проверка PID, CRC5 или CRC16.

  • Совместимость с DPO4USB

    • Снят с производства

      Добавить к сравнению

      MDO4014-3, осциллограф смешанных сигналов с анализатором спектра

      Прибор, совмещающий анализатор спектра и осциллограф. Коррелированный по времени захват аналоговых, цифровых и СВЧ сигналов; Полоса пропускания 100 МГц; Количество каналов 4 аналоговых и 16 логических, 1 радиочастотный канал с диапазоном от 50 кГц до 3 с полосой захвата сигнала более 1 ГГц; Вх. чувствительность 1 мВ — 10 В/дел (1 МОм), 1 мВ — 1 В/дел (50 Ом); Максимальная длина записи на все каналы до 20 М; Частота дискретизации 500 МВыб/с, в реж. MagniVu до 16,5 ГВыб/с; Функции запуска, декодирования и поиска в сигналах последовательных шин I2C, SPI, USB, Enternet, CAN, LIN, FlexRay, RS-232/422/485/UART, MIL-STD-1553 и I2S/LJ/RJ/TDM; Расширенный запуск по РЧ сигналам; Анализ мощности, тестирование по пределам и по маскам, анализ сигналов HDTV и нестандартных видеосигналов; Построение зависимости амплитуды, частоты и фазы от времени для сигналов, полученных с РЧ входа; Панель управления Wave Inspector® обеспечивает простую навигацию по коррелированным по времени данным как во временной, так и в частотной области; Коррелированный по времени захват аналоговых, цифровых и радиочастотных (РЧ) сигналов с помощью одного прибора; Возможность выбора пользователем времени расчёта спектра (функция «Spectrum Time») позволяет наблюдать и анализировать изменение спектра во времени — даже в сохранённом сигнале; Интерфейсы USB2.0 хост, USB2.0 устр., Ethernet, видеовыход. Масса 5 кг.

    • Цена по запросу
      Добавить к заказу
      Добавить к сравнению

      MDO4014B-3, осциллограф смешанных сигналов с анализатором спектра

      4 аналоговых канала; 16 цифровых каналов; 1 РЧ-канал; анализатор спектра до 3 ГГц; 100 МГц; частота дискретизации в каждом канале 2,5 Гвыб/с; разрешение по вертикали 8 (11) бит; длина записи 20 млн. точек на каждый канал; скорость захвата более 50000 осциллограм/с; USB 2.0; Ethernet 10/100/1000; 29 видов автоматических измерений; БПФ; Wave Inspector; MagniVu.

    • Снят с производства

      Добавить к сравнению

      MDO4034-3, осциллограф смешанных сигналов с анализатором спектра

      Прибор, совмещающий анализатор спектра и осциллограф. Коррелированный по времени захват аналоговых, цифровых и СВЧ сигналов; Полоса пропускания 350 МГц; Количество каналов 4 аналоговых и 16 логических, 1 радиочастотный канал с диапазоном от 50 кГц до 3 с полосой захвата сигнала более 1 ГГц; Вх. чувствительность 1 мВ — 10 В/дел (1 МОм), 1 мВ — 1 В/дел (50 Ом); Максимальная длина записи на все каналы до 20 М; Частота дискретизации 500 МВыб/с, в реж. MagniVu до 16,5 ГВыб/с; Функции запуска, декодирования и поиска в сигналах последовательных шин I2C, SPI, USB, Enternet, CAN, LIN, FlexRay, RS-232/422/485/UART, MIL-STD-1553 и I2S/LJ/RJ/TDM; Расширенный запуск по РЧ сигналам; Анализ мощности, тестирование по пределам и по маскам, анализ сигналов HDTV и нестандартных видеосигналов; Построение зависимости амплитуды, частоты и фазы от времени для сигналов, полученных с РЧ входа; Панель управления Wave Inspector® обеспечивает простую навигацию по коррелированным по времени данным как во временной, так и в частотной области; Коррелированный по времени захват аналоговых, цифровых и радиочастотных (РЧ) сигналов с помощью одного прибора; Возможность выбора пользователем времени расчёта спектра (функция «Spectrum Time») позволяет наблюдать и анализировать изменение спектра во времени — даже в сохранённом сигнале; Интерфейсы USB2.0 хост, USB2.0 устр., Ethernet, видеовыход. Масса 5 кг.

    • Цена по запросу
      Добавить к заказу
      Добавить к сравнению

      MDO4034B-3, осциллограф смешанных сигналов с анализатором спектра

      4 аналоговых канала; 16 цифровых каналов; 1 РЧ-канал; анализатор спектра до 3 ГГц; 350 МГц; частота дискретизации в каждом канале 2,5 Гвыб/с; разрешение по вертикали 8 (11) бит; длина записи 20 млн. точек на каждый канал; скорость захвата более 50000 осциллограм/с; USB 2.0; Ethernet 10/100/1000; 29 видов автоматических измерений; БПФ; Wave Inspector; MagniVu.

    • Снят с производства

      Добавить к сравнению

      MDO4054-3, осциллограф смешанных сигналов с анализатором спектра

      Уникальные осциллографы смешанных сигналов MDO4000 обеспечивают регистрацию аналоговых, цифровых и радиочастотных сигналов с корреляцией по времени. Будучи предназначенными для тестирования и наладки электронных схем, эти приборы позволяют исследовать сигнал и осуществлять измерения в частотной и временной областях одновременно. В основу этих приборов заложена высокопроизводительная платформа MSO4000B.

    • Снят с производства

      Добавить к сравнению

      MDO4054-6, осциллограф смешанных сигналов с анализатором спектра

      Уникальные осциллографы смешанных сигналов MDO4000 обеспечивают регистрацию аналоговых, цифровых и радиочастотных сигналов с корреляцией по времени. Будучи предназначенными для тестирования и наладки электронных схем, эти приборы позволяют исследовать сигнал и осуществлять измерения в частотной и временной областях одновременно. В основу этих приборов заложена высокопроизводительная платформа MSO4000B.

    • Цена по запросу
      Добавить к заказу
      Добавить к сравнению

      MDO4054B-3, осциллограф смешанных сигналов с анализатором спектра

      4 аналоговых канала; 16 цифровых каналов; 1 РЧ-канал; анализатор спектра до 3 ГГц; 500 МГц; частота дискретизации в каждом канале 2,5 Гвыб/с; разрешение по вертикали 8 (11) бит; длина записи 20 млн. точек на каждый канал; скорость захвата более 50000 осциллограм/с; USB 2.0; Ethernet 10/100/1000; 29 видов автоматических измерений; БПФ; Wave Inspector; MagniVu.

    • Цена по запросу
      Добавить к заказу
      Добавить к сравнению

      MDO4054B-6, осциллограф смешанных сигналов с анализатором спектра

      4 аналоговых канала; 16 цифровых каналов; 1 РЧ-канал; анализатор спектра до 6 ГГц; 500 МГц; частота дискретизации в каждом канале 2,5 Гвыб/с; разрешение по вертикали 8 (11) бит; длина записи 20 млн. точек на каждый канал; скорость захвата более 50000 осциллограм/с; USB 2.0; Ethernet 10/100/1000; 29 видов автоматических измерений; БПФ; Wave Inspector; MagniVu.

    • Снят с производства

      Добавить к сравнению

      MDO4104-3, осциллограф смешанных сигналов с анализатором спектра

      Уникальные осциллографы смешанных сигналов MDO4000 обеспечивают регистрацию аналоговых, цифровых и радиочастотных сигналов с корреляцией по времени. Будучи предназначенными для тестирования и наладки электронных схем, эти приборы позволяют исследовать сигнал и осуществлять измерения в частотной и временной областях одновременно. В основу этих приборов заложена высокопроизводительная платформа MSO4000B.

    • Снят с производства

      Добавить к сравнению

      MDO4104-6, осциллограф смешанных сигналов с анализатором спектра

      Уникальные осциллографы смешанных сигналов MDO4000 обеспечивают регистрацию аналоговых, цифровых и радиочастотных сигналов с корреляцией по времени. Будучи предназначенными для тестирования и наладки электронных схем, эти приборы позволяют исследовать сигнал и осуществлять измерения в частотной и временной областях одновременно. В основу этих приборов заложена высокопроизводительная платформа MSO4000B.

    • Цена по запросу
      Добавить к заказу
      Добавить к сравнению

      MDO4104B-3, осциллограф смешанных сигналов с анализатором спектра

      4 аналоговых канала; 16 цифровых каналов; 1 РЧ-канал; анализатор спектра до 3 ГГц; 1 ГГц; частота дискретизации в каждом канале 5 Гвыб/с; разрешение по вертикали 8 (11) бит; длина записи 20 млн. точек на каждый канал; скорость захвата более 50000 осциллограм/с; USB 2.0; Ethernet 10/100/1000; 29 видов автоматических измерений; БПФ; Wave Inspector; MagniVu.

    • Цена по запросу
      Добавить к заказу
      Добавить к сравнению

      MDO4104B-6, осциллограф смешанных сигналов с анализатором спектра

      4 аналоговых канала; 16 цифровых каналов; 1 РЧ-канал; анализатор спектра до 6 ГГц; 1 ГГц; частота дискретизации в каждом канале 5 Гвыб/с; разрешение по вертикали 8 (11) бит; длина записи 20 млн. точек на каждый канал; скорость захвата более 50000 осциллограм/с; USB 2.0; Ethernet 10/100/1000; 29 видов автоматических измерений; БПФ; Wave Inspector; MagniVu.
