ТКА-ПКМ (08) — пульсметр + люксметр (измерение пульсации освещенности)

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      24248-09

    • Производитель

      ТКА

    Сертификаты

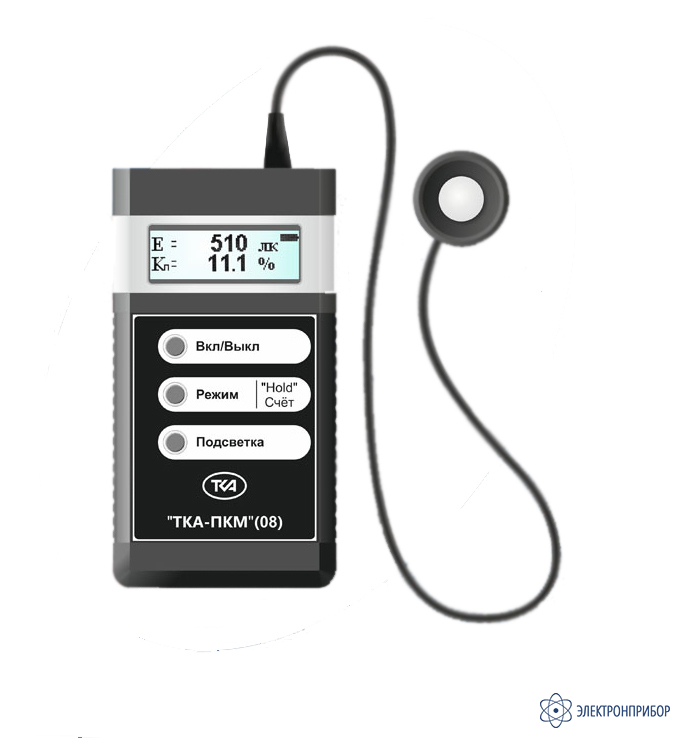

    Описание пульсметра + люксметра (измерение пульсации освещенности) ТКА-ПКМ (08):

    Прибор предназначен для измерения коэффициента пульсации овещённости, создаваемой различными произвольно пространственно расположенными источниками, и освещённости в видимой области спектра (380 ÷ 760) нм.

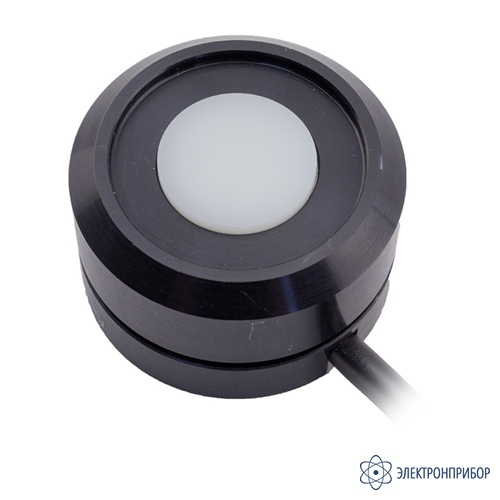

    В измерительной головке установлен первичный преобразователь излучения – полупроводниковый кремниевый фотодиод с системой светофильтров, формирующих спектральную чувствительность, соответствует относительной световой спектральной эффективности V(λ).

    Показания коэффициента пульсации индицируются в процентах, при этом прибор определяет максимальное, минимальное и среднее значение освещённости пульсирующего излучения и рассчитывает значение коэффициента пульсации освещённости. В приборе реализован интегральный метод расчета среднего значения освещённости (сумма всех отсчетов сигнала делится на их количество за время измерения). Расчёт показаний на экран прибора проводится раз в секунду, при этом оцифровка сигнала с фотодатчика производится на частоте 3 кГц, тактовая частота процессора 4 МГц, перед 12-разрядным АЦП стоит активный ФНЧ на 1000 Гц, для подавления "отражений" при оцифровке реализован цифровой фильтр.

    Особенности пульсметра + люксметра (измерение пульсации освещенности) ТКА-ПКМ (08):

    Прибор имеет автоматическую смену диапазонов, реализована функция HOLD, пониженное энергопотребление, графический индикатор с подсветкой. Возможность вырезания естественного фона освещения (см. ниже). В приборе реализована уникальная возможность определения значений освещённости в режиме реального времени и вычислению точных значений коэффициента пульсации освещённости по специальной программе, защищённой Свидетельством об официальной регистрации программы для ЭВМ №2003612397.
    В ГОСТ Р 54945-2012 сформулированы требования к условиям проведения измерения, и методика расчета коэффициента пульсации освещенности. В новом документе приведен перечень рекомендованных люксметров-пульсметров для проведения измерений пульсаций освещенности. Удовлетворить требованиям нового ГОСТ Р 54945-2012 и войти в этот список смогли лишь несколько приборов, среди которых рекомендованы к применению люксметры-пульсметры "ТКА-ПКМ"(08).
    Прибор ТКА-ПКМ(08) может быть подключен по полудуплексному синхронному последовательному интерфейсу (USB — виртуальный СОМ-порт) к компьютеру или иному контроллеру. Прибор передает информацию в последовательный порт в текстовом формате с использованием OEM 866 кодировки, при стандартных настройках порта (9600 бит/с, 8 бит, нет четности,1 стоповый бит).
    Для приема данных можно использовать любую терминальную программу под Windows (HyperTerminal, terminal v.1.9b, Putty); для приема данных на Android необходимо наличие USB-hosta, подключение USB HARDWARE и программу терминал типа TermUSB с поддержкой FT232RL.
    Кабель USB A-B в стандартную комплектацию не входит.

    Окно в Windows
    Работа на Android

    По дополнительному заказу, в комплект поставки ТКА-ПКМ(08) может входить кабель связи USB A-B и диск с программным обеспечением под Windows (SPTerminal).

    Окно SPTerminal от НТП "ТКА"
    Диск мини-СD R80

    Простой формат сброса данных и CDC – устройство позволяет использовать любую терминальную программу на различных операционных системах.

    Почему стоит приобрести прибор ТКА-ПКМ?

    • Устройство сочетает в себе люксметр, который выполняет функцию вычисления уровня освещенности, и пульсметр, необходимый для установления коэффициента пульсации освещённости;
    • Прямые измерения не требуют методики проведения измерений и проводятся по эксплуатационной документации на применяемое средство измерений;
    • Удобный корпус и интуитивно понятный интерфейс;
    • Возможность вырезания естественного фона освещения;
    • Возможность подключения к компьютеру для передачи данных;
    • Цена на фотометр сравнительно невысока, что в полной мере соотносится с отличным качеством.

    Возможность вырезания естественного фона освещения

    Наличие функции первоначального затемнения датчика позволяет при выключенном искусственном освещении в обследуемой точке измерить освещённость, обусловленную наличием естественного освещения. Для этого достаточно после включения питания поместить фотоголовку в обследуемую точку и по запросу "Затемните датчик и нажмите Пауза", не затемняя датчик, запустить процесс обнуления канала. При дальнейшем измерении прибор будет вычитать из значения общей освещённости в этой же точке начально измеренный уровень естественной освещённости: Еиск = Е - Е ест. Высокая стабильность во времени темновых характеристик используемого фотодатчика и заводская коррекция начального темнового уровня канала при нормальных условиях градуировки позволяет оценить границы основной относительной погрешности результата измерений, выполненных таким способом, при условии незначительности вклада случайной составляющей, как θ = 1,1√2 θпр , где θпр – относительная погрешность прибора, ( θ = 12,5%, при θпр = 8% ), при доверительной вероятности P = 0,95.
    При этом необходимо учитывать, что пока будут выполняться оба этапа измерения, уровень естественной освещённости должен оставаться постоянным, т.е. в условиях максимальной стабильной световой обстановки:

    • плотная облачность;
    • отсутствие движения людей и объектов в районе точки измерения;
    • минимальное время между этапами измерения.

    Измерение освещённости, которую создает источник излучения, а также вычисление коэффициента пульсации – это параметры, которые определяются не только в ходе проверки освещения на рабочих местах, в общественных заведениях, производственных хранилищах и цехах, но и в домашних условиях. Для этого нужен специальный прибор: «ТКА-ПКМ»(08) – это устройство, которое определяет оба этих параметра. Такие приборы называются фотометрами, и их функции затрагивают область излучений различного рода. Купить люксметр, который будет не только высокоточным, но и качественным и приемлемым по стоимости, можно на нашем сайте.

  • Технические характеристики пульсметра + люксметра (измерение пульсации освещенности) ТКА-ПКМ (08):

    Параметр Значение
    Основные характеристики
    Диапазон измерений освещённости 10 ÷ 200 000 лк
    Основная относительная погрешность измерений освещённости (не более) ± 8,0 %
    Диапазон измерений коэффициента пульсации освещённости 1 ÷ 100 %
    Основная относительная погрешность измерений коэффициента пульсации освещённости ± 10,0 %
    Пределы допускаемой относительной погрешности, вызванной нелинейностью чувствительности прибора (не более) ± 3,0 %
    Пределы допускаемой относительной погрешности, вызванной отклонением относительной спектральной чувствительности от относительной спектральной световой эффективности (не более) ± 5,0 %
    Пределы допускаемой относительной погрешности, вызванной отклонением градуировки (не более) ± 3,0 %
    Пределы допускаемой дополнительной относительной погрешности, вызванной пространственной характеристикой фотометрической головки люксметра (не более) ± 5,0 %
    Пределы допускаемой дополнительной относительной погрешности измерения, вызванной изменением температуры окружающего воздуха на каждые 10 °С в диапазоне от 0 до +50 °С (не более) ± 3,0 %
    Пределы допускаемой дополнительной относительной погрешности измерения, вызванной изменением температуры окружающего воздуха на каждые 10 °С в диапазоне от 0 до +50 °С (не более) ± 3,0 %
    Условия эксплуатации прибора
    Температура окружающего воздуха от 0 до +50 °С
    Относительная влажность воздуха при температуре окружающего воздуха 25°С до 98 %
    Атмосферное давление 80 ÷ 110 кПа
    Габаритные размеры прибора
    Измерительного блока 160 х 85 х 30 мм
    Фотометрической головки Ø 36 х 21 мм
    Масса прибора (не более) 0,5 кг
    Элемент питания - типоразмер батареи «Крона» 9 В
  • Комплект поставки ТКА-ПКМ (08)

    Наименование Количество
    1. Пульсметра + люксметра (измерение пульсации освещенности) ТКА-ПКМ (08) 1
    2. Щелочной элемент питания типа “Крона” (6F22) 1
    3. Сумка для прибора 1
    4. Транспортная тара 1
    5. Руководство по эксплуатации 1
    6. Паспорт 1
  • Дополнительная комплектация ТКА-ПКМ (08)
