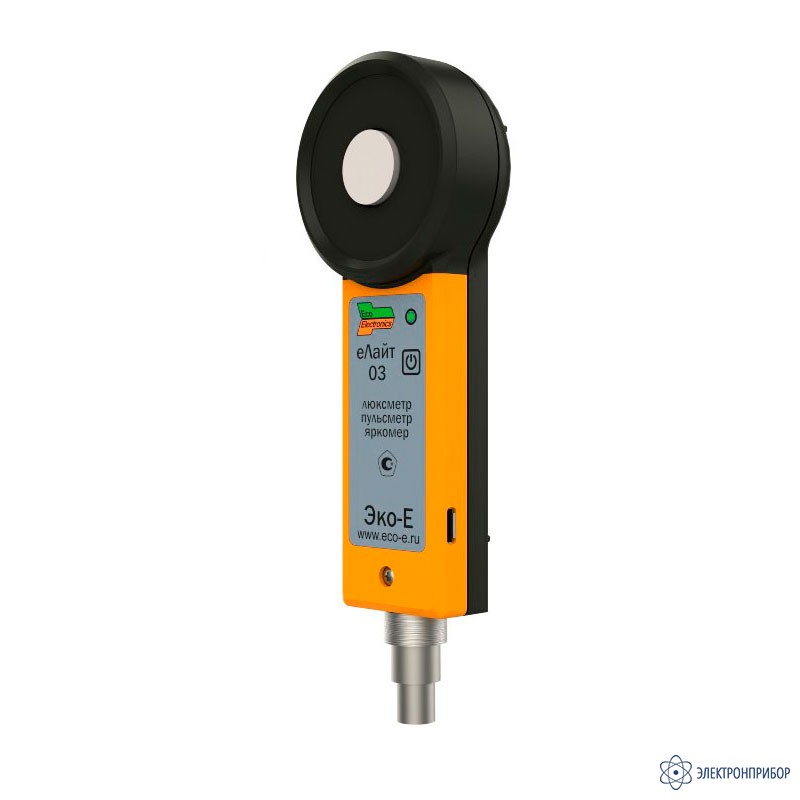

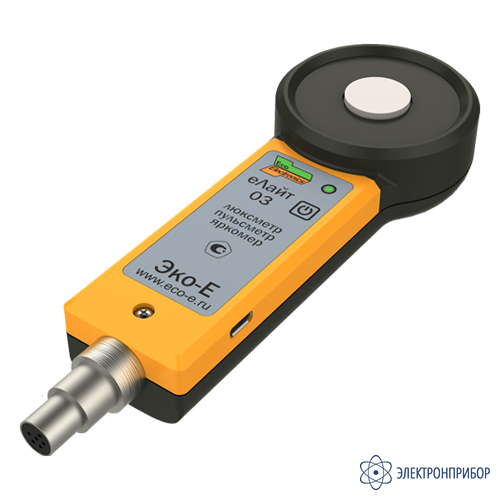

еЛайт03 — профессиональный люксметр-яркомер-пульсметр
Код товара: 44196-
в наличии
-
Гарантия
2 года
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
63221-16 до 27.11.2030
Сертификаты
Назначение люксметра-яркомера-пульсметра еЛайт03:
Датчик люксметра еЛайт03 является законченным полнофункциональным измерителем параметров световой среды с дополнительными функциями измерения:
- яркости источников света (кд/м2),
- уровня пульсации светового потока (%).
В составе измерителя освещенности, пульсаций и яркости еЛайт01, а также люксметра-яркомера-пульсметра еЛайт02 датчик-люксметр еЛайт03 выполняет основную функцию измерения светового потока и пересчёт его в значения освещённости, яркости и коэффициента пульсации.
Описание люксметра-яркомера-пульсметра еЛайт03:
Все метрологические характеристики приборов серии еЛайт определяет именно датчик люксметра еЛайт03. По сравнению с приборами других производителей, еЛайт03 обладает следующими преимуществами:
- межповерочный интервал - 2 года;
- подтвержденный диапазон измеряемой освещенности (указан в описании типа СИ) – 0,1…200000 лк;
- рабочий диапазон температур – от минус 20°C до +50°C.
Датчик-люксметр еЛайт03 является полностью законченным модулем измерения параметров световой среды и внесен в Госреестр СИ РФ как самостоятельное средство измерения. Поэтому, в отличие от его «прародителя», фотоголовки ФГ-01 из состава приборов Эколайт-01 и Эколайт-02, датчик еЛайт03 можно применять самостоятельно (без пультов БОИ-01 или БОИ-02) в составе измерительных приборов и систем, реализуя в них функцию стандартизованного измерителя освещенности, коэффициента пульсации или яркомера.
Датчик люксметра еЛайт04 с блоком оператора Экофизика
Датчик люксметра еЛайт03 имеет модификацию еЛайт04, которая подключается к блокам оператора Экофизика, для реализации в них функции люксметра, пульсметра и яркомера.
Измерение пульсации ламп и мониторов люксометром еЛайт03
Одной из серъезных проблем современного освещения на газоразрядных (люминесцентных) или светодиодных лампах является пульсация испускаемого ими светового потока. При том, что безопасным считается уровень пульсаций не более 5%, а недопустимым – выше 20%, очень многие лампы и светильники имеют пульсацию выше этих уровней, достигая 40…60 и даже 100%. Наличие пульсаций объясняется либо некачественной схемой включения ламп (драйвере), либо нестабильностью питающей сети, либо какими-то другими факторами. Для более полного представления о характере и природе пульсации светового потока разработано специализированное ПО Эколайт-АП, которое работает совместно с модулем люксометра еЛайт03. Оно предоставляет информацию об амплитуде, виде, частоте пульсаций светового потока, регистрируемого люксометром еЛайт03. Возможно сохранение, загрузка, сравнение измеренных сигналов.
Еще больше проблема пульсации светового потока проявляется для экранов мониторов, телевизоров и экранов смартфонов и планшетов, использующих импульсный способ (ШИМ) управления яркостью экрана. На рисунках приведены примеры измерения параметров светового потока для светодиодной нитевой (filament) лампы, жидкокристаллического монитора и OLED экрана смартфона.
Модуль люксометра еЛайт03 подключается к USB-порту компьютера через microUSB разъем на корпусе прибора, либо через основной разъем подключения к пультам БОИ-01 или БОИ-02 (в последнем случае необходим кабель-адаптер типа Ekonnect2).
Измерение освещенности дорог и территорий люксометром еЛайт03
Эксплуатация дорог и территорий требуют периодического проведения контрольных измерений для проверки соответствия уровня искусственной освещенности установленным нормативам. Однако ручные измерения освещенности достаточно трудоемки, особенно в городах с разветвленной дорожной сетью и большим количеством дворовых и общественных территорий. Существенно облегчить такой процесс измерений можно путем их автоматизации. Нами разработан программно-аппаратный комплекс, автоматизирующий проведения измерений освещенности с привязкой измерений к карте местности. Комплекс состоит из модуля люксометра еЛайт03, быстродействующего навигационного модуля высокой точности и персонального компьютера (ноутбука, планшета) с установленным программным обеспечением. На рисунке приведен результат работы этого комплекса с нанесенными на карту результатами измерения освещенности, полученными по маршруту следования оборудованного автомобиля.
-
-
Технические характеристики профессионального люксметра-яркомера-пульсметра еЛайт03:
Параметр Значение Диапазон измеряемой освещенности 0,1 ... 200 000 люкс Диапазон измеряемой яркости 1 ... 200 000 кд/м2 Диапазон измеряемого коэффициента пульсации 1 ... 100 % Относительная погрешность определения освещенности 8 % Относительная погрешность определения яркости 10 % Относительная погрешность определения коэффициента пульсации 10 % Напряжение питания 5 В Ток потребления не более 250 мА Время непрерывной работы без замены элементов питания не менее 8 часов Время установления рабочего режима после включения не более 5 секунд Количество хранимых данных в энергонезависимой памяти не более 6 часов Время зарядки аккумуляторов не менее 5000 часов Рабочий диапазон температур -20 ... +50 °C Относительная влажность при нормальной температуре не более 90 % Атмосферное давление 600 ... 900 мм.рт.ст. Габаритные размеры 50 х 145 х 28 мм Масса 90 г -
Комплект поставки еЛайт03
№ Наименование Количество 1 Прибор комбинированный еЛайт03 (еЛайт04) 1 2 Укладочная тара для хранения и транспортировки 1 3 Руководство по эксплуатации с методикой поверки и паспортом 1 -
