ТКА-Спектр — спектрорадиометр

Код товара: 59884

    • Гарантия

      12 месяцев

    • Производитель

      ТКА

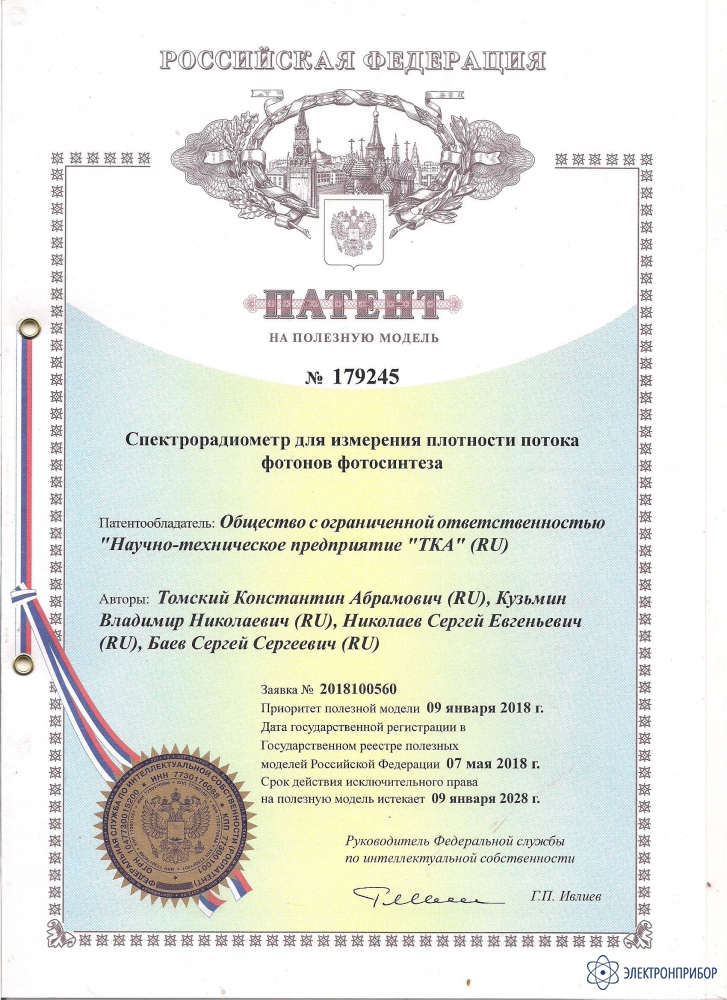

    Сертификаты

    Назначение спектрорадиометра ТКА-Спектр:

    Приборы ТКА-Спектр предназначены для измерений радиометрических (СПЭЯ, СПЭО) и колориметрических (координаты цветности, коррелированная цветовая температура, индексы цветопередачи) характеристик самосветящихся объектов в видимой области спектра с последующей обработкой, записью и распечаткой полученной информации в графическом и цифровом виде.

    Прибор рекомендован при исследованиях на этапе конструирования новых светодиодных тепличных фитоламп и при оценке энергоэффективности осветительного прибора в процессе эксплуатации.

    Описание спектрорадиометра ТКА-Спектр:

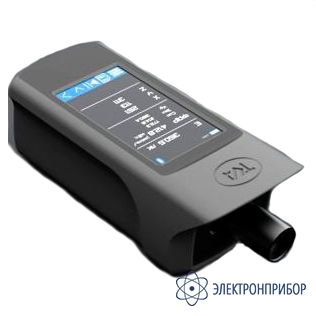

    Конструктивно спектрорадиометр ТКА-Спектр выполнен в виде единого блока. На передней торцевой крышке корпуса расположен объектив, угол зрения 2 градуса (режим ЯРКОСТЬ). Дополнительно прибор комплетуется косинусным корректором. Апертура косинусного корректора составляет 180 градусов и позволяет исключить ряд проблем оптико-геометрического согласования (режим ОСВЕЩЁННОСТЬ). Прямые измерения в двух режимах.

    Благодаря тщательному отбору используемых функций и выводимых параметров удалось минимизировать количество всевозможных меню и экранов. Размер выводимых символов позволяет уверенно считывать показания прибора до одного метра.

    Интерфейсная часть ПО (freeware) TKA_Spectr4 (@ M' Windows) служит для отображения принимаемых данных как в табличном, так и в графическом виде, сохранения результатов измерений.

  • Технические характеристики спектрорадиометра ТКА-Спектр:

    Параметр Значение
    Режим измерений Непрерывный/Пауза
    Спектральный диапазон, нм 390 ÷ 760
    Разрешение / дискретность, нм (не более) 3 / 0,4
    Диапазоны измерения Спектральная плотность энергетической яркости, Вт/(ср·м2·нм) 10·10-5÷ 1,0
    Спектральная плотность энергетической освещённости, Вт/(м2·нм) 10·10-6+ ÷ 0,5
    Координаты цветности x, y в системе МКО 1931 x = 0,004 ÷ 0,734;
    y = 0,005 ÷ 0,834
    Общий индекс цветопередачи Ra самосветящихся объектов 1,0 ÷ 100,0
    Пределы допускаемого значения относительной погрешности измерения СПЭЯ (или СПЭО), % ±5,0
    Пределы допускаемой абсолютной погрешности измерения по шкале координат цветности, абс. ед., для самосветящихся объектов ±0,020
    Пределы допускаемой абсолютной погрешности измерения коррелированной цветовой в диапазоне температур (только для источников белого цвета) От 2 000 К до 2 300 К ±50
    Более 2 300 К до 3 300 К ±100
    Более 3 300 К до 5 100 К ±200
    Более 5 100 К до 7 200 К ±500
    Более 7 200 К до 10 000 К ±1000
     Пределы допускаемой абсолютной погрешности измерения общего индекса цветопередачи самосветящихся объектов ΔRa ±3,0
    Пределы дополнительной относительной погрешности спектрорадиометра при измерении энергетических величин, за счет изменения чувствительности фотодиодной линейки при изменении температуры воздуха на каждые 10 °С в диапазоне от 0 до +40 °С, % ±1,0
    Диапазоны показаний Яркость непрерывного излучения, кд/м2 0,1 ÷ 60 000
    Освещённость непрерывного излучения, лк 1 ÷ 200 000
    Энергетическая яркость непрерывного излучения, Вт/(м2·ср) 1·10-4 ÷ 1000
    Энергетическая освещённость непрерывного излучения, Вт/м2 1·10-4 ÷ 2000
    Коррелированная цветовая температура, К 1 600 ÷ 16 000
     ФАР яркость в диапазоне 400 ÷ 700 нм, мкмоль/(м2·с·ср) 0,01 ÷ 500
    ФАР облучённость в диапазоне 400 ÷ 700 нм, мкмоль/(м2·с) 0,1 ÷ 2000
    Вычисляемые параметры Взвешенная энергетическая яркость в диапазоне 390 ÷ 760 нм, Вт/(м2·ср) Синего света LB, опасности ожога LR
    Взвешенная энергетическая освещённость в диапазоне 390 ÷ 760 нм, Вт/м2 Синего света EB, опасности ожога ER
    Координаты цвета в системах МКО 1931 XYZ и 1964 XYZ
    Координаты цветности в системах МКО 1964 XYZ, 1976 u’v’ и 1976 L*a*b*
    Доминантная длина волны λс, нм -
    Индексы цветопередачи самосветящихся объектов CRI и CQS
    Различие между яркостями в условиях сумеречного и дневного зрения S/P
    Цветовое различие с произвольным эталонным источником ΔE*ab
    Приёмник Полихроматор, 1024-пиксельная линейка кремниевых фотоэлементов
    Минимальный диаметр фотометрируемого участка, мм 15
    Время экспозиции сигнала, с 0,007 ÷ 4
    Время измерения, с, не более 10
    Максимальная выходная мощность Bluetooth, класс 2, мВт 2,5
    Максимальный объём поддерживаемых micro SD, Гбайт  2,0
    Время непрерывной работы спектрорадиометра, ч, не менее 8
    Срок службы спектрорадиометра 7 лет
    Общие характеристики
    Температура окружающего воздуха, °C  От 0 до +40
    Масса прибора с источником питания, кг Не более 1,0
    Габаритные размеры, мм Не более 250 х 100 х 80
    Крепление На нижней стороне прибора расположенорезьбовое гнездо (1/4") для крепления на штативе
    Интерфейс USB / Bluetooth
    Источник питания Встроенный аккумулятор 3,7 В

  • Комплект поставки ТКА-Спектр

    № Наименование Количество
    1 Спектрорадиометр ТКА-Спектр 1
    2 Косинусный корректор 1
    3 Адаптер питания с USB выходом 1
    4 Кабель связи с ПК 1
    5 Носитель информации с программным обеспечением 1
    6 Пластмассовый кейс 1
    7 Руководство по эксплуатации 1
    8 Паспорт 1
    9 Транспортная тара 1
