ТКА - ВД/02, ТКА-ВД/02
ТКА-ВД (02) — спектроколориметр
Код товара: 44232-
-
Гарантия
12 месяцев
-
Межповерочный интервал
12 месяцев
-
Госреестр СИ РФ
44179-10 до 07.02.2025
-
Производитель
Сертификаты
Назначение спектроколориметра ТКА-ВД (02):
Спектроколориметр ТКА-ВД (02) предназначен для измерения координат цветности и коррелированной цветовой температуры источников света в международной колориметрической системе МКО 1931 г. и 1976 г. в плоскости освещённости, создаваемой нормально расположенными источниками.
Одним из важных аспектов при организации труда на предприятии, в организации по продаже товаров или оказанию услуг является измерение условий на рабочем месте, и для этого с помощью приборов проводится исследование правильной подсветки цветового оформления. Для измерения координат цвета и цветовой температуры источников света с большой точностью подойдет спектроколориметр ТКА-ВД (02). Незаменимым инструментом данный прибор будет и при инсталляции цифровых кинотеатров. Данный спектроколориметр ТКА-ВД (02), цена которого достаточно невысока для прибора такого класса, пользуется успехом как в крупных организациях, так и среди частных клиентов, которые заботятся о соответствии своего рабочего или учебного места требованиям ГОСТ. Спектроколориметр ТКА-ВД (02), стоимость которого включает в себя заводскую калибровку, пригодится для самых разных условий исследования, от бытовых до научных.
Измерения в плоскости освещённости, создаваемой источником света:
- Светодиодные устройства;
- Светодиоды, светодиодные массивы;
- Лампы накаливания, флуоресцентные лампы;
- Светофоры;
- Посадочные огни.
Особенности спектроколориметра ТКА-ВД (02):
- Компактность и удобство в эксплуатации;
- Вывод информации на встроенный ЖКИ;
- Прямых отечественных аналогов нет;
- Определения значений в режиме реального времени;
- Собственная программа для связи с ПК;
- Малое энергопотребление;
- Простота и удобство в эксплуатации;
- Фотометрическая гайка под штатив.
Описание спектроколориметра ТКА-ВД (02):

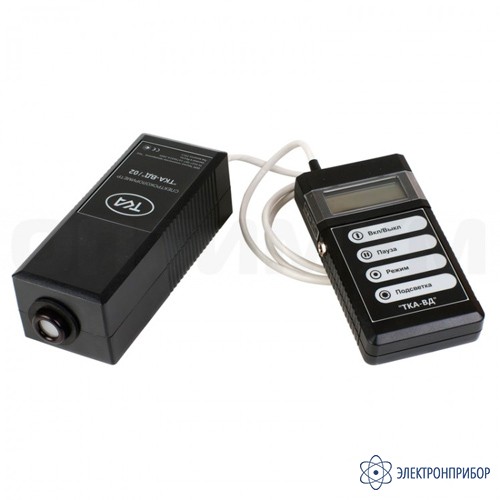

ТКА-ВД (02) состоит из оптоэлектронного блока и блока обработки сигнала, связанных между собой гибким многожильным кабелем. В данном случае измерения только в режиме освещённости, создаваемой нормально расположенными источникам. Оптоэлектронный блок представляет собой полихроматор: входное оптическое излучение, формируемое объективом, разлагается в спектр на вогнутой дифракционной решетке и фокусируется на диодной линейке, с которой снимается сигнал для последующей обработки и вычисления измеряемых параметров. Прибор с линейным детектором с фиксированным положением дифракционной решетки не имеет движущихся частей, что позволяет одновременно регистрировать относительно широкую видимую область спектра с построением изображения.
В приборе реализована уникальная возможность определения значений коррелированной цветовой температуры в режиме реального времени и вычислению точных значений координат цветности источника излучения по специальной программе, защищённой Свидетельством об официальной регистрации программы для ЭВМ №2003612396.
Прибор ТКА-ВД (02) имеет возможность отображения информации двумя способами: на встроенный ЖКИ и сброс данных по интерфейсу RS-232 (виртуальный USB).
Обновление вывода данных зависит от уровня яркости источника света и занимает до 5 с. Переключение режимов на ЖКИ происходит по замкнутому циклу кнопкой "Режим":
- Отображение освещённости Е, лк и координат цветности (x, y) в системе МКО 31;
- Отображение освещённости Е, лк и координат цветности (u', v') в системе МКО 76;
- Отображение координат цвета X, Y, Z;
- Отображение коррелированной цветовой температуры Тц, К.

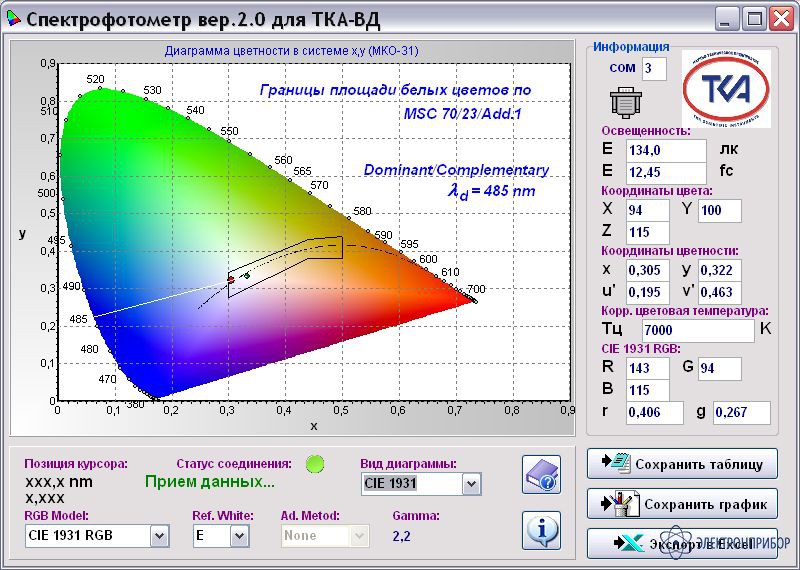

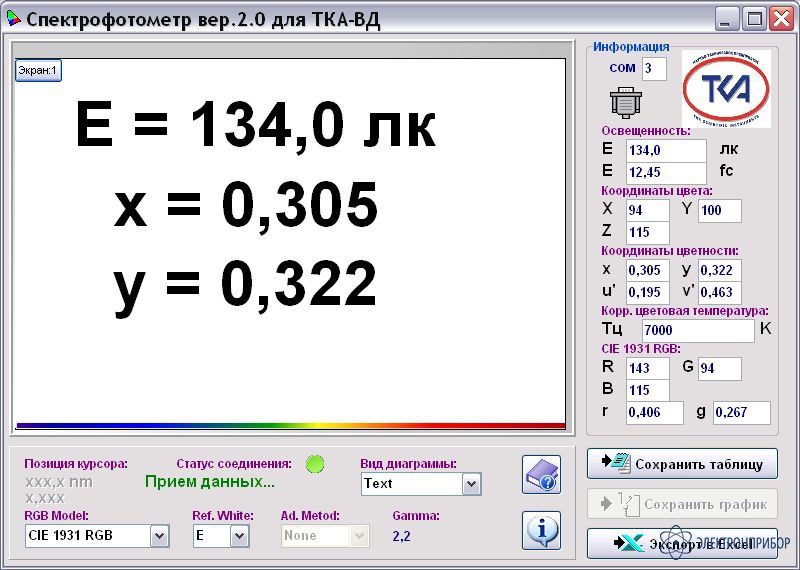

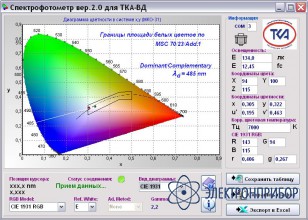

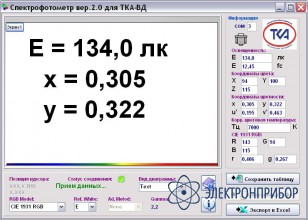

Программное обеспечение "Спектрофотометр":
Для приема данных необходимо использовать программу "Спектрофотометр" (уникальный протокол сброса данных). Программное обеспечение предназначено для работы с отдельными одноканальными приборами по интерфейсу RS-232C с использованием USB-порта компьютера. В комплект поставки входит кабель связи с ПК (USB кабель типа A - B). Свободнораспространяемое программное обеспечение предназначено для более наглядного отображения всех измеренных параметров на одном экране. Измеренные значения могут быть переданы в книгу Microsoft Excel. Открытый цифровой протокол сброса данных позволяет использовать в сторонних системах мониторинга.
Системные требования:
- IBM-совместимый компьютер;
- Операционная система Win98/XP/NT/XP/Vista/Seven;
- Свободный USB-порт (виртуальный СОМ порт).
Возможности программы:
- Чтение и отображение значений измеряемых параметров в реальном времени;
- Экспорт данных в MS Excel и файлы TXT, BMP;
- Автосканирование подключения прибора к ПК;
- Контроль ошибок получения данных.
Нормативные документы:
- ГОСТ 8.205-2014 Государственная поверочная схема для средств измерений координат цвета координат цветности, показателей белизны и блеска;
- ГОСТ Р 54350-2011 Приборы осветительные. Светотехнические требования и методы испытаний;
- СНиП 23-05-95 (СП 52.13330.2011) Актуализированная редакция. Естественное и искусственное освещение.
-
-
Технические характеристики спектроколориметра ТКА-ВД (02):
Параметр Значение Тип Прямой метод измерения Приёмник Полихроматор, 128-пиксельная линейка кремниевых фотоэлементов Оптический диапазон 390÷760 нм Количество точек опроса 61 Диапазоны измерения коррелированной цветовой температуры 1600 ÷ 16 000 К Диапазоны измерения координат цветности x = 0,004 ÷ 0,734; y = 0,005 ÷ 0,834
u' = 0,007 ÷ 0,623; v' = 0,005 ÷ 0,595Пределы рабочей освещённости 10 ÷ 20 000 лк Пределы допустимого значения абсолютной погрешности измерения координатцветностиx тепловых источников, y, не более ±0,005 Пределы допустимого значения абсолютной погрешности измерения координатцветностиx других источников со сплошным спектром излучения, y, не более ±0,02 Предел допустимого значения основной относительной погрешности
измерения коррелированной цветовой температуры, не более5,0 % Дисплей Двухстрочный 16 знаковый ЖКД со светодиодной подсветкой Питание NiMH аккумуляторная батарея - типоразмер батареи «Крона», 8,4 В Габаритные размеры измерительного блока 165х85х35 мм Габаритные размеры фотометрической головки 240х70х70 мм Масса прибора (не более) (без штатива) 1,5 кг -
Комплект поставки ТКА-ВД (02)
№ Наименование Количество 1 Спектроколориметр ТКА-ВД (02) 1 2 NiMH аккумуляторная батарея (типоразмер «Крона», 6F22) 1 3 Блок питания AC-220-Si для зарядки аккумуляторной батареи 1 4 Кабель связи с ПК (USB A-B) 1 5 Диск с программным обеспечением 1 6 Руководство по эксплуатации 1 7 Паспорт 1 8 Сумка для прибора 1 9 Транспортная тара 1
