АКТАКОМ ElectronicLoadPro — программное обеспечение

Сохранить в PDF Распечатать
    • Гарантия

      6 месяцев

    • Производитель

      АКТАКОМ

    Программное обеспечение АКТАКОМ ElectronicLoadPro cовместимо с приборами:

    Совместимые ОС: Windows XP x32, Windows XP x64, Windows 7 x32, Windows 7 x64, Windows 8 x32

    Назначение программного обеспечения АКТАКОМ ElectronicLoadPro

    Программное обеспечение АКТАКОМ ElectronicLoadPro (AELPro) предназначено для обеспечения дистанционного управления электронными нагрузками АТН-8036, АТН-8060, АТН-8065, АТН-8180, АТН-8185, АТН-8240, АТН-8245, АТН-8360, АТН-8365, АТН-8366, АТН-8020, АТН-8030, АТН-8120, АТН-8125.

    Программное обеспечение АКТАКОМ ElectronicLoadPro функционирует под управлением операционной системы Windows 2000/NT4/XP/Vista/Seven.

    Программное обеспечение АКТАКОМ ElectronicLoadPro является опцией и поставляется за отдельную плату.

    Поддерживаются интерфейсы USB и LAN.

    Данное программное обеспечение в стандартной поставке не имеет физического носителя и загружается с сайта www.aktakom.ru, после регистрации прибора с указанием его серийного номера. Обеспечивается загрузка файла архива с программным обеспечением после оплаты на основании выставленного счета (после оплаты предоставляется код для загрузки).

    Описание программного обеспечения АКТАКОМ ElectronicLoadPro

    Программное обеспечение АКТАКОМ ElectronicLoadPro предлагает широкие возможности по управлению входным напряжением, током, сопротивлением, мощностью как в произвольном (ручном), так и в функциональном режиме. Функциональное управление является мощным инструментом программы AELPro, позволяющим не только автоматически управлять прибором с помощью компьютера, но и программировать его на режим автономной работы по заранее заданному алгоритму. Режим функционального управления в AELPro позволяет автоматически управлять входными параметрами (напряжение, ток, сопротивление, мощность) электронной нагрузки.

    Возможности программного обеспечения АКТАКОМ ElectronicLoadPro

    • Переключение режимов работы электронной нагрузки, а именно: CV, CC, CR, CP.
    • Установка напряжения, тока, сопротивления, мощности, как верньером, так и с помощью виртуальной клавиатуры в программе.
    • Индикация параметров напряжения, тока, сопротивления и мощности в символьно-цифровом виде, а также динамики их изменения на графиках.
    • Индикация состояния электронной нагрузки.
    • Клавиши быстрой установки записанных ранее значений.
    • Управление динамическим режимом.
    • Режим сканирования и построение вольт-амперной характеристики.
    • Настройка работы по программе (списку).
    • Установка параметров для автоматического тестирования.
    • Настройка режима разряда батареи, индикация и вывод параметров разряда батареи.
    • Сохранение и чтение настроек программы в/из файла.
    • Управление графиком отображающим параметры входа.
    • Сохранения и чтение данных в / из файла.
    • Печать графика.

    Интерфейс программного обеспечения АКТАКОМ ElectronicLoadPro

    Пользовательский интерфейс программы АКТАКОМ ElectronicLoadPro, установленной на локальном ПК, включает в себя набор рабочих панелей (окон). Каждая панель в свою очередь содержит управляющие элементы, позволяющие влиять на работу программы, и индикаторов, используемых для отображения необходимой информации. Большинство этих элементов являются частью стандартного интерфейса Windows и не требуют специальных пояснений по использованию. Помощь в освоении и пользовании программой оказывают также «всплывающие подсказки» — краткие текстовые пояснения по использованию каждого элемента.

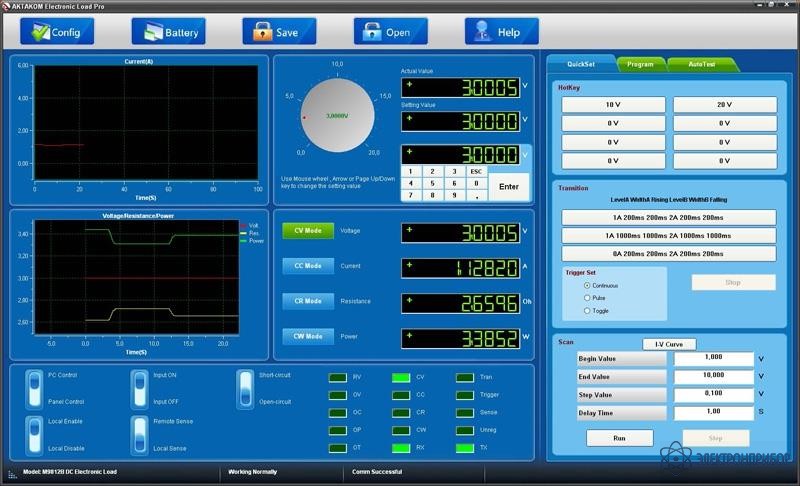

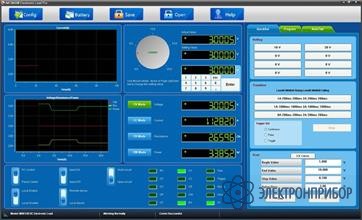

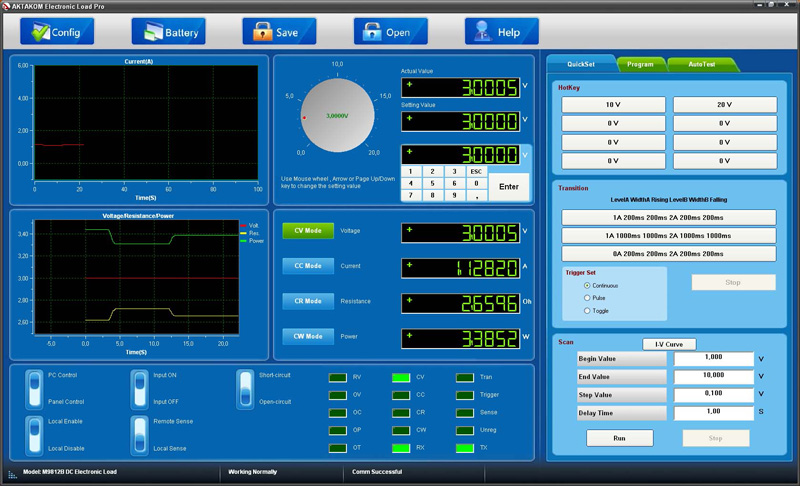

    Главное окно программы:

    При помощи главного окна программы можно задавать режим работы и параметры входа электронной нагрузки, такие как напряжение, ток, сопротивление и мощность. Параметры можно устанавливать как с помощью верньера (круглой ручки), так и с помощью виртуальной клавиатуры реализованной в программе.

    Индикация текущего параметров входа производится в символьно-цифровом виде и в виде графиков, которые отражают динамику изменения параметров.

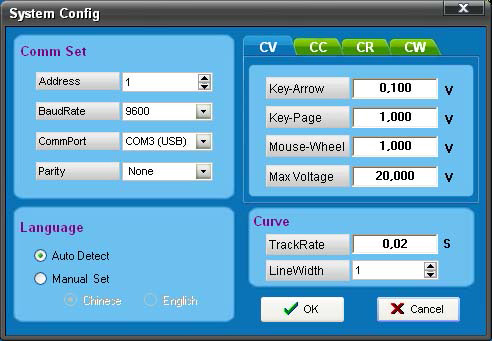

    Окно настроек:

    Окно, в котором задаются параметры подключения и некоторые настройки программы. При подключении необходимо указать адрес нагрузки, скорость обмена данными, COM-порт и паритет.

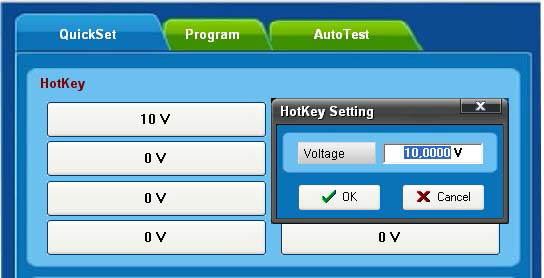

    Панель настройки горячих клавиш:

    Панель настройки горячих клавиш предназначенных для более удобного управления параметрами выхода.

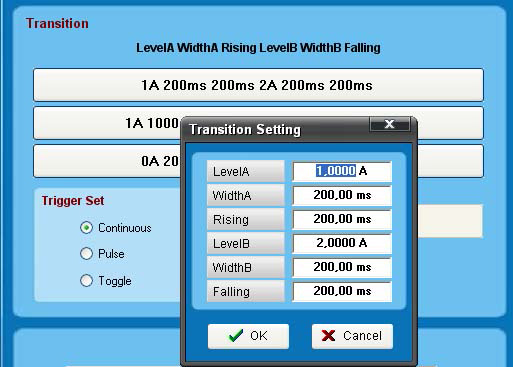

    Панель управления динамическим режимом электронной нагрузки:

    Более удобный и наглядный ввод параметров динамического режима, чем с помощью клавиш передней панели прибора.

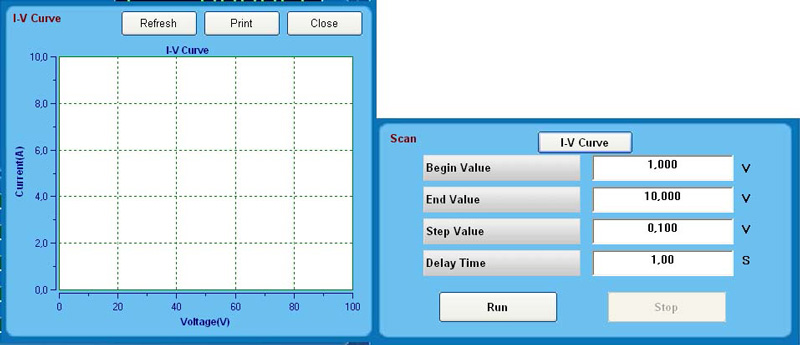

    Режим сканирования и построения ампер-вольтной характеристики.

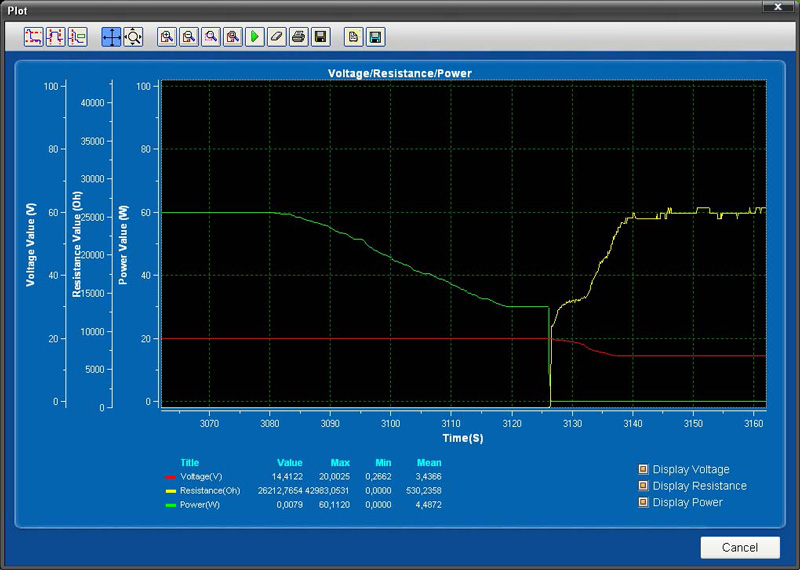

    Окно графика, показывающего динамику изменения параметров входа:

    Широкие возможности по настройке отображения графика, настройка масштаба оси каждого параметра отдельно, курсорные измерения, сохранения и чтение данных из файла, печать графика и т.д.

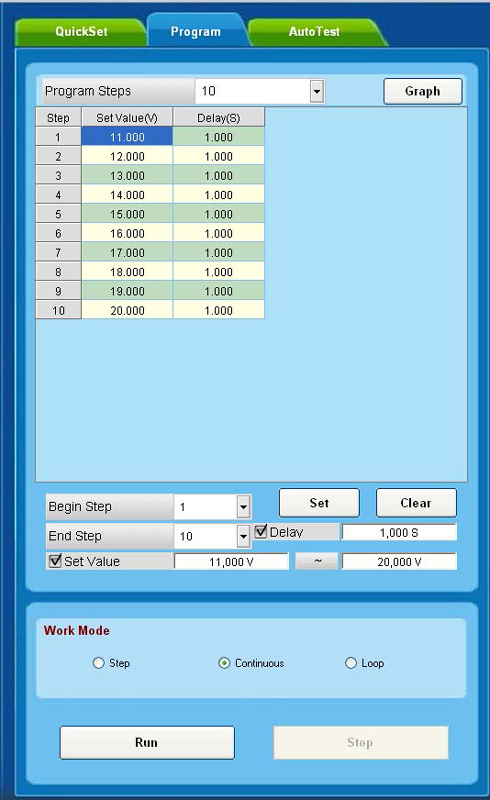

    Панель режима работы по заданной программе (по списку):

    Автоматическое тестирование по заданной программе с сохранением результата тестирования в файл базы данных.

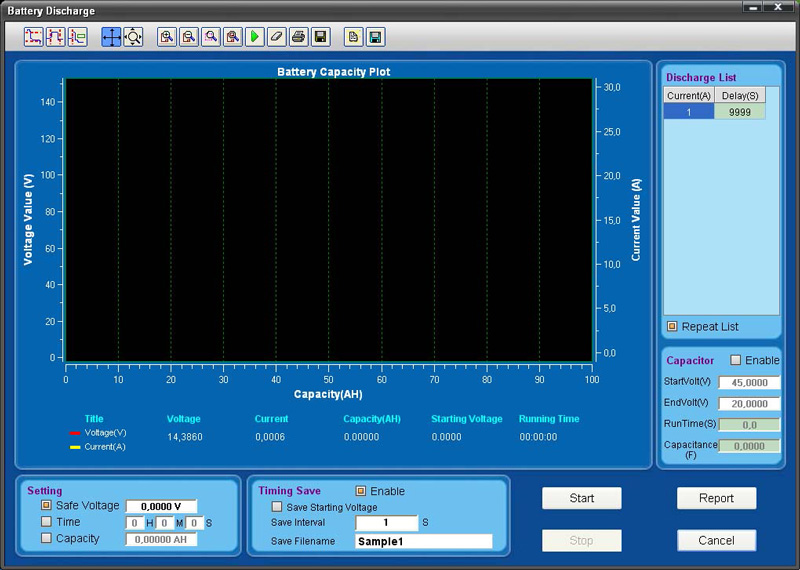

    Тестирование батарей

    Программа предоставляет широкие возможности по тестированию и определению параметров батарей. Данные тестирования могут быть проанализированы, сохранены в файл распечатаны на принтере.

  • Совместимость с АКТАКОМ ElectronicLoadPro

    • 71 626 руб.
      Добавить к заказу

      АТН-8020, электронная программируемая нагрузка

      Программируемая электронная нагрузка предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 150 В, током нагрузки до 20 А, мощность поглощения до 300 Вт.

    • 88 146 руб.
      Добавить к заказу

      АТН-8030, электронная программируемая нагрузка

      Электронная программируемая нагрузка АТН-8030: Напряжение на нагрузке 0...120 В; Ток 0...30 А; Потребляемая мощность 300 Вт; Измерение напряжения 0...18 В/0...120 В; Измерение тока 0...3 А/0...30 А; Измерение мощности 0...100 Вт/100...300 Вт; Тестирование батарей; Стабилизация напряжения на нагрузке; Стабилизация тока нагрузки; Стабилизация сопротивления нагрузки; RS-232; Габаритные размеры 254 х 214 х 88 мм; Масса 13 кг.

    • 97 291 руб.
      Добавить к заказу

      АТН-8036, электронная нагрузка

      Программируемая электронная нагрузка предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 500 В, током нагрузки до 15 А, мощность поглощения до 300 Вт.

    • 155 878 руб.
      Добавить к заказу

      АТН-8060, электронная программируемая нагрузка

      Программируемая электронная нагрузка: напряжение на нагрузке 0...150 В, ток 0...120 А, мощность 600 Вт. Режимы стабилизации: тока 0…12 А/0…120 А, напряжения 0…20 В/0…150 В, мощности 0…600 Вт, сопротивления 0,03…10 кОм/0,03…5 кОм. 2 комбинированных режима стабилизации. Режимы измерения напряжения 0...20 В/0...150 В, тока 0...12 А/0...120 А, мощности 100 Вт/600 Вт. Тестирование батарей. Динамический режим. Интерфейс RS-232/USB. Габаритные размеры 104х428х454 мм. Масса 17,6 кг

    • 154 934 руб.
      Добавить к заказу

      АТН-8065, электронная нагрузка

      Программируемая электронная нагрузка предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 500 В, током нагрузки до 30 А, поглощаемая мощность до 600 Вт.

    • 221 073 руб.
      Добавить к заказу

      АТН-8120, электронная программируемая нагрузка

      Электронная программируемая нагрузка АТН-8120: Напряжение на нагрузке 0...120 В; Ток 1 мА...240 А; Потребляемая мощность 1200 Вт; Измерение напряжения 0...18 В/0...120 В; Измерение тока 0...24 А/0...240 А; Измерение мощности 0...100 Вт/100...1200 Вт; Тестирование батарей; Стабилизация напряжения на нагрузке; Стабилизация тока нагрузки; Стабилизация сопротивления нагрузки; RS-232; Габаритные размеры 429 х 88 х 354 мм; Масса 30 кг.

    • 256 001 руб.
      Добавить к заказу

      АТН-8125, электронная программируемая нагрузка

      Программируемая электронная нагрузка АТН-8125 предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 500 В, током нагрузки до 60 А, поглощаемая мощность до 1200 Вт.

    • 256 886 руб.
      Добавить к заказу

      АТН-8180, электронная программируемая нагрузка

      Программируемая электронная нагрузка: напряжение на нагрузке 0...150 В, ток 0...240 А, мощность 1800 Вт. Режимы стабилизации: тока 0…24 А/0…240 А, напряжения 0…20 В/0…150 В, мощности 0…1800 Вт, сопротивления 0,03…10 кОм/0,03…5 кОм. 2 комбинированных режима стабилизации. Режимы измерения напряжения 0...20 В/0...150 В, тока 0...24 А/0...240 А, мощности 100 Вт/1800 Вт. Тестирование батарей. Динамический режим. Интерфейс RS-232/USB. Габаритные размеры 207х428х454 мм. Масса 32 кг

    • 279 542 руб.
      Добавить к заказу

      АТН-8185, электронная программируемая нагрузка

      Программируемая электронная нагрузка: напряжение на нагрузке 0...500 В, ток 0...120 А, мощность 1800 Вт. Режимы стабилизации: тока 0…12 А/0…120 А, напряжения 0…20 В/0…500 В, мощности 0…1800 Вт, сопротивления 0,03…10 кОм/0,03…5 кОм. 2 комбинированных режима стабилизации. Режимы измерения напряжения 0...20 В/0...500 В, тока 0...12 А/0...120 А, мощности 100 Вт/1800 Вт. Тестирование батарей. Динамический режим. Интерфейс RS-232/USB. Габаритные размеры 207х428х454 мм. Масса 32 кг

    • 418 664 руб.
      Добавить к заказу

      АТН-8240, программируемая электронная нагрузка

      Программируемая электронная нагрузка: напряжение на нагрузке 0...150 В, ток 0...240 А, мощность 2400 Вт. Режимы стабилизации: тока 0…24 А/0…240 А, напряжения 0…20 В/0…150 В, мощности 0…2400 Вт, сопротивления 0,3…10 кОм/0,3…5 кОм. 2 комбинированных режима стабилизации. Режимы измерения напряжения 0...20 В/0...150 В, тока 0...24 А/0...240 А, мощности 100 Вт/2400 Вт. Тестирование батарей. Динамический режим. Интерфейс RS-232/USB. Габаритные размеры 207х428х454 мм. Масса 32 кг.

    • 398 486 руб.
      Добавить к заказу

      АТН-8245, программируемая электронная нагрузка

      Программируемая электронная нагрузка: напряжение на нагрузке 0...500 В, ток 0...120 А, мощность 2400 Вт. Режимы стабилизации: тока 0…12 А/0…120 А, напряжения 0…20 В/0…500 В, мощности 0…2400 Вт, сопротивления 0,03…10 кОм/0,03…5 кОм. 2 комбинированных режима стабилизации. Режимы измерения напряжения 0...20 В/0...500 В, тока 0...12 А/0...120 А, мощности 100 Вт/2400 Вт. Тестирование батарей. Динамический режим. Интерфейс RS-232/USB. Габаритные размеры 207х428х454 мм. Масса 32 кг.

    • 519 849 руб.
      Добавить к заказу

      АТН-8360, электронная программируемая нагрузка

      Электронная программируемая нагрузка. Напряжение на нагрузке 0-150 В, ток в нагрузке 0-240 А, мощность 3600 Вт. VFD- дисплей, дискретная установка входных параметров, установка ограничений по мощности, RS-232/USB. Габариты 575*465*355 мм, вес 70 кг.

    • 530 882 руб.
      Добавить к заказу

      АТН-8365, электронная программируемая нагрузка

      Электронная программируемая нагрузка. Напряжение на нагрузке 0-500 В, ток в нагрузке 0-120 А, мощность 3600 Вт. VFD- дисплей, дискретная установка входных параметров, установка ограничений по мощности, RS-232/USB. Габариты 575*465*355 мм, вес 70 кг.

    • 663 809 руб.
      Добавить к заказу

      АТН-8366, электронная программируемая нагрузка

      Электронная программируемая нагрузка. Напряжение на нагрузке 0-150 В, ток в нагрузке 0-480 А, мощность 3600 Вт. VFD- дисплей, дискретная установка входных параметров, установка ограничений по мощности, RS-232/USB. Габариты 575*465*355 мм, вес 70 кг.
