САТУРН-М3 — устройство для проверки выключателей с номинальным током до 800 А

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      12 месяцев

    • Госреестр РФ

      43652-10

    • Производитель

      РАДИУС, Россия

    Назначение устройства Сатурн-М3:

    Комплектные испытательные устройства Сатурн-М2 и Сатурн-М3 предназначены для проверки характеристик автоматических выключателей переменного тока с электромагнитными, тепловыми, полупроводниковыми и электронными расцепителями на местах их установки, а также в лабораториях путем регулировки тока, протекающего через проверяемый автоматический выключатель, измерения времени и действующего значения тока в момент срабатывания автомата.

    Устройства Сатурн-М2 и Сатурн-М3 могут быть использованы для проверки отдельных типов релейной защиты.

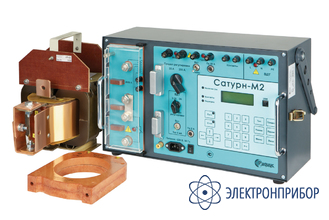

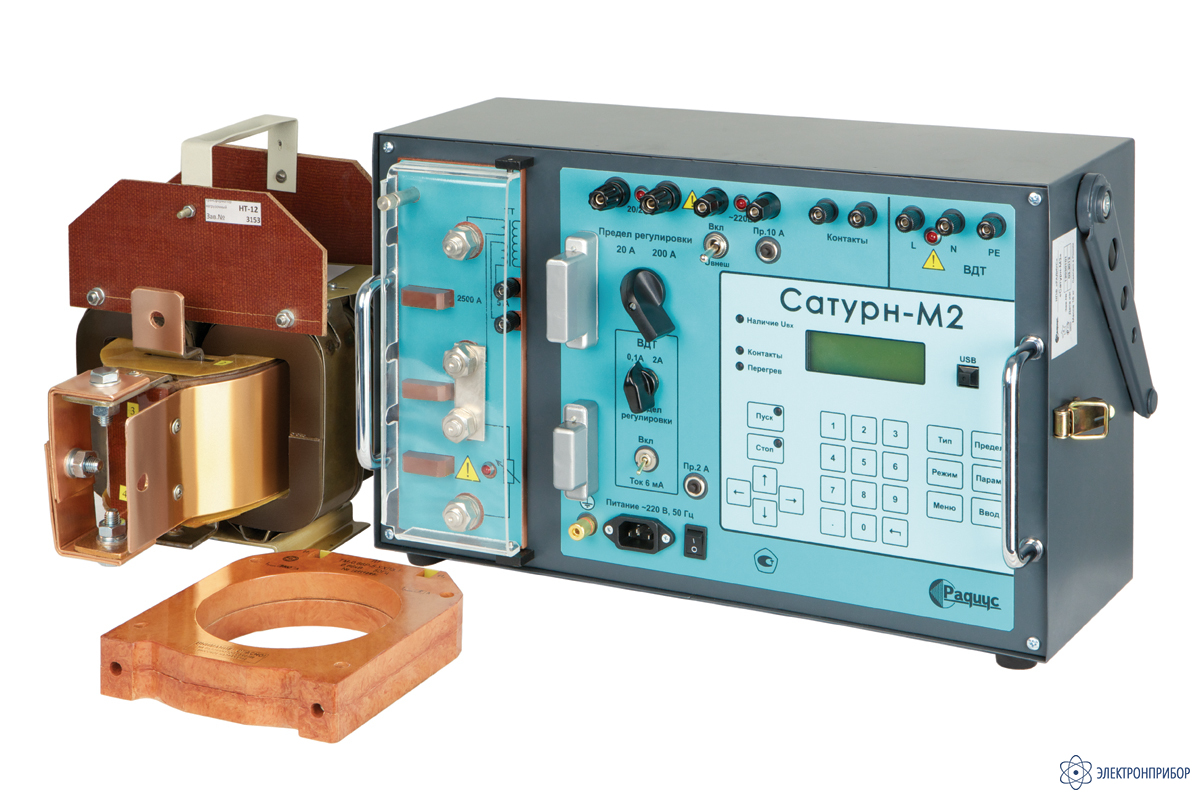

    Устройство Сатурн-М3 состоит из блока Сатурн-М2, нагрузочного и измерительного трансформатора. Устройство предназначено для проверки выключателей с номинальным током до 800 А.

    Область применения устройства Сатурн-М3:

    Проверка токов и времени срабатывания электромагнитных, тепловых, полупроводниковых и электронных расцепителей автоматических выключателей переменного тока, проверка токов и времени срабатывания выключателей, управляемых дифференциальным током.

    По условиям эксплуатации устройства удовлетворяют требованиям к группе 3 по ГОСТ 22261-94 с диапазоном рабочих температур от минус 10 до плюс 40 °C.

    Выполняемые устройством Сатурн-М3 функции:

    • Проверка характеристик автоматических выключателей, подключенных непосредственно к электросети, путем создания искусственного замыкания за местом установки проверяемого выключателя, регулирование значения тока короткого замыкания, измерение времени отключения выключателя и эффективного значения тока в момент отключения;
    • Проверка характеристик подключенных непосредственно к электросети выключателей, управляемых дифференциальным током, путем создания искусственного канала тока утечки за местом установки проверяемого аппарата, регулирование значения тока утечки, измерение времени отключения выключателя и эффективного значения тока в момент отключения;
    • Выдача и измерение регулируемого тока;
    • Автоматический контроль работоспособности основных узлов устройства при включении питания;
    • Накопление и хранение в памяти устройства информации о результатах испытаний;
    • Передача накопленной информации на РС для оформления отчетов.
  • Технические характеристики устройства для проверки выключателей с номинальным током до 800 А САТУРН-М3:

    Параметр Значения
    Независимые каналы проверки
    Канал 1 Канал проверки характеристик расцепителей автоматических выключателей (АВ)
    Канал 2 Канал проверки характеристик выключателей, управляемых дифференциальным током (ВДТ)
    Регулировка тока короткого замыкания
    Канал 1
    При подключении проверяемого выключателя к сети переменного тока 220/380В, сопротивлении цепи не более 0,1 Ом 25А...2000А
    При проверке АВ через встроенный нагрузочный трансформатор, на выходе 20/200А: Переменный ток на нагрузку:
    - сопротивление цепи не более 0,5 Ом 0,2...20А
    - сопротивление цепи не более 0,015 Ом 2,5...200А
    Канал 2
    В диапазоне 0,1А
    - переменного синусоидального тока 1...100мА
    - пульсирующего тока при угле задержки α = 0 эл. град 1...70мА
    -пульсирующего тока при угле задержки α = 90 эл. град 1...50мА
    -пульсирующего тока при угле задержки α = 135 эл. град 1...20мА
    В диапазоне 2А
    - переменного синусоидального тока 0,02...2 А
    - пульсирующего тока при угле задержки α = 0 эл. град 0,02...1,4А
    -пульсирующего тока при угле задержки α = 90 эл. град 0,02...0,5А
    -пульсирующего тока при угле задержки α = 135 эл. град 0,02...0,4А
    С трансформатором НТ-12
    На выходе нагрузочного трансформатора 120...10000А
    Диапазоны измерения силы переменного тока в канале 1
    С встроенным измерительным трансформатором тока 0,025...25А
    0,25...250А
    2,5...2500А
    С внешним измерительным  трансформатором тока 0,01...99,99кА
    Диапазоны измерения силы переменного и постоянного пульсирующего тока на выходе канала 2
    0,0001..0,1А
    0,02...2,0А
    Пределы основной приведенной погрешности измерений силы тока
    На выходе канала 1 во всех диапазонах измерения при времени измерения не менее 0,02с, не более ±(1,5% + 3 ед. мл. разр.)

    При использовании внешнего измерительного трансформатора тока(ТТ)при времени измерения не менее 0,02 с, не более

    ±(1,5% + погрешность ТТ+ 3 ед. мл. разр.)
    Синусоидального тока на выходе канала 2 во всех диапазонах измерения при времени измерения не менее 0,02 с, не более ±(0,5%+ 3 ед. мл. разр.)
    Постоянного пульсирующего тока на выходе канала 2 во всех диапазонах измерения при времени измерения не менее 0,02 с, не более ±(1,5 + 3 ед. мл. разр.)
    Диапазон задания длительности протекания тока
    0,02...7200 сек
    Диапазоны измерения времени срабатывания
    0,02...7200 сек
    0,001...0,999 сек
    1,0...99,99 сек
    1...7200 сек
    Пределы допустимой абсолютной погрешности измерений времени
    Для величин менее 1 с при определении момента срабатывания проверяемого автомата по изменению состояния контактов ±0,01 с
    Для величин менее 1 с при определении момента срабатывания проверяемого автомата по пропаданию напряжения питания или пропаданию тока ±0,02 с
    Пределы основной относительной погрешности измерений времени
    При измерении величин от 1 до 100 с ±(1% + 3 ед. мл. разр.)
    При измерении величин более 100 с ±(2% + 3 ед. мл. разр.)
    Пределы дополнительной погрешности измерений, вызванной изменением температуры на каждые 10 сек
    Тока в канале 1 ±0,5%
    Тока в канале 2 ±0,2%
    Максимальная продолжительность непрерывной работы под нагрузкой в зависимости от протекающего тока
    Ток, А:
    100
    200
    300
    500
    800
    1000
    1500
    2000
    4000
    8000
    10000
    Продолжительность непрерывной работы, с:
    непрерывно
    непрерывно
    непрерывно
    непрерывно
    120
    80
    35
    20
    5
    1,2
    0,8
    Допустимая продолжительность непрерывной работы блока при работе через внутренний трансформатор
    При установке переключателя «Предел регулировки» в положении «20 А» при токе 20 А не более 60 секунд, при токе 6 А Непрерывно
    При установке переключателя «Предел регулировки» в положении «200 А» при токе 200 А не более 5 секунд, при токе 25 А Непрерывно
    Регулировка тока в канале 1 осуществляется за счет задания требуемого значения тока, либо задания части от максимального значения диапазона регулирования тока (α), выраженной в %
    Диапазон задания α при питании проверяемого автомата от сети, % От 1 до 100
    Диапазон задания при питании проверяемого автомата через встроенный трансформатор, % От 15 до 100
    Минимальный шаг изменения α, % 0,5
    Диапазон задания приращения регулировки (Δ), % От 0,5 до 10
    Общие характеристики
    Класс проверяемых ВДТ АС, А
    Номинальный ток проверяемых ВДТ, мА 6; 10; 30; 100; 300; 500
    На выходе канала 2 формируется Синусоидальный ток
    Постоянный пульсирующий ток
    Пульсирующий ток с постоянной составляющей табилизированного тока 6 мА
    Постоянный пульсирующий ток с заданным углом задержки тока
    Угол задержки постоянного пульсирующего тока,° 0, 90, 135
    Электрическое сопротивление изоляции между гальванически развязанными цепями и корпусом, МОм, не менее 20
    Наработка на отказ, час не менее 10000
    Время установления рабочего режима, мин 10
    Электрическое питание Сеть переменного тока 220В/50Гц
    Диапазон допустимого напряжения питания, В 187....242
    Продолжительность непрерывной работы в режиме готовности, час 8
    Габаритные размеры блока Сатурн-М2 (без ручки) не превышают, мм 490х300х230
    Масса блока не превышает, кг 18
  • Комплект поставки САТУРН-М3

    Наименование Количество
    1. Блок Сатурн-М2 1
    2. Трансформатор нагрузочный НТ-12 1
    3. Измерительный трансформатор тока ТМ-0,66-Р5 1
    4. Резистор согласующий СР 1
    5. Комплект гибких соединителей №2 1
    6. Руководство по эксплуатации 1
    7. Паспорт 1
  • Дополнительная комплектация САТУРН-М3

    • Есть в наличии
      2 360 руб.
      Добавить к заказу

      СР, резистор согласующий

      Согласующий резистор СР предназначен для использования в схемах проверки автоматических выключателей с помощью устройства «Сатурн-М», путем включения параллельно первичной обмотке нагрузочного трансформатора с целью обеспечения надежной работы узла регулирования тока устройства «Сатурн».
