РТ-2048-12 — комплект для испытаний автоматических выключателей (до 12 кА)

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Межповерочный интервал

      24 месяца

    • Госреестр РФ

      67166-17

    Назначение комплекта для испытаний автоматических выключателей (до 12 кА) РТ-2048-12:

    Комплект нагрузочный измерительный с регулятором тока РТ-2048-12, ТУ 4224-001-46964690-2005 предназначен для испытания АВ с номинальным током расцепителя от 50 до 1000А - для электромагнитного расцепителя, и до 4000А - для теплового расцепителя.

    Комплект РТ-2048-12 может быть использован при прогрузке трех видов расцепителей: максимального мгновенного действия (электромагнитного), максимального с обратнозависимой выдержкой времени (теплового) и полупроводникового.

    Описание комплекта для испытаний автоматических выключателей (до 12 кА) РТ-2048-12:

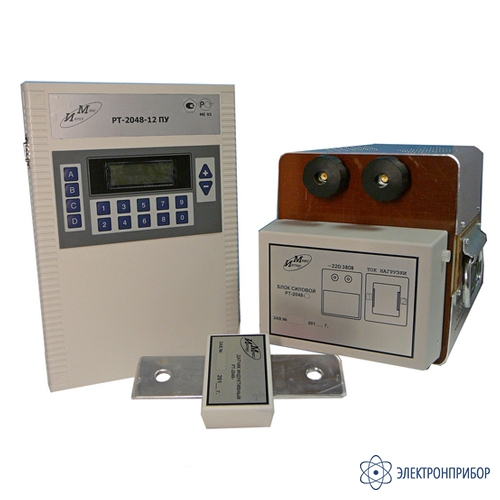

    Комплект РТ-2048-12 представляет собой переносной прибор и состоит из следующих составных частей: блока силового (БС) на базе нагрузочного импульсного трансформатора (НТИ-12), тиристорного блока и встроенного датчика индуктивного (ДИ), а также пульта управления (ПУ).

    Комплект РТ-2048-12 обеспечивает два режима работы: кратковременный (импульсный) и длительный. Регулирование испытательного тока осуществляется с помощью ПУ, который обеспечивает управление режимами испытания АВ, контроль, вычисление действующего значения и цифровую индикацию силы испытательного тока и времени отключения АВ.

  • Технические характеристики комплекта для испытаний автоматических выключателей (до 12 кА) РТ-2048-12:

    Параметр Значение
    Диапазон измерения и регулирования силы тока 100-12000 A
    Диапазон задания и измерения длительности протекания тока в кратковременном режиме 0.02-1.6 C°
    Приведенная погрешность измерения силы испытательного тока, %, не более +/-5 C°
    Относительная погрешность измерения длительности протекания испытательного тока и времени отклонения АВ,не более +/- 5 %
    Напряжение питающей сети 220+/-22.....380+/-38 В
    Ток потребления комплектом в импульсном режиме при максимальном испытательном токе 12 kА.....300 A
    Мощность потребляемая комплектом:
    - в кратковременном режиме (I max = 12kA), не более
    - в длительном режиме (I max = 6kA), не более
    - в длительном режиме (I max = 1000A), не более

    120 kBa
    30 kBa
    6 kBa
    Габаритные размеры и масса ПУ в дипломате (ДхШхВ): 405 мм x 370 мм x 75 мм
    масса 2 кг
    Габаритные размеры и масса БС (ДхШхВ): 350 мм x 220 мм x 220 мм
    масса 28 кг
    Габаритные размеры и масса датчика индуктивного (ДИ) (ДхШхВ): 230 мм x 140 мм x 45 мм
    масса 1,5 кг
  • Комплект поставки РТ-2048-12

    Наименование Количество
    1. Блок силовой 1
    2. Пульт управления 1
    3. Кабель соединительный 1
    4. Токопроводы сечением 240 мм, длиной 0,85 м 2
    5. Руководство по эксплуатации 1
    6. Свидетельство о первичной поверке 1
