SD 80, SD-80

Дополнительное оборудование для установки предварительной локализации кабельных повреждений СТЭЛЛ-4500

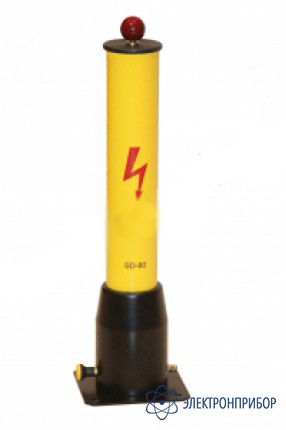

SD80 — присоединительное устройство (датчик напряжения)

Сохранить в PDF Распечатать
  • Назначение присоединительного устройства (датчика напряжения) SD80

    Присоединительное устройство по напряжению SD-80 используется при определении расстояния до однофазных мест повреждения с переходным сопротивлением в месте повреждения равным десяткам и сотням мегаом, так называемым методом колебательного разряд по напряжению.

    Метод колебательного разряда по напряжению заключается в плавном подъеме напряжения на поврежденной жиле кабеля с помощью высоковольтной испытательной установки до пробоя.

    В момент пробоя (короткого замыкания) в заряженной жиле кабеля возникают две электромагнитных волны, которые распространяются от места пробоя (места дефекта) к началу и к концу кабельной линии.

    Возникший в линии апериодический затухающий колебательный процесс фиксируется системой СТЭЛЛ-4500, подключенной к выходу испытательной установки посредством присоединительного устройства по напряжению.

    Период колебательного процесса однозначно связан с расстоянием до места пробоя, которое и вычисляется прибором при размещении измерительных курсоров на характерных точках зафиксированных колебаний.

    Технические характеристики присоединительного устройства (датчика напряжения) SD80

    Параметр Значение
    Величина входного выпрямленного (импульсного) напряжения, не более, кВ 70
    Величина выходного напряжения, не более, В 50
    Габаритные размеры, мм 490x130x130
    Вес, не более, кг 7
  • Совместимость с SD80
