Диэлектрическая (интегральная) диагностика кабельных линий

TD30 — измеритель тангенса угла диэлектрических потерь

Сохранить в PDF Распечатать
  • Назначение измерителя тангенса угла диэлектрических потерь TD30

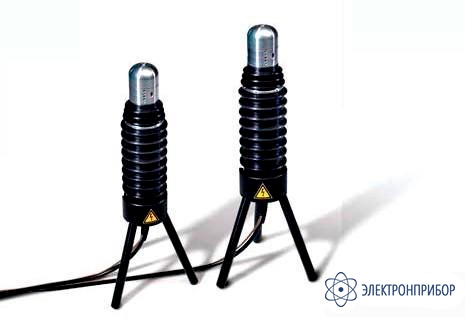

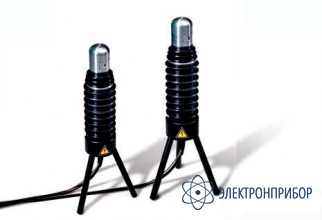

    Измеритель тангенса угла диэлектрических потерь TD30 предназначены для измерения высокого напряжения специальной формы инфранизкой частоты и силы тока и измерения тангенса угла диэлектрических потерь.

    Измеритель представляет собой цифровой измерительный прибор (ЦИП).

    Область применения измерителя тангенса угла диэлектрических потерь TD30

    TD30 применяется для диагностики состояния высоковольтной изоляции объектов электроэнергетики.

    Измеритель TD30 работает с применением внешнего источника испытательного напряжения. В качестве источника напряжения совместно с измерителем применяется установка измерительная высоковольтная серии HVA (HVA30), генерирующая напряжение специальной формы инфранизкой частоты.

    Особенности измерителя тангенса угла диэлектрических потерь TD30

    • Измерение тангенса угла диэлектрических потерь
    • Компактное и легкое по весу оборудование
    • Простота в использовании
    • Одновременное испытание и диагностика кабеля
    • Передача данных на компьютер при помощи беспроводного интерфейса Bluetooth
    • Протокол по результатом диагностики
    • Подключение тестирующего оборудования одним проводом
  • Технические характеристики измерителя тангенса угла диэлектрических потерь TD30

    Параметр Значение
    Диапазон измерений среднеквадратического значения напряжения переменного тока, кВ 1 – 23
    Частота напряжения, Гц От 0,01 до 0,1 с шагом 0,01 Гц
    Пределы допускаемой основной относительной погрешности измерения напряжения, % ± 1
    Разрешение, кВ 0,1
    Диапазон измерений силы тока, потребляемого объектом испытаний, мА 0 – 15
    Пределы допускаемой основной относительной погрешности измерения силы тока, % ± 1
    Разрешение, мкА 1
    Диапазон измерений тангенса угла диэлектрических потерь 1×10-4 – 1
    Пределы допускаемой основной абсолютной погрешности измерения тангенса угла диэлектрических потерь ± 1×10-4
    Разрешение ± 1×10-5
    Электрическое питание Две батареи типа «С» напряжением 1,5 В
    Габаритные размеры (длина×диаметр), мм 240×80
    Масса, кг 3
    Температура окружающего воздуха, °С от – 5 до + 45
    Относительная влажность воздуха, % до 85
  • Комплект поставки TD30

    Наименование Количество
    Измеритель тангенса угла диэлектрических потерь TD30 1
    Кабель высоковольтный 1
    Кейс для транспортировки 1
    Модуль Bluetooth для ПК 1
    Кабель заземления 1
    ПО «TD Control Center» 1
    Руководство по эксплуатации 1
    Методика поверки 1
  • Дополнительная комплектация TD30

  • Совместимость с TD30

    • 1 216 711.90 руб.
      Добавить к заказу

      HVA30, высоковольтная СНЧ установка для испытаний кабелей с изоляцией из сшитого полиэтилена, 30 кВ

      Высоковольтная установка HVA30 представляет собой легкую в использовании, изготовленную в одном корпусе, контролируемую микропроцессором, портативную установку для полевого использования, для высоковольтного тестирования высоким постоянным напряжением или напряжением сверх низкой частоты (VLF) диэлектрических свойств различных типов электрической изоляции. Выходная мощность: 0,5 µF, 0,1 Гц, 23 кВ (действ.); 0-33 кВ СНЧ AC (Пиковое), варьируемая частота 0,02 до 0.1 Гц; 0 - 30 кВ DC (постоянное, обоих полярностей); Полностью автоматическое тестирование; Цифровое измерение действующего значения тока и напряжения; Автоматическое измерение сопротивления и емкости; Функция осциллографа и определение пробоя; Функция прожига; Оптимизация частоты тестирования; Поставляется в комплекте с программным обеспечением; Интерфейс RS-232 , память хранения результата; Питание 110-230 В, 50/60 Гц; В комплекте набор тестовых проводов длиной 4,5 м; Размеры 430 x 360 x 250 мм; Вес 20 кг.

    • 2 393 026.50 руб.
      Добавить к заказу

      HVA30-5 (увеличенной мощности), высоковольтная СНЧ установка для испытаний кабелей с изоляцией из сшитого полиэтилена, 30 кВ

      Высоковольтная установка HVA30-5 (увеличенной мощности) представляет собой легкую в использовании, изготовленную в одном корпусе, контролируемую микропроцессором, портативную установку для полевого использования, для высоковольтного тестирования высоким постоянным напряжением или напряжением сверх низкой частоты (VLF) диэлектрических свойств различных типов электрической изоляции. БОЛЕЕ МОЩНАЯ ВЕРСИЯ СИСТЕМЫ HVA-30. Выходная мощность: 3,4 µF, 0,1 Гц, 23 кВ (действ.); Тестирование однофазного кабеля длиной до 11 км (0,1 Гц, 23 кВ действ.) или трехвазного до 3,8 км; На пониженной частоте 0.02 Гц тестирование кабеля длиной до 50 км.
