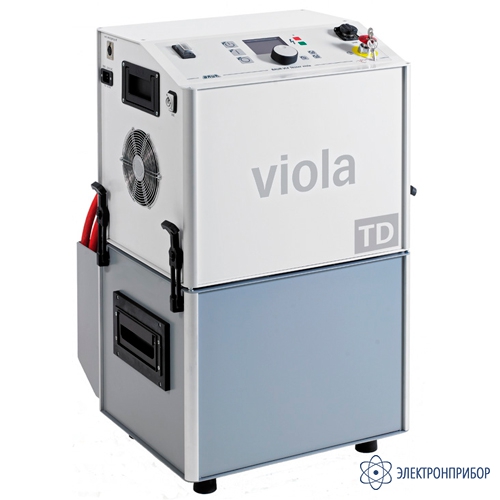

VIOLA-TD — автоматическая система для испытаний кабелей с изоляцией из сшитого полиэтилена

Код товара: 28795
  • 75978-19

    • Межповерочный интервал

      24 месяца

    • Госреестр СИ РФ

      75978-19 до 22.08.2024

    • Производитель

      BAUR, Австрия

    Назначение автоматической системы для испытаний кабелей с изоляцией из сшитого полиэтилена VIOLA-TD:

    Портативный прибор viola TD предназначен для следующего:

    • Испытание кабеля;
    • Испытание кабельной оболочки;
    • Диагностика кабеля:
      - Измерение коэффициента диэлектрических потерь;
      - Испытание MWT (Monitored Withstand Test) с измерением коэффициента диэлектрических потерь;
      - Измерение частичных разрядов*в сочетании с системой диагностики ЧР BAUR PD-TaD 62 и ПО BAUR 4.

    Описание автоматической системы для испытаний кабелей с изоляцией из сшитого полиэтилена VIOLA-TD:

    Новое поколение технологий оценки состояния кабельных систем

    • Испытание кабеля и измерение коэффициента диэлектрических потерь с помощью одного прибора;
    • Простая и быстрая подготовка к проведению испытания;
    • Автоматизированные процессы испытания и диагностики;
    • Высокая мощность и компактность.

    Испытание СНЧ

    Позволяет за кратчайшее время найти повреждения изоляции кабелей с полимерной и пропитанной бумажной изоляцией, не нарушая качества изоляционного материала.

    Измерение коэффициента диэлектрических потерь напряжением СНЧ truesinus® 0,1 Гц

    Позволяет получить подробную информацию о степени старения кабелей с пропитанной бумажной изоляцией, а также ПЭ- и СПЭ-кабелей. Измерение коэффициента диэлектрических потерь ПЭ- и СПЭ-кабелей позволяет идентифицировать новые кабели, кабели слабо и сильно пораженные «водными триингами». Это дает возможность определить степень срочности замены таких кабелей.

    Испытание MWT с измерением коэффициента диэлектрических потерь

    Сочетает в себе испытание кабеля и измерение коэффициента диэлектрических потерь, что позволяет выполнить точную и полную оценку состояния кабеля. Кроме того, благодаря оптимальной длительности испытания, нагрузка на кабель сведена к минимуму.

    Особенности автоматической системы для испытаний кабелей с изоляцией из сшитого полиэтилена VIOLA-TD:

    • Способность работать в непрерывном режиме;
    • Максимальное испытательное напряжение 44 кВдейств. /62 кВпик.;
    • Формы напряжения: СНЧ truesinus®, прямоугольное напряжение СНЧ и постоянное напряжение;
    • Технология испытаний СНЧ truesinus® обеспечивает воспроизводимое чистое синусоидальное высокое напряжение;
    • Испытание кабелей согласно: IEC 60060-3, IEC 60502.2, CENELEC HD 620/621 (DIN VDE 0276- 620/621), IEEE 400-2012, IEEE 400.2-2013;
    • Испытание кабельной оболочки согласно IEC 60502/IEC 60229;
    • В сочетании с генератором PD-TaD 62 возможны следующие дополнительные функции: функция диагностики ЧР и MWT;
    • Измерение коэффициента диэлектрических потерь для кабелей среднего напряжения до 35 кВ;
    • Испытание MWT согласно стандарту IEEE 400.2:
      – Испытание MWT с измерением коэффициента диэлектрических потерь;
      – Комплексное испытание MWT с измерением коэффициента диэлектрических потерь и ЧР (в сочетании с системой диагностики ЧР BAUR PD-TaD 62 и ПО BAUR 4);
    • Высокоточное измерение коэффициента диэлектрических потерь с точностью 1 x 10-4;
    • Регистрация токов утечки с помощью устройства VSE-Box (опция);
    • Автоматически и индивидуально программируемые процессы диагностики, включая оценку.

  • Технические характеристики портативного устройства для высоковольтных испытаний синусоидальным напряжением сверхнизкой частоты VIOLA-TD:

    Параметр Значение
    Выходное напряжение
    Диапазон частот 0,01 – 0,1 Гц
    СНЧ truesinus® 1–44 кВдейст (62 кВпик)
    СНЧ прямоугольное напряжение 1…60 кВ
    Постоянное напряжение ±1…60 кВ
    Разрешение 0,1 кВ
    Точность 1%
    Диапазон нагрузок
    (испытание СНЧ)    		 1 нФ – 10 мкФ
    Выходной ток
    Диапазон измерений 0–70 мА
    Разрешение 1 мкА
    Точность 1%
    Максимальная емкостная нагрузка 0,85 мкФ при 0,1 Гц, 44 кВдейст./62 кВпик.;
    2,7 мкФ при 0,03 Гц, 44 кВдейст./62 кВпик.;
    7,7 мкФ при 0,01 Гц, 44 кВдейст./62 кВпик.
    Измерение коэффициента диэлектрических потерь
    СНЧ truesinus® 1–44 кВдейст
    Диапазон нагрузок 10 нФ – 10 мкФ
    Разрешение 1 x 10-6
    Точность 1 x 10-4
    Диапазон измерений 1 x 10-4 – 21 000 x 10-3
    Частота измерения тангенса дельта 0,1 Гц
    Автоматическая регистрация и компенсация токов утечки C помощью устройства VSE-Box (опция)
    Генератор диагностических отчетов Diagnostic Reporter
    Приложение для обработки и оценки протоколов испытаний и измерений На базе MS Excel с версии MS Excel 2007 по MS Excel 2016
    Общие характеристики
    Входное напряжение 100–260 В, 50/60 Гц
    Потребляемая мощность Максимальная 1 400 ВА
    С защитой от обратного напряжения До 13 кВ
    Вид защиты IP24
    Интерфейс для передачи данных USB 2.0
    Габариты без учета отсека для хранения кабеля Высоковольтный
    элемент    		 505 x 503 x 405 мм
    Блок управления 505 x 433 x 405 мм
    Общие (обе части) 505 x 854 x 405 мм
    Вес Высоковольтный элемент 57 кг
    Блок управления 19 кг
    Температура окружающей среды (рабочая) От -10 до +50 °C
    Температура хранения От -20 до +60 °C
    Безопасность и ЭМС Соответствует директиве ЕС по низковольтному оборудованию (2014/35/EC), по электромагнитной совместимости (2014/30/EC) и стандарту «Испытания на воздействие внешних факторов» EN 60068-2 и далее
    Пользовательский интерфейс на 13 языках Английский, китайский (Китай), китайский (Тайвань), немецкий, французский, итальянский, корейский, голландский, польский, португальский, русский, испанский, чешский

  • Комплект поставки VIOLA-TD

    № Наименование Количество
    1 Автоматическая система для испытаний кабелей с изоляцией из сшитого полиэтилена VIOLA-TD 1
    2 Высоковольтный соединительный кабель, 10 м (несъемный) 1
    3 Разрядный и заземляющий стержень GDR 80-272 1
    4 Кабель заземления, 3 м, с зажимом 1
    5 Шунтирующий штекер для внешнего устройства аварийного выключения 1
    6 Генератор диагностических отчетов Diagnostic Reporter на USB-флеш-накопителе 1
    7 G-образный зажим, 45 мм 1
    8 Комплект для измерения тангенса дельта 1
    9 Сетевой кабель, 2,5 м 1
    10 Руководство по эксплуатации 1
    11 Дополнительное руководство по измерению коэффициента диэлектрических потерь 1
    12 Краткое руководство 1

    Дополнительная комплектация VIOLA-TD:

    (Поставляется за отдельную плату)

    № Наименование
    1 Комплект для подключения VSE-устройства (для автоматической
    регистрации и компенсации токов утечки)
    2 Внешнее устройство аварийного выключения с сигнальными
    лампами, длина кабеля 25 или 50 м
    3 Разрядный и заземляющий стержень GDR 80-272
    4 Транспортировочная тележка
    5 Портативная система диагностики ЧР PD-TaD 62
    6 Дистанционное управление с помощью ПО BAUR: ноутбук, включая: установленную операционную систему Windows; установленное ПО BAUR 4 (испытание кабеля и кабельной оболочки); сумку; кабель USB 2.0, 3 м
    7 Интерфейс для геоинформационных систем (функция ПО)
    8 Интеграция карт (карты стран предоставляются по запросу (функция ПО))
