CPDA-15 — переносная автономная система диагностики состояния изоляции кабельных линий неразрушающим методом

Код товара: 33330
  • 68222-17
    Переносная автономная система диагностики состояния изоляции кабельных линий неразрушающим методом CPDA-15 Переносная автономная система диагностики состояния изоляции кабельных линий неразрушающим методом CPDA-15 Переносная автономная система диагностики состояния изоляции кабельных линий неразрушающим методом CPDA-15

    • Гарантия

      1 год

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      68222-17 до 07.08.2027

    • Производитель

      Димрус, Россия

    Назначение переносной автономной системы диагностики состояния изоляции кабельных линий неразрушающим методом CPDA-15:

    Измерительная система CPDA предназначена для оперативной диагностики, поиска и локализации мест возникновения дефектов в изоляции на основании измерения и анализа частичных разрядов (ЧР) и применима для контроля изоляции во всех типах кабелей высокого напряжения. Установка CPDA может быть использована при испытании вводимых в эксплуатацию новых кабельных линий, и для проведения анализа состояния старых кабелей, находящихся в эксплуатации.

    Особенности автономной системы диагностики состояния изоляции кабельных линий неразрушающим методом CPDA-15:

    • Неразрушающая оперативная диагностика изоляции кабеля, концевых и соединительных муфт;
    • Использование максимально чувствительного метода анализа частичных разрядов;
    • Локация мест возникновения дефектов в линии;
    • Встроенное измерение тангенса угла потерь в изоляции кабельной линии;
    • Минимальные габариты за счет использования затухающего переменного напряжения (DAC);
    • Портативная система, не имеющая аналогов по габаритам и стоимости;

    Состав переносной автономной системы диагностики состояния изоляции кабельных линий неразрушающим методом CPDA-15:

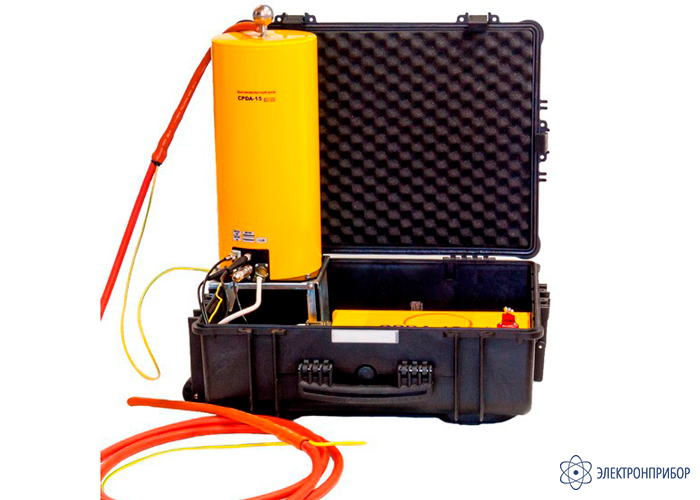

    Переносная автономная система CPDA-15 состоит из высоковольтного блока в транспортном чемодане.

    Высоковольтный блок включает в себя:

    • Источник с электронным переключателем, индуктивной катушкой для создания переменного испытательного напряжения.
    • Сетевой блок зарядки, аккумулятор и контроллер управления, стационарно смонтированные в общем чемодане.

    Комплект поставки CPDA:

    • Высоковольтный блок в транспортном чемодане;
    • Ноутбук (не входит в базовую поставку, поставка ноутбука оговаривается отдельно);
    • Сумка с принадлежностями;
    • Калибратор;
    • Программное обеспечение;
    • Инструкция по эксплуатации.

    Проведение испытаний кабельной линии

    Управление процессом проведения измерений, в целях безопасности, производится дистанционно с ноутбука, с использованием стандартного беспроводного интерфейса WI-FI. Хранение, анализ и обработка сигналов ЧР осуществляется в ноутбуке и может проводиться как на месте испытаний, так и в офисе.

    Для проведения диагностики состояния изоляции кабельная линия в течение нескольких секунд заряжается небольшим током от встроенного источника до заданного значения напряжения, а затем через резонансную катушку разряжается с помощью электронного переключателя на землю.

    В результате в цепи, состоящей из емкости контролируемого кабеля и индуктивности катушки, возникает резонансный процесс. На кабельную линию воздействует синусоидальное затухающее переменное напряжение (DAC) с частотой колебаний от 50 Гц до 1000 Гц, в зависимости от емкости испытуемого объекта (длины кабельной линии).

    Осциллирующее (затухающее) напряжение воздействует на испытуемый объект менее одной секунды, поэтому не оказывает отрицательного влияния на состояние изоляции и не повреждает кабель.

    Техническое состояние кабельной линии определяется по результатам измерения и анализа разрядов при помощи встроенной экспертной системы «PD-Expert». Оцениваются следующие параметры:

    • наличие и уровень частичных разрядов;
    • напряжение возникновения разрядов;
    • место возникновения разрядов;
    • тип дефекта в изоляции;
    • тангенс угла потерь в изоляции.

    Анализ и оценка характерных параметров частичных разрядов и локализация места возникновения позволяют выработать критерии для дальнейшего обслуживания или замены кабелей.

  • Технические характеристики переносной автономной системы диагностики состояния изоляции кабельных линий неразрушающим методом CPDA-15:

    Параметр Значение
    CPDA-15 CPDA-30 CPDA-60
    Максимальное выходное напряжение, кВ 18 Пик
    12,5 СКЗ    		 28 Пик
    20 СКЗ    		 56 Пик
    40 СКЗ
    Зарядный ток ВН, мА до 12 до 10
    Диапазон емкостей кабельной линии, мкФ 0,05 ÷ 10
    Диапазон измеряемых ЧР, пКл 10 ÷ 100000
    Частота измеряемых ЧР, МГц 0,15 ÷ 50,0
    Диапазон частот DAC, Гц 20 ÷ 1000
    Измерение «tg δ» изоляции да
    Напряжение сетевого питания, В AC/DC 110 ÷ 240
    Время работы от аккумулятора, часов 4 ÷ 8
    Габариты в транспортном виде, мм 260 х 520 х 670
    Вес в транспортном виде, кг 35 60 120

  • Комплект поставки CPDA-15

    № Наименование Количество
    1 Система контроля изоляции кабельных линий CPDA в составе:
    - блок обработки данных 1
    - высоковольтный источник 1
    2 Комплект соединительных кабелей 1
    3 Диск с ПО «CPDA» 1
    4 Формуляр 1
    5 Руководство по эксплуатации 1
