ВФМ-3 — вольтамперфазометр

Сохранить в PDF Распечатать

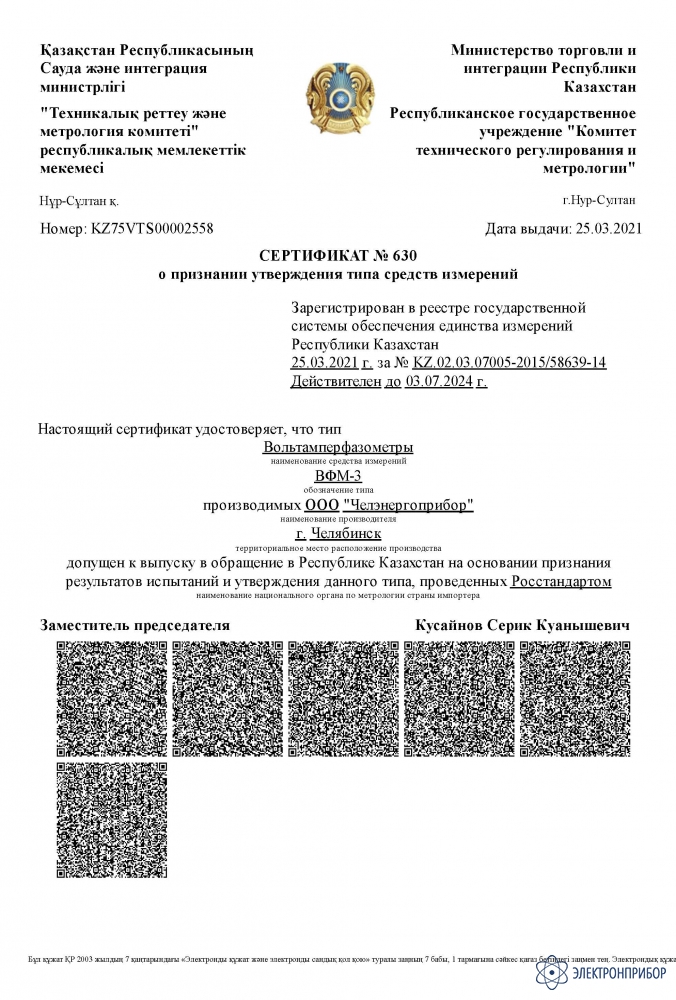

  • Сертификаты

    Назначение вольтамперфазометра ВФМ-3

    Вольтамперфазометр ВФМ-3 предназначен для измерения действующего значения трех фазных и трех линейных напряжений и силы переменного тока с одновременным вычислением активной и реактивной мощностей в цепи, а также измерения частоты, угла сдвига фаз между фазными напряжениями, между током и напряжением, а также для определения последовательности чередования фаз в трехфазных системах.

    ВФМ-3 может применяться при комплексных испытаниях защит генераторов, трансформаторов, линий, в цепях трансформаторов тока и напряжения, наладки фазочувствительных схем релейной защиты и др.

    Особенности вольтамперфазометра ВФМ-3

    • Самый компактный и легкий (0,3 кг) из современных 3-фазных вольтамперфазометров.

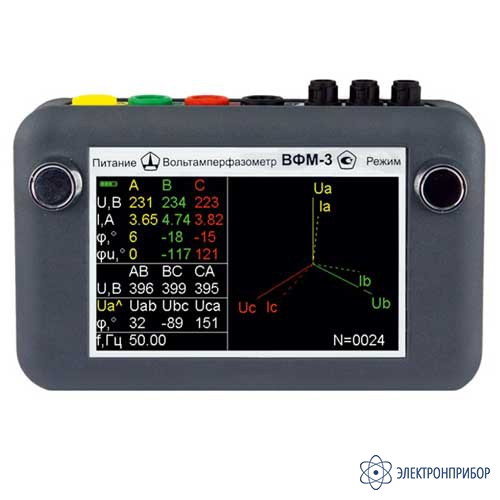

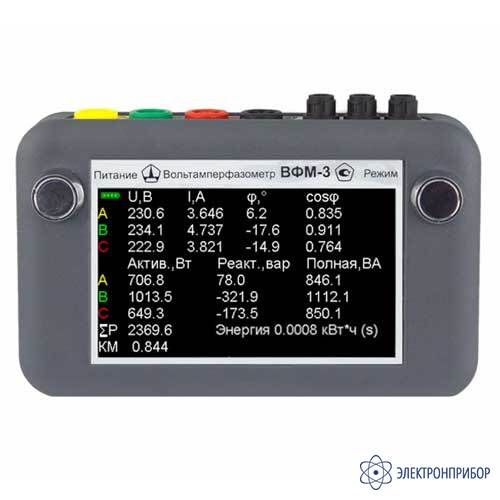

    • На 4.3” цветном индикаторе помещаются одновременно все основные результаты измерений, может выводиться векторная диаграмма.
    • Измерение силы переменного тока в пределах 0...50 мА без разрыва цепи. При этом абсолютная погрешность не превышает ±1 мА.
    • Измерение сдвига фаз между напряжением и током, в том числе при токе менее 50 мА. Абсолютная погрешность при токе от 50 мА и более - в пределах ±1 град, при токе 15 мА - не более ±3 град.

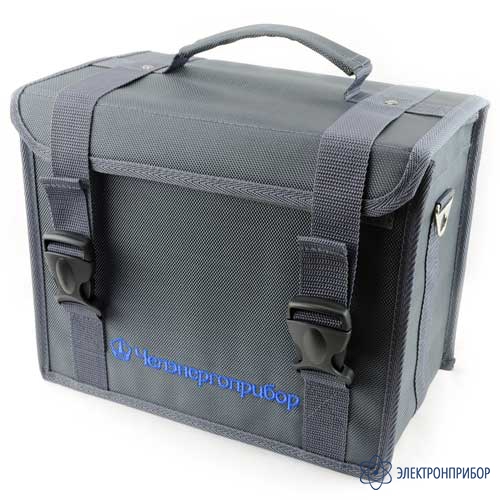

    • Переноска в сумке осуществляется при воткнутых в измерительный блок проводах. Для перехода в рабочее положение не требуется втыкать разъемы, достаточно просто открыть сумку.
  • Технические характеристики вольтамперфазометра ВФМ-3

    Параметр Значения
    Диапазоны измерения
    Действующего значения напряжения переменного тока 0...460.0 В
    Действующего значения силы переменного тока 0...30.00 А
    Угла сдвига фаз между напряжением и напряжением, током и током, напряжением и током -180...+180 град
    Активной (реактивной) мощности 0...13800 Вт (Вар)
    Частоты напряжения и силы переменного тока 45...65 Гц
    Предел допускаемой относительной погрешности измерения
    Действующего значения напряжения переменного тока ± [0,2+0,01(Uк /Uи -1)]% ± 1 мзр
    Действующего значения силы переменного тока ± [0,7+0,005(Iк /Iи -1)]% ± 1 мзр
    Частоты напряжения и силы переменного тока ± 0,1%
    Прочие параметры
    Предел допускаемой погрешности измерения угла сдвига фаз между напряжением и током (при напряжении не менее 30 В и силе тока не менее 100 мА) ± 1 град
    Входное сопротивление каналов напряжения не менее1 МОм
    Раскрытие магнитопровода токоизмерительных клещей 16 ± 0,5 мм
    Общие данные
    Прибор определяет порядок чередования фаз в трехфазной системе +
    Питание от четырех аккумуляторов или элементов питания габарита АА
    Время непрерывной работы от полностью заряженных аккумуляторов емкостью 2500 мАч 8 часов
    Условия эксплуатации температура окружающей среды -20...+55 °С; относительная влажность воздуха (без конденсации влаги), не более80 % при 25 °С; атмосферное давление 84...106,7 кПа
    Время установления рабочего режима, с, не более 15
    Входное сопротивление каналов напряжения, МОм, не менее 1
    Максимальный диаметр провода, охватываемого клещами, мм, не менее 8
    Масса без принадлежностей, не более, кг

    0,3

    Габариты 150x95x34
    Средний срок службы прибора, не менее, лет 10
    Средняя наработка на отказ, не менее, часов 3000
  • Комплект поставки ВФМ-3

    Наименование Количество
    Вольтамперфазометр ВФМ-3 1

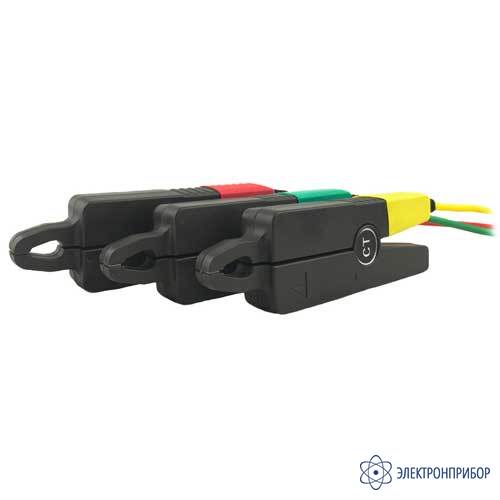

    Токовые клещи со шнуром для подключения 3

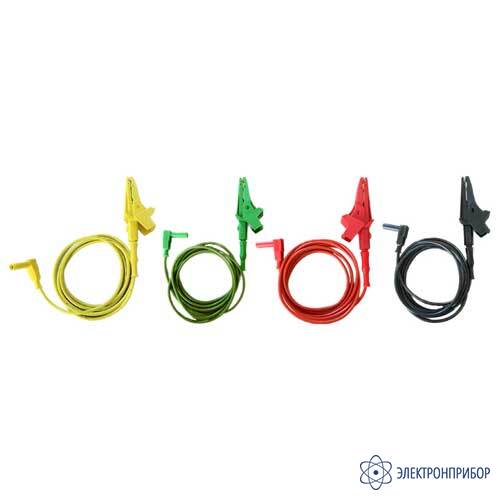

    Щупы с проводами для измерения напряжения 4

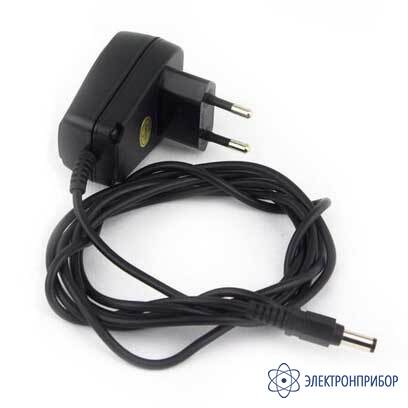

    Блок питания 1
    Руководство по эксплуатации и паспорт 1
    Сумка для переноски прибора и принадлежностей 1
