ПЭМ-02, ПЭМ 02, ПЭМ02

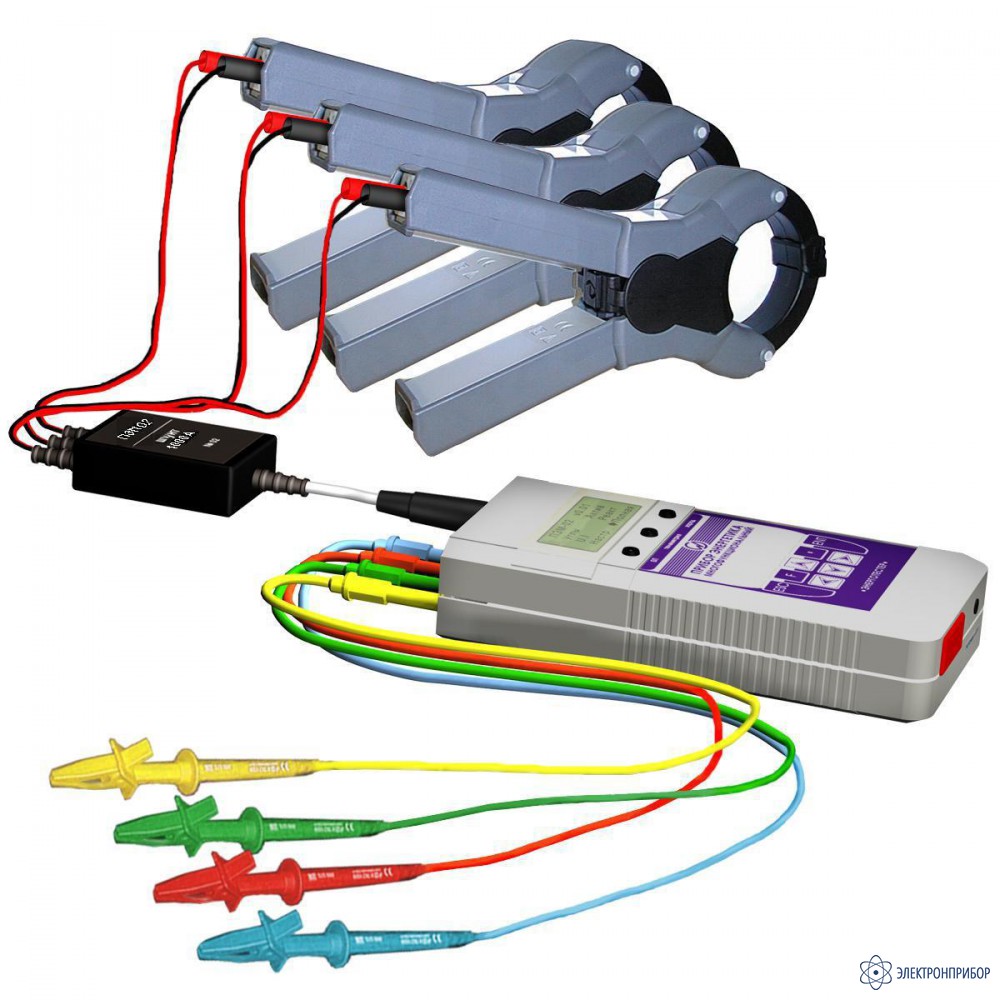

ПЭМ-02 — прибор энергетика многофункциональный

Сохранить в PDF Распечатать
    • Гарантия

      18 месяцев

    • Госреестр РФ

      25726-03

    • Производитель

      Прочие

    Назначение прибора ПЭМ-02:

    Энерготестер ПЭМ-02 предназначен:

    • Для измерения электроэнергетических величин в одно- и трехфазных сетях:
      • Действующего значения напряжения и силы переменного тока;
      • Активной, реактивной и полной мощности;
      • Частоты переменного тока;
      • Угла между напряжением и напряжением, током и током, напряжением и током в каждой фазе;
      • Коэффициента мощности;
    • Для проверки правильности подключения трехфазных и однофазных счетчиков электроэнергии к измерительным цепям и правильности их работы на месте их эксплуатации;
    • Для комплексных испытаний и наладки электрооборудования, схем релейной защиты;
    • Для регистрации измеренных значений (U,I,P,Q,фазы,Kр) в течение 7 суток (при усреднении 30 мин) или 6 часов (при усреднении 1мин) с дальнейшй обработкой на компьютере.

    Модификации энерготестера ПЭМ-02:

    Энерготестер ПЭМ-02 выпускается в двух вариантах исполнения:

    Все метрологические характеристики для обоих вариантов одинаковы.

    Энерготестер ПЭМ-02И позволяет проводить архивирование результатов измерений во внутренней энергонезависимой памяти и имеет в своем составе стандартный последовательный интерфейс для передачи архивов во внешние устройства. В этом режиме происходит архивирование (запись в энергонезависимую память) информации о значениях следующих измеряемых параметров:

    • Частота сети,
    • Действующие значения фазных напряжений,
    • Действующие значения линейных напряжений,
    • Действующие значения фазных токов,
    • Углы между первыми гармониками фазных напряжений,
    • Углы между первыми гармониками фазных напряжений и токов,
    • Активная мощность по каждой фазе.

    В архив записываются значения измеренных параметров, усредненные либо за 1 минуту, либо за 30 минут. Максимально возможный размер архива составляет:

    • 6 часов (360 минут) при усреднении за 1 минуту,
    • 7,5 суток (180 часов) при усреднении за 30 минут.

    При записи в энергонезависимую память каждый архив сопровождается временем начала, временем окончания и временем усреднения.

    Архивная информация доступна для просмотра только на ПЭВМ с помощью ПО "Энергомониторинг ПЭМ-02", где можно оценить динамику изменения измеренных и расчетных параметров за весь период наблюдения. На основании информации, сохраненной в архивах, на ПЭВМ так же рассчитываются значения реактивной мощности, полной мощности и коэффициента мощности.

  • Основные технические характеристики энерготестера ПЭМ-02 :

    Параметр ПЭМ-02 1000А ПЭМ-02 100А ПЭМ-02 100А + 1000А ПЭМ-02 10А ПЭМ-02 10А + 1000А ПЭМ-02 10А + 100А
    Класс точности прибора 1,0
    Диапазон измерения напряжения, В 40 - 400
    Диапазон измерения тока, А (Определяется типом токовых клещей) 5-150 А, 50-1200 А 0,5-15 А, 5-150 А 0,5-15 А, 5-150 А ; 5-150 А, 50-1200 А 0,5-15 А 0,5-15 А; 5-150, 50-1200 А 0,5-15 А (10); 0,5-15 А, 5-150 А
    Диапазон рабочих температур, °C от -20 до 55
    Продолжительность работы от встроенных аккумуляторов, ч 4
    Масса прибора, кг 0,5
  • Комплект поставки ПЭМ-02

    Наименование Количество
    Прибор ПЭМ-02 1
    Блок питания 1
    Аккумуляторные батареи 1
    Щупы тестерные 1
    Кабель измерительный "Ток" 1
    Сумка для переноски прибора 1
    Комплект клещей (в зависимости от модификации) 1
