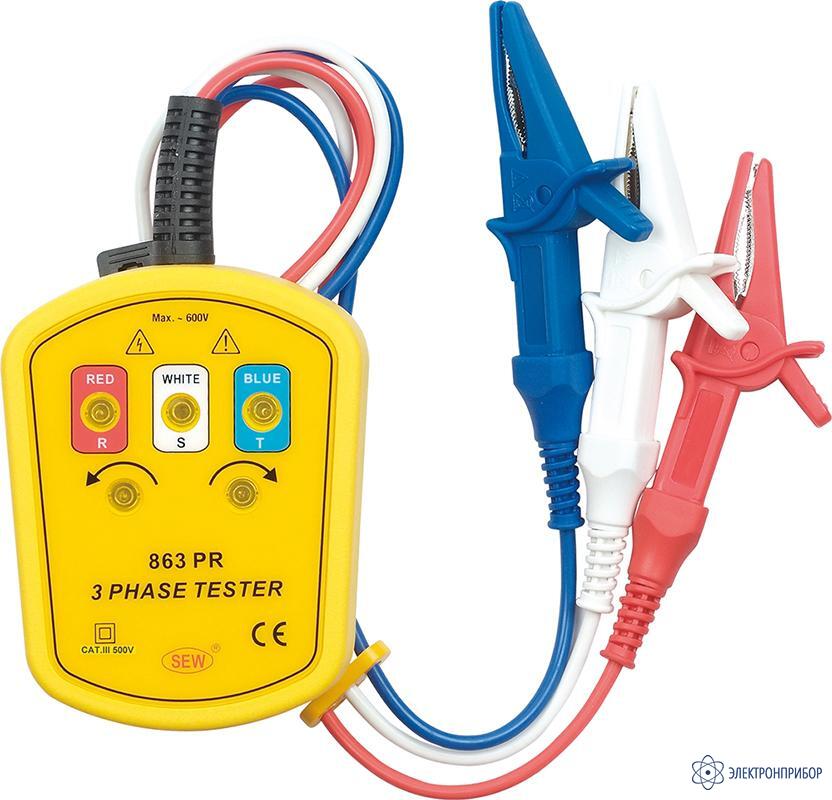

863 PR — измеритель порядка чередования фаз

Сохранить в PDF Распечатать
  • Назначение измерителя 863 PR:

    Измеритель порядка чередования фаз 863 PR: Определение наличия и порядка чередования фаз; Используется электронная схема индикации; Комплектуется удобными зажимами типа «крокодил», позволяющими легко подключаться к выводам различной конфигурации до 35 мм; Позволяют проводить измерения в 3-х фазных цепях в широком диапазоне напряжений от 100 В до 600 В; Идеально подходят для использования на конвейерных линиях, насосных станциях и в механизмах электроприводов; Обеспечена высокая степень электробезопасности; Влагозащитное и компактное исполнение, удобен и прост в эксплуатации; Изготовлен из высокопрочного пластика; Масса 115 г.

  • Технические характеристики измерителя 863 PR:

    Параметр Значения
    Диапазон рабочих напряжений 100…600 В; 45…70 Гц
    Индикатор наличия фазы Три неоновых лампы (R, S, T)
    Индикатор порядка чередования фаз Две неоновых лампы
    Индикатор порядка подключения обмоток электродвигателя Два светодиода (L1L2L3, L2L1L3)
    Измерительные провода Три съемных цветных провода; длина 0,5 м; зажимы типа «крокодил» с захватом до 35 мм
    Условия эксплуатации Минус 10 °С….40 °С; относительная влажность не более 85 %
    Источник питания 9 В (тип «Крона»)
    Габаритные размеры 102 х 78 х 35 мм
    Масса 115 г (провода 97 г)
  • Комплект поставки 863 PR

    Наименование Количество
    Измерители порядка чередования фаз 863 PR 1
    Измерительные провода 3
    Батарея 1
    Транспортная сумка 1
    Руководство по эксплуатации 1
