УВНФ 6 10 С З, УВНФ610СЗ

Указатели правильности чередования фаз

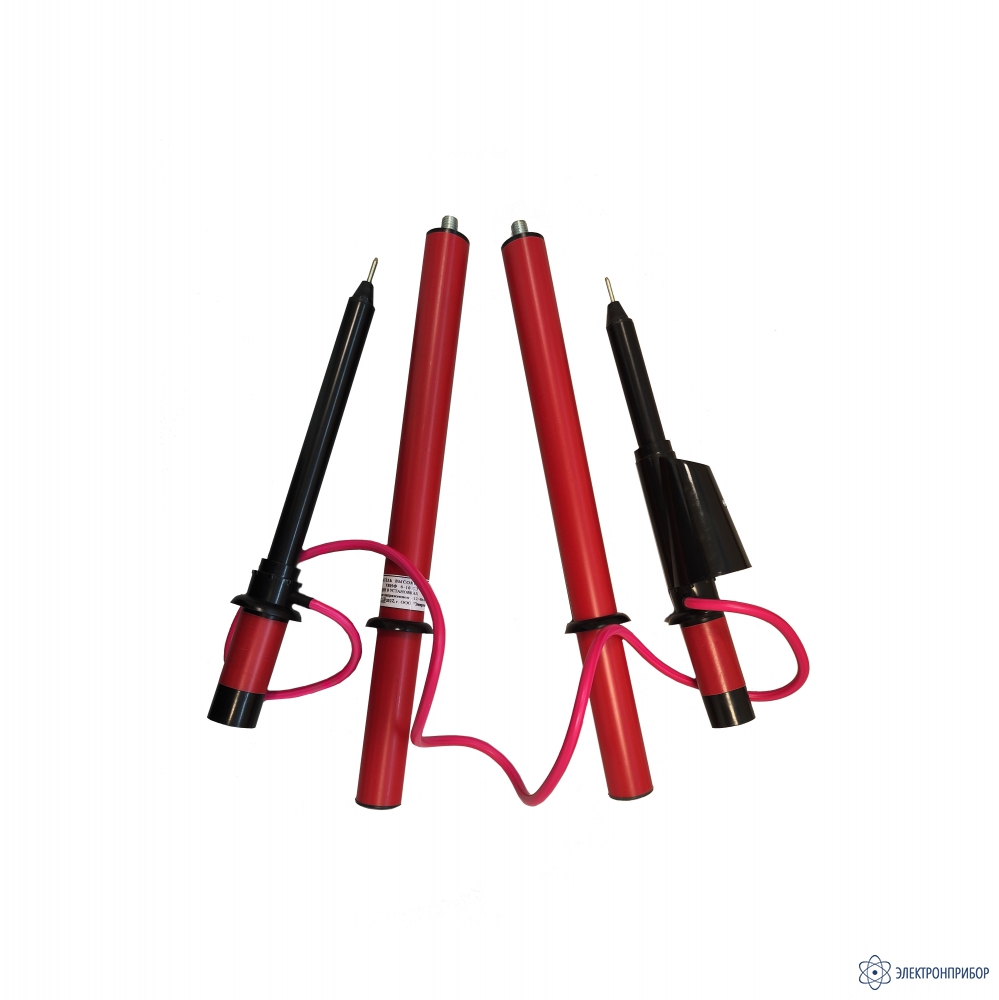

УВНФ 6-10СЗ — фазоуказатель двухполюсный контактного типа

Код товара: 71374
  • в наличии

    • Гарантия

      2 года

    • Артикул

      92

    Назначение фазоуказателя двухполюсного контактного типа УВНФ 6-10СЗ:

    Указатель высокого напряжения для проверки совпадения фаз УВНФ 6-10СЗ предназначен для проверки совпадения фаз кабельных и воздушных линий, а также как двухполюсный указатель для определения наличия или отсутствия напряжения, особенно в условиях наведенного напряжения, на воздушных линиях и электроустановках переменного тока напряжением 6-10 кВ частотой 50 и 60Гц.

    Указатель может использоваться для проверки целостности высоковольтных nредохранителей,отключенноrо положения фаз выключателей, а также для проверки совпадения фаз на отключенном линейном разьединителе ВЛ 6-10 кВ.

    Указатель УВНФ 6-10СЗ в комплекте с двумя изолирующими телескопическими штангами типа "ШИ" (Сертификат соответствия- РОСС RU. AU 18.Н 40901) может использоваться для проведения работ на воздушных линиях с поверхности земли без подьема на опору.

    Допускается применение указателя в комплекте с другими изолирующими штангами, имеющими соответствующий адаптер (М12), прошедшими необходимые испытания и признанные годными для применения в электроустаовках 6-10 кВ.

  • Технические характеристики фазоуказателя двухполюсного контактного типа УВНФ 6-10СЗ:

    Параметр Значение
    Номинальное напряжение электроустановки, кВ 6 - 10
    Напряжение индикации,кВ (по схеме согласного включения фаз, не менее) 7,6 - 12,7
    Напряжение индикации,кВ (по схеме встречного включения фаз, не более) 1,5 - 2,5
    Длина соединительного высоковольтного провода, м, не менее 1,2
    Соединение высоковольтного провода и рабочих частей Неразъёмное
    Габаритные размеры корпуса указателя,мм;
    в рабочем состоянии
    в транспортном виде
    Ф 72 x 800
    500 x 200 x 60
    Масса указателя, кг, более 1
    Условия эксплуатации
    Диапазон рабочих температур от - 45°C до + 40°C
    Относительная влажность воздуха не выше 98% при 25°C

  • Комплект поставки УВНФ 6-10СЗ

    № Наименование Количество
    1 Фазоуказатель двухполюсный контактного типа УВНФ 6-10СЗ 1
    2 Чехол 1
    3 Руководство по эксплуатации 1
