TKF13, TKF 13

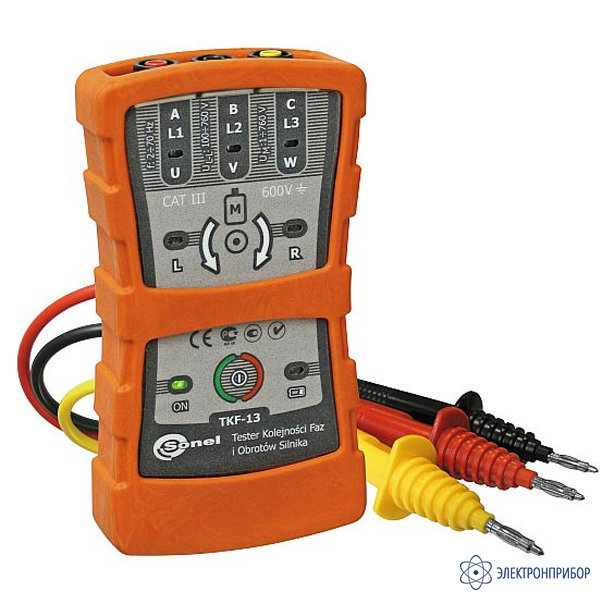

TKF-13 — указатель правильности чередования фаз и направления вращения электродвигателей

Код товара: 23693
    • Гарантия

      36 месяцев

    • Производитель

      Sonel, Польша

    • Артикул

      WMRUTKF13

    Назначение указателя правильности чередования фаз и направления вращения электродвигателей TKF-13:

    Указатель правильности чередования фаз TKF-13 является современным прибором, который характеризуется высоким качеством а также простотой использования. Предназначен для определения наличия напряжения трехфазных установок в диапазоне от 120 В до 690 В, индикации последовательности чередования фаз. Позволяет бесконтактным методом определять направления вращения электродвигателей и проверять правильность подключения фаз. Все результаты отражаются посредством высококонтрастных светодиодов.

    Указатель реализован во влаго-, ударозащищенном корпусе, позволяющем его использование в суровых условиях окружающей среды.

    Основные характеристики указателя правильности чередования фаз и направления вращения электродвигателей TKF-13:

    • Индикация наличия напряжения на фазах;
    • Определение последовательности чередования фаз (прямая/обратная последовательность);
    • Определение направления вращения электродвигателя (непосредственное подключение);
    • Бесконтактное определение направления вращения электродвигателя;
    • Самовыключение прибора.
  • Технические характеристики указателя правильности чередования фаз и направления вращения электродвигателей TKF-13:

    Параметр Значения
    Вид изоляции двойная, согласно PN-EN 61010-1
    Класс защиты III 600V согласно PN-EN 61010-1
    Степень защиты корпуса IP42
    Диапазон междуфазных напряжений 120 В … 760 В переменного тока
    Максимальное напряжение электродвигателя 760 В переменного тока
    Потребляемый ток (по каждой фазе) <3.5 мA
    Диапазон рабочих частот 2…70 Гц
    Рабочая температура -10 … +45 oC
    Температура хранения -20 … +60 oC
    Диапазон влажности 20% … 80%
    Автоматическое отключение через 5 минут
    Питание указателя элемент питания щелочной SONEL 6LR61 9В
  • Комплект поставки TKF-13

    Наименование Описание Фото Количество Индекс

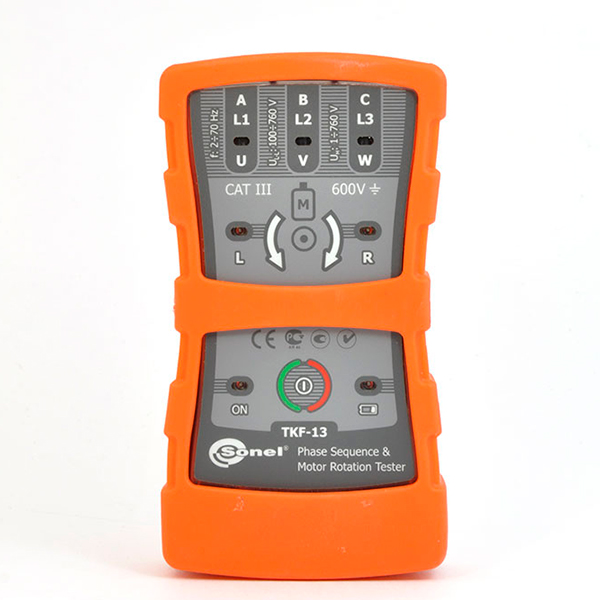

    1 TKF-13 указатель правильности чередования фаз Указатель правильности чередования фаз TKF-13 является современным прибором, который характеризуется высоким качеством, а также простотой использования. Предназначен для определения наличия напряжения трехфазных установок в диапазоне от 120 В до 760 В, индикации последовательности чередования фаз. Позволяет бесконтактным методом определять направления вращения электродвигателей и проверять правильность подключения фаз. Все результаты отражаются посредством высококонтрастных светодиодов. 1 WMRUTKF13

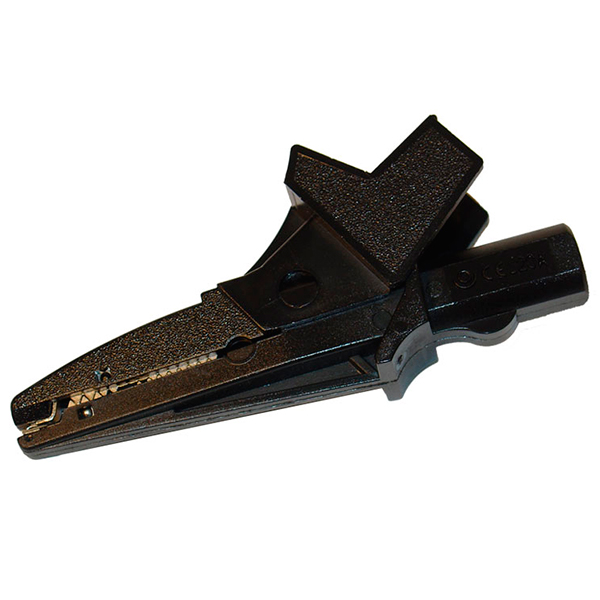

    2 Зажим «Крокодил» изолированный черный K02 Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. 1 WAKROBL20K01

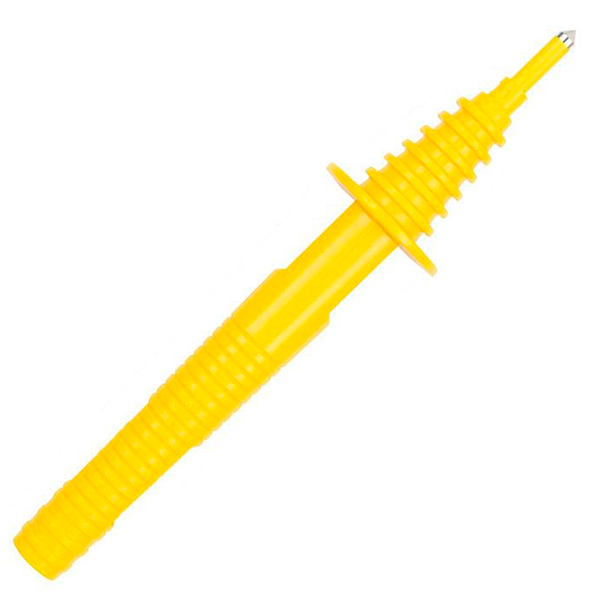

    3 Зонд острый с разъемом «банан» желтый Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONYEOGB1

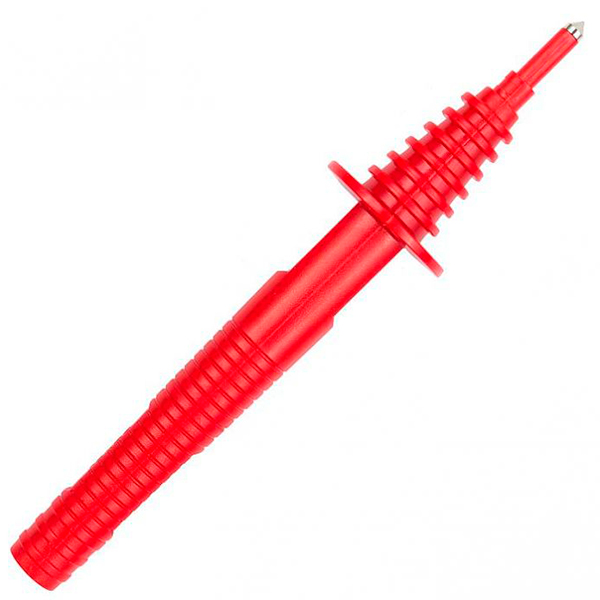

    4 Зонд острый с разъемом «банан» красный Используется для подключения измерительных и указательных приборов к тестируемой электроустановке. Имеет двойную изоляцию и категорию безопасности CAT III 1000 В. Используется совместно с измерительными проводами, имеющими разъём типа «банан» 4 мм. Универсален и совместим с аксессуарами не только SONEL, но и других европейских производителей электроизмерительного оборудования. 1 WASONREOGB1

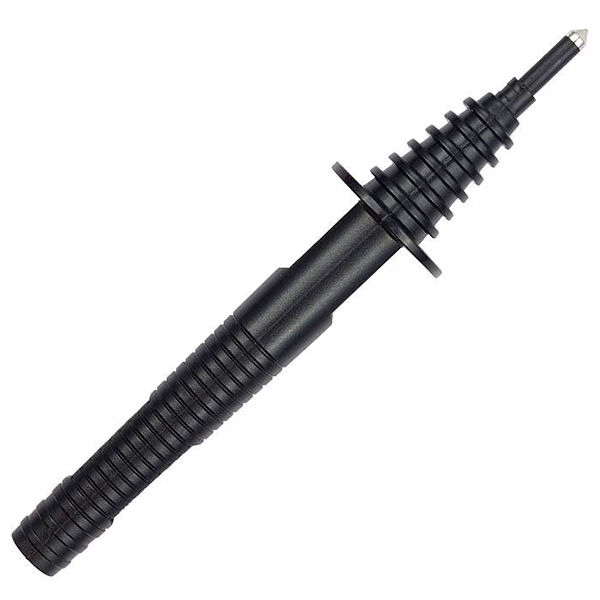

    5 Зонд острый с разъемом «банан» черный Используется для проведения измерений полного сопротивления петли короткого замыкания, параметров УЗО, сопротивления заземлений, сопротивления низким напряжением и проверке последовательности чередования фаз, а также измерения напряжения и частоты приборами SONEL. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONBLOGB1
    6 Провод измерительный 1,2 м с разъемами «банан» черный Предназначен для проведения измерений до 1000 В. 1 WAPRZ1X2BLBB
    7 Провод измерительный 1,2 м с разъемами «банан» желтый Предназначен для проведения измерений до 1000 В. 1 WAPRZ1X2YEBB
    8 Провод измерительный 1,2 м с разъемами «банан» красный Предназначен для проведения измерений до 1000 В. 1 WAPRZ1X2REBB
