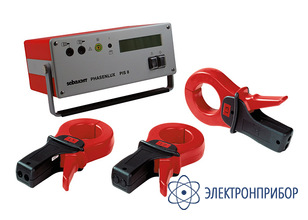

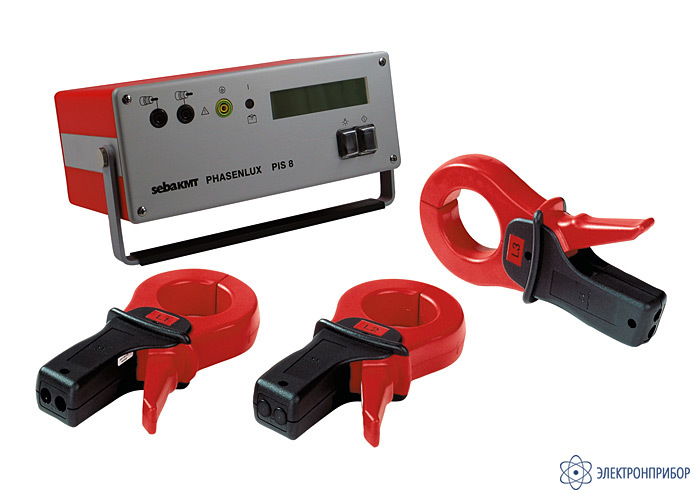

PIL 8 — прибор для идентификации фазы в заземленных и закороченных кабелях среднего напряжения

Сохранить в PDF Распечатать
  • Назначение прибора PIL 8:

    С помощью нового прибора для идентификации фазы PIL 8 сейчас появилась возможность оставлять короткое замыкание и заземление и несмотря на это идентифицировать отдельную фазную жилу. Ячейка или шкаф подключения, в которой или в котором оканчивается монтируемый кабель, может оставаться закрытой.

    Описание метода:

    Прибор Phasenlux PIL 8 работает с тремя транссиверными (приемопередающими) клещами, которые без соединительных проводов могут быть замкнуты вокруг короткозамкнутого фазного проводника (питания не требуется).

    На месте подключения кабеля через генератор звуковой частоты, питаемый от батареи, в кабель подается ток звуковой частоты. Этот ток наводит в транссиверных клещах напряжение, которое выпрямляется, и заряжает конденсатор. В транссиверных клещах находится небольшой генератор звуковой частоты, который при подаче постоянного напряжения издает сигнал звуковой частоты, с обозначением фазы.

    Находящийся на месте подключения генератор звуковой частоты становится приемником и показывает сигнал от транссиверных клещей.

  • Технические характеристики прибора PIL 8:

    Параметр Значения
    Выходная мощность 8 Вт
    Частота 3 кГц
    Питание Аккумулятор/сеть
    Размеры 110х280х190 мм
    Вес 4 кг
  • Комплект поставки PIL 8

    Наименование Количество
    1. Генератор-приемник PIL 8 1
    2. Набор кабелей VL 83–E 1
    3. Транссиверные клещи PIZ 50 3
    4. Алюминиевый чемодан PIK 8 1
    5. Документация 1
