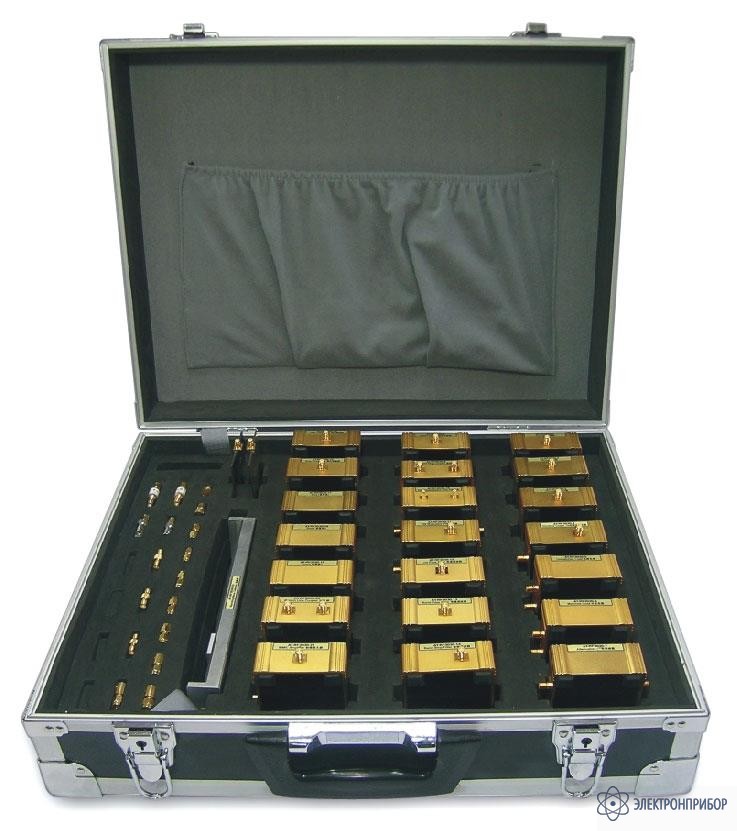

АКИП-9502 — обучающий радиокомплект

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      АКИП

    Особенности обучающего радиокомплекта АКИП-9502:

    • Диапазон частот: 9 кГц… 1 ГГц
    • Назначение: теоретическое и практическое изучение функций основных ВЧ-модулей, измерений в частотной области и оборудования для анализа спектра
    • В состав радиокомплекта включены 18 базовых радиочастотных модулей для изучения принципов коммуникаций трактов РЭА и передачи ВЧ сигналов
    • Прилагаемая инструкция включает теоретические основы и примеры использования

    Преимущества обучающего радиокомплекта АКИП-9502:

    АКИП-9502 представляет собой обучающий радиокомплект в составе набора типовых модулей и блоков. Он является удобным средством, позволяющим наглядно демонстрировать студентам базовые процессы в радиочастотных трактах и устройствах ВЧ и СВЧ диапазона с использованием коаксиальных и волноводных трактов. Рабочий диапазон моделирования РЭА составляет: 9 кГц…1 ГГц.

    Микрополосковая конструкция сменных модулей и блоков, включает в себя внешнее прозрачное покрытие из оргстекла для визуального наблюдения всех элементов и внутренних цепей во время работы собранного устройства.

    Радиокомплект способствует глубокому пониманию учащимися физических явлений, обеспечивает системный подход в освоении базовых принципов генерации и передачи радиочастотных сигналов, понимании основ работы РЭА и измерительного оборудования. АКИП-9502 формирует устойчивые практические навыки моделирования линий передачи, стимулирует успешное усвоение учебного материала, закрепление полученных теоретических знаний в ходе натурных стендовых экспериментов.

    Комплект АКИП-9502 позволяет реально проникнуть в сущность волновых физических явлений, временных и частотных измерений, на практике приобщиться к основам построения трактов распространения радиоволн (линий передачи), изучить способы практической реализации устройств детектирования и приема сигналов (антенны, ВЧ/СВЧ модули и блоки, устройства сопряжения), а также другие фундаментальные понятия. В конечном итоге – уяснить, как на практике использовать все эти сложные и важные элементы построения современной РЭА и измерительных приборов.

  • Технические характеристики обучающего радиокомплекта АКИП-9502:

    ГУН 3030-1
    (ГЕНЕРАТОР УПРАВЛЯЕМЫЙ НАПРЯЖЕНИЕМ)
    Частота 1300 - 2350 МГц
    Управляющее напряжение 0-20 В
    Мощность ≥5 дБм
    СОГЛАСОВАННАЯ НАГРУЗКА 3030-6
    Согласованная нагрузка 50 Ом
    ¼ длины волны 50 Ом – 100 Ом
    Тупиковая нагрузка 50 Ом – 100+j80 Ом
    МИКРОПОЛОСКОВОЕ КОЛЬЦО 3030-3
    Средняя частота 2000 МГц ± 50 МГц
    Полоса частот ≥ 400 МГц
    Потери передачи ≤ 3 дБ
    Потери изолятора ≥15 дБ
    НАПРАВЛЕННЫЙ ОТВЕТВИТЕЛЬ 3030-4
    Средняя частота 2000 МГц ± 50 МГц
    Полоса частот ≥ 800 МГц
    Переходное ослабление 10 ± 1 дБ
    Направленность ≥10 дБ
    КОММУТАТОР НА PIN-ДИОДЕ 3030-10
    Диапазон частот 750 – 2500 МГц
    Вносимые потери 3 дБ
    АТТЕНЮАТОР 3030-7
    Диапазон частот 1000 – 2500 МГц
    Ослабление 10 ± 1 дБ
    МОДУЛЯТОР НА PIN-ДИОДЕ 3030-11
    Тип модулирующего сигнала Меандр 1 кГц
    Коэффициент модуляции 30% - 90%
    РЕЗОНАТОР 3030-16
    Средняя частота 2000 МГц ± 50 МГц
    Полоса частот ≥ 30 МГц
    Вносимые потери ≤ 7 дБ
    ГИБРИДНОЕ КОЛЬЦО 3030-9
    Средняя частота 2100 ± 50 МГц
    Полоса частот ≥ 450 МГц
    Развязка ≥20 дБ
    МИКРОПОЛОСКОВАЯ АНТЕННА
    Средняя частота 1960 ± 30 МГц
    Полоса частот 40 МГц
    Уровень усиления ≥ 5 дБ
    СМЕСИТЕЛЬ 3030-2
    Диапазон частот RF/LO 200 – 3000 МГц
    Диапазон промежуточных частот 50-1000 МГц
    Потери ≤ 12 дБ
    ШЛЕЙФОВЫЙ ОТВЕТВИТЕЬ 3030-20
    Средняя частота 2050 ± 50 МГц
    Полоса частот ≥ 300 МГц
    Направленность ≥ 3 дБ
    РАССОГЛАСОВАННАЯ НАГРУЗКА 3030-5
    Сопротивление 200 Ом (Открытая, короткозамкнутая, несогласованная)
    СВЧ УСИЛИТЕЛЬ 3030-21
    Диапазон частот 50 – 3000 МГц
    Усиление ≥ 10 дБ
    УСИЛИТЕЛЬ ПРОМЕЖУТОЧНОЙ ЧАСТОТЫ 3030-25
    Рабочая частота 60 МГц
    Усиление > 40 дБ
    Полоса пропускания > 3 МГц
    ДЕЛИТЕЛЬ МОЩНОСТИ 3030-8
    Полоса частот 0 – 3000 МГц
    Эффективная полоса частот 1000 – 3000 МГц
    Изоляция ≥ 10 дБ
    ФИЛЬТР 3030-12, 13, 14, 15
    LPF 0 – 2100 МГц ± 50 МГц, потери ≤ 1,5 дБ
    BPF Центральная частота F0 = 1950 ± 50 МГц,
    Полоса частот ≤F0 *15%МГц
    HPF ≥ 1800 МГц ± 50 МГц, потери ≤ 1,5 дБ
    BSF Центральная частота F0 = 1800 ± 50 МГц,
    Полоса частот ≥ 600 МГц (потери ≥ 25 дБ),
    ≤ 1500 МГц (потери ≤ 3 дБ)
    КОАКСИАЛЬНЫЙ ДЕТЕКТОР 3030-24
    Диапазон частот 0,5 – 3 ГГц
    Чувствительность 0,15 мВ/мВт
    Частотный отклик 0,6 дБ
    КСВН 1,7
    ИЗМЕРИТЕЛЬНАЯ ЛИНИЯ
    Перемещаемая дистанция ≥ 170 мм
    КСВ 1,05
    ПОЛОСОВОЙ ФИЛЬТР 3030-17, 18, 19
    Полоса пропускания 500 МГц
    Потери 20 дБ
  • Комплект поставки АКИП-9502

    В обучающий радиокомплект АКИП-9502 входит:

    • Оконечная нагрузка SMA - 50 Ом - 3шт.
    • Открытая SMA нагрузка - 1шт.
    • Короткозамкнутая SMA нагрузка - 1шт.
    • Соединитель SMA - 50JJ - 3шт.
    • Соединитель SMA - 50KK - 1 - 1шт.
    • Кабель питания SMB - C - TKW1.5 -3 («банан»-SMA) - 4шт.
    • Экранированный провод-сборка SFF - 1.5 - 50-1 - 13шт.
    • Экранированный провод-сборка SFF-50–2-1 - 6шт.
    • Переход BNC – SMA - 2шт.
    • Коаксиальный аттенюатор 10 дБ - 1шт.
    • Коаксиальный аттенюатор 20 дБ - 1шт.
    • Соединитель-тройник SMA-50KKK - 3шт.
    • Соединитель SMB-jj - 9шт.
    • Отвертка - 1шт.
    • Оригинальный справочник (методическое пособие по выполнению лабораторных работ) - 1шт.
