АКИП-9503 — обучающий радиокомплект
Код товара: 27989-
-
Гарантия
12 месяцев
-
Производитель
Особенности обучающего радиокомплекта АКИП-9503:
- Диапазон частот: 9 кГц … 3 ГГц
- Назначение: теоретическое и практическое изучение функций основных ВЧ-модулей, измерений в частотной области и оборудования для анализа спектра
- В состав радиокомплекта включены 18 базовых радиочастотных модулей для изучения принципов коммуникаций трактов РЭА и передачи ВЧ сигналов
- Прилагаемая инструкция включает теоретические основы и примеры использования
Преимущества обучающего радиокомплекта АКИП-9503:
АКИП-9503 представляет собой обучающий радиокомплект в составе набора типовых модулей и блоков. Он является удобным средством, позволяющим наглядно демонстрировать студентам базовые процессы в радиочастотных трактах и устройствах ВЧ и СВЧ диапазона с использованием коаксиальных и волноводных трактов. Рабочий диапазон моделирования РЭА составляет: 9 кГц…3 ГГц .
Микрополосковая конструкция сменных модулей и блоков, включает в себя внешнее прозрачное покрытие из оргстекла для визуального наблюдения всех элементов и внутренних цепей во время работы собранного устройства.
Радиокомплект способствует глубокому пониманию учащимися физических явлений, обеспечивает системный подход в освоении базовых принципов генерации и передачи радиочастотных сигналов, понимании основ работы РЭА и измерительного оборудования. АКИП-9503 формирует устойчивые практические навыки моделирования линий передачи, стимулирует успешное усвоение учебного материала, закрепление полученных теоретических знаний в ходе натурных стендовых экспериментов.
Комплект АКИП-9503 позволяет реально проникнуть в сущность волновых физических явлений, временных и частотных измерений, на практике приобщиться к основам построения трактов распространения радиоволн (линий передачи), изучить способы практической реализации устройств детектирования и приема сигналов (антенны, ВЧ/СВЧ модули и блоки, устройства сопряжения), а также другие фундаментальные понятия. В конечном итоге – уяснить, как на практике использовать все эти сложные и важные элементы построения современной РЭА и измерительных приборов.
-
-
Технические характеристики обучающего радиокомплекта АКИП-9503:
ГУН 3030-1
(ГЕНЕРАТОР УПРАВЛЯЕМЫЙ НАПРЯЖЕНИЕМ)Частота 1300 - 2350 МГц Управляющее напряжение 0-20 В Мощность ≥5 дБм СОГЛАСОВАННАЯ НАГРУЗКА 3030-6 Согласованная нагрузка 50 Ом ¼ длины волны 50 Ом – 100 Ом Тупиковая нагрузка 50 Ом – 100+j80 Ом МИКРОПОЛОСКОВОЕ КОЛЬЦО 3030-3 Средняя частота 2000 МГц ± 50 МГц Полоса частот ≥ 400 МГц Потери передачи ≤ 3 дБ Потери изолятора ≥15 дБ НАПРАВЛЕННЫЙ ОТВЕТВИТЕЛЬ 3030-4 Средняя частота 2000 МГц ± 50 МГц Полоса частот ≥ 800 МГц Переходное ослабление 10 ± 1 дБ Направленность ≥10 дБ КОММУТАТОР НА PIN-ДИОДЕ 3030-10 Диапазон частот 750 – 2500 МГц Вносимые потери 3 дБ АТТЕНЮАТОР 3030-7 Диапазон частот 1000 – 2500 МГц Ослабление 10 ± 1 дБ МОДУЛЯТОР НА PIN-ДИОДЕ 3030-11 Тип модулирующего сигнала Меандр 1 кГц Коэффициент модуляции 30% - 90% РЕЗОНАТОР 3030-16 Средняя частота 2000 МГц ± 50 МГц Полоса частот ≥ 30 МГц Вносимые потери ≤ 7 дБ ГИБРИДНОЕ КОЛЬЦО 3030-9 Средняя частота 2100 ± 50 МГц Полоса частот ≥ 450 МГц Развязка ≥20 дБ МИКРОПОЛОСКОВАЯ АНТЕННА Средняя частота 1960 ± 30 МГц Полоса частот 40 МГц Уровень усиления ≥ 5 дБ СМЕСИТЕЛЬ 3030-2 Диапазон частот RF/LO 200 – 3000 МГц Диапазон промежуточных частот 50-1000 МГц Потери ≤ 12 дБ ШЛЕЙФОВЫЙ ОТВЕТВИТЕЬ 3030-20 Средняя частота 2050 ± 50 МГц Полоса частот ≥ 300 МГц Направленность ≥ 3 дБ РАССОГЛАСОВАННАЯ НАГРУЗКА 3030-5 Сопротивление 200 Ом (Открытая, короткозамкнутая, несогласованная) СВЧ УСИЛИТЕЛЬ 3030-21 Диапазон частот 50 – 3000 МГц Усиление ≥ 10 дБ УСИЛИТЕЛЬ ПРОМЕЖУТОЧНОЙ ЧАСТОТЫ 3030-25 Рабочая частота 60 МГц Усиление > 40 дБ Полоса пропускания > 3 МГц ДЕЛИТЕЛЬ МОЩНОСТИ 3030-8 Полоса частот 0 – 3000 МГц Эффективная полоса частот 1000 – 3000 МГц Изоляция ≥ 10 дБ ФИЛЬТР 3030-12, 13, 14, 15 LPF 0 – 2100 МГц ± 50 МГц, потери ≤ 1,5 дБ BPF Центральная частота F0 = 1950 ± 50 МГц,
Полоса частот ≤F0 *15%МГцHPF ≥ 1800 МГц ± 50 МГц, потери ≤ 1,5 дБ BSF Центральная частота F0 = 1800 ± 50 МГц,
Полоса частот ≥ 600 МГц (потери ≥ 25 дБ),
≤ 1500 МГц (потери ≤ 3 дБ)КОАКСИАЛЬНЫЙ ДЕТЕКТОР 3030-24 Диапазон частот 0,5 – 3 ГГц Чувствительность 0,15 мВ/мВт Частотный отклик 0,6 дБ КСВН 1,7 ИЗМЕРИТЕЛЬНАЯ ЛИНИЯ Перемещаемая дистанция ≥ 170 мм КСВ 1,05 ПОЛОСОВОЙ ФИЛЬТР 3030-17, 18, 19 Полоса пропускания 500 МГц Потери 20 дБ -

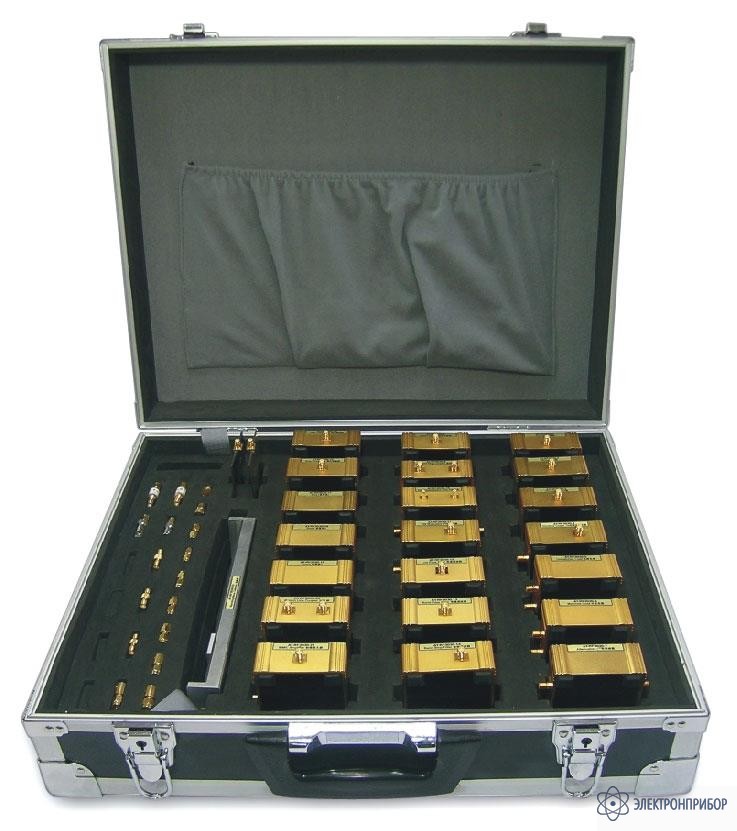

Комплект поставки АКИП-9503
В обучающий радиокомплект АКИП-9503 входит:
- Оконечная нагрузка SMA - 50 Ом - 3шт.
- Открытая SMA нагрузка - 1шт.
- Короткозамкнутая SMA нагрузка - 1шт.
- Соединитель SMA - 50JJ - 3шт.
- Соединитель SMA - 50KK - 1 - 1шт.
- Кабель питания SMB - C - TKW1.5 -3 («банан»-SMA) - 4шт.
- Экранированный провод-сборка SFF - 1.5 - 50-1 - 13шт.
- Экранированный провод-сборка SFF-50–2-1 - 6шт.
- Переход BNC – SMA - 2шт.
- Коаксиальный аттенюатор 10 дБ - 1шт.
- Коаксиальный аттенюатор 20 дБ - 1шт.
- Соединитель-тройник SMA-50KKK - 3шт.
- Соединитель SMB-jj - 9шт.
- Отвертка - 1шт.
- Оригинальный справочник (методическое пособие по выполнению лабораторных работ) - 1шт.
