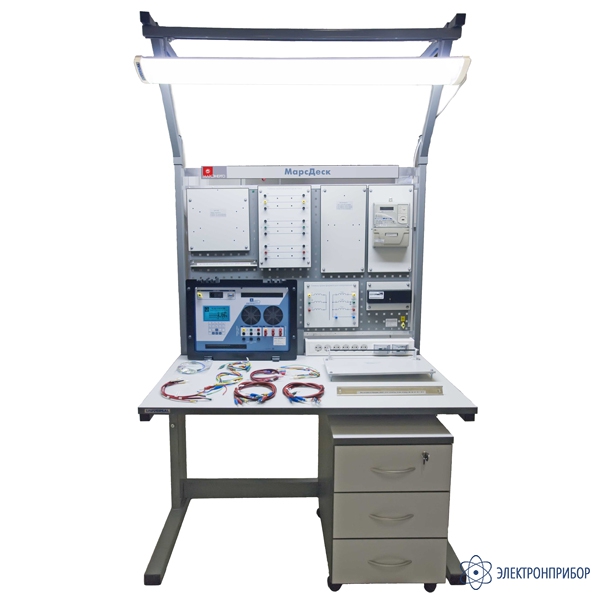

МарсДеск — учебный стенд

Код товара: 52710

  • Назначение учебного стенда МарсДеск:

    Лабораторный учебный стенд МарсДеск предназначен для обучения/повышения квалификации электротехнического персонала по техническому обслуживанию и эксплуатации средств учета, мониторинга качества электрической энергии и выявлению хищения электроэнергии.

    Учебный стенд позволяет получить практические навыки по следующим видам работ.

    1. Установка, замена, инструментальная проверка и техническое обслуживание средств учета электрической энергии (счетчиков, измерительных трансформаторов, УСПД, вторичных измерительных цепей, УСВ и прочее), включая:

    • снятие, построение и анализ векторных диаграмм трехфазных счетчиков электрической энергии, включенных в трехпроводную или четырехпроводную сеть;
    • программирование и считывание данных локально со средств учета;
    • измерение погрешности однофазных и трехфазных счетчиков электрической энергии на месте эксплуатации без разрыва токовых цепей;
    • измерение фактической нагрузки вторичных цепей (трансформаторов тока и напряжения) в измерительных комплексах учета электрической энергии;
    • измерение потерь напряжения в линиях подключения счетчика к трансформатору напряжения;

    2. Выявление несанкционированных изменений в измерительных комплексах по учету электрической энергии, применяемых с целью искажения результатов измерений (хищения электроэнергии).

    3. Установка, замена и техническое обслуживание средств измерения показателей качества электрической энергии (СИ ПКЭ).

  • Технические характеристики учебного стенда МарсДеск:

    Параметр Значение
    Степень защиты от поражения электрическим током класс I по ГОСТ Р 51350-99
    Номинальные значения фазных/межфазных напряжений (Uн), В 220/220√3;
    57,7/57,7√3
    Номинальные значения токов (Iн), A 1, 5; 10
    Действующее значение напряжения, В 0 - 264
    Фазовый угол между током и напряжением одной фазы, град 0 - 360
    Габаритные размеры стола с вертикальной перфорированной панелью и оборудованием (длина × ширина × высота) не более 1200 х 850 х 2150 мм
    Масса стола с вертикальной перфорированной панелью и оборудованием не более 100 кг
    Габаритные размеры выдвижной тумбы (длина × ширина × высота) не более 420 х 610 х 620 мм
    Масса выдвижной тумбы не более 27 кг
    Время непрерывной работы учебного стенда от сети переменного тока не менее 8 ч в сутки
    Средний срок службы не менее 10 лет
    Среднее время наработки на отказ, То не менее 8000 часов

  • Комплект поставки МарсДеск

    № Наименование Количество
    1 Стол лабораторный 120 см 1
    2 Комплект освещения рабочего стола  2х36W 1
    3 Блок c розетками, автоматическим  выключателем и УЗО 1
    4 Тумба выдвижная (3 ящика) 1
    5 Панель ТТ в сборе 1
    6 Панель ТН в сборе 1
    7 Панель монтажная УСПД 1
    8 Панели монтажные для счетчиков 1
    9 Панель КИП 1
    10 DIN-рейка 1
    11 Коробка испытательная переходная 1
    12 Комплект кабелей для сборки схем 1
    13 Источник тока и напряжения трехфазный Энергоформа 3.3-12 (до 12А, 460В) 1
    14 Эталонный счетчик Энергомонитор 3.3Т1-С в комплекте с датчиками тока и комплектом устройств для поверки счетчиков 1
    15 Руководство по эксплуатации на стенд 1
    16 Инструкция по сборке 1
    17 Методики измерений на стенд и приборы в составе 1

  • Файлы для МарсДеск
