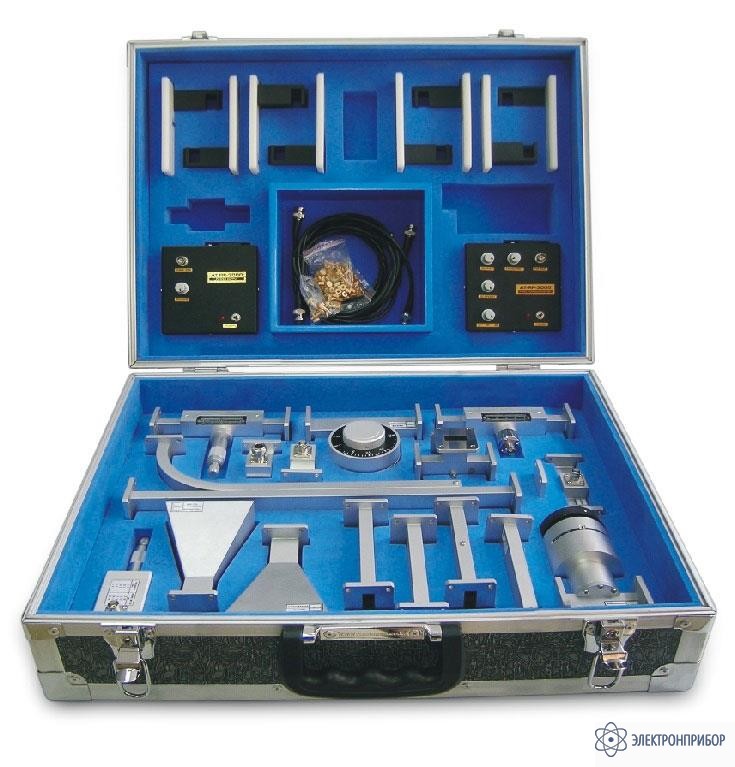

АКИП-9501 — обучающий радиокомплект

Сохранить в PDF Распечатать
    • Гарантия

      12 месяцев

    • Производитель

      АКИП

    Особенности обучающего радиокомплекта АКИП-9501:

    • Основной элемент: СВЧ - генератор на диоде Ганна, диапазон частот 8 ГГц – 12,4 ГГц, выходной уровень 15 мВт
    • В составе радиокомплекта направленный ответвитель и рупорная антенна и др. элементы тракта
    • Инструкция включает изложение теоретических основ микроволнового диапазона частот и примеры использования модулей

    Преимущества обучающего радиокомплекта АКИП-9501:

    Тренировочный радиокомплект АКИП-9501 представляет собой набор элементов тракта РЭА в составе готовых узлов, модулей и волноводных устройств 3-х сантиметрового диапазона. Радиокомплект является удобным средством обучения, позволяющим наглядно демонстрировать студентам особенности передачи частоты и распространения радиосигнала в микроволновом диапазоне.

    Рабочий диапазон моделирования РЭА составляет: 8 ГГц…12,4 ГГц.

    Тренировочный комплект АКИП-9501 позволяет на простых примерах изучить микроволновый диапазон частот, как наиболее перспективный в области телекоммуникаций при передаче сигнала на большие расстояния. Высокая степень помехозащищенности микроволн делает этот диапазон частот лучшим для телекоммуникаций и передачи сигнала по воздуху на большие расстояния

    Построение экспериментов базируется на основных моментах функционирования РЭА: генерация СВЧ сигнала, передача через антенну или прохождение в радиотракте (волноводном, коаксиальном), приём в ресивере, детектирование сигнала и др.

  • Технические характеристики обучающего радиокомплекта АКИП-9501:

    СВЧ-генератор на диоде Ганна (1125)
    Частота 9 – 11 ГГц
    Мощность 15 мВт
    Модулятор на PIN-диоде (8341)
    Тип модулирующего сигнала Меандр, импульс
    Измерительная линия (3632)
    Рабочая частота 8,2 ГГц -12,4 ГГц
    КСВН ≤1,05
    Глубина пробника внутри волновода 3 мм
    Перемещение пробника 40 мм
    Кристаллический детектор (8232)
    Диапазон частот 8,2 ГГц – 12,4 ГГц
    КСВН ≤1,05
    Рупорная антенна (8912 – 2 шт.)
    Усиление ≥ 14 дБ
    КСВН ≤1,3
    Фиксированный аттенюатор (8353 – 2  шт.)
    Номинальное ослабление 20 ± 5 дБ и 6 дБ
    Подстроечная секция (8222)
    Тип регулировки Подстроечный винт
    Диапазон регулировки КСВН 20 – 1,06
    Перестраиваемый аттенюатор (8352)
    Частотный диапазон 8,2 – 12,4 ГГц
    Диапазон ослаблений 0 – 20 дБ ± 4 дБ
    КСВН 1,25
    Согласованная нагрузка (8252)
    КСВН 1,05
    Направленный ответвитель (8262)
    Коэффициент связи 10 дБ ± 2 дБ
    Направленность 20 дБ
    КСВН дополнительной линии ≤1,3
    Гибридный тройник (8312)
    Коэффициент рассеяния ≤2
    Волноводно-коаксиальный переход (8392)
    КСВН 1,5
    Прямой волновод
    Размеры 10,16 х 22,86 х 100 мм
    Отражатель (8301 – 2 шт.)
    Высота 63 мм
  • Комплект поставки АКИП-9501

    В обучающий радиокомплект АКИП-9501 входит:

    • СВЧ-генератор на диоде Ганна
    • Модулятор на PIN-диоде
    • Измерительная линия
    • Кристаллический детектор
    • Рупорные антенны
    • Фиксированные аттенюаторы
    • Подстроечная секция
    • Перестраиваемый аттенюатор
    • Согласованная нагрузка
    • Направленный ответвитель
    • Гибридный тройник
    • Волноводно-коаксиальный переход
    • Прямой волновод
    • Отражатели
    • Короткозамыкатель
    • Подставки-держатели
    • Соединительные провода BNC-«крокодил»
    • Крепежные болты
