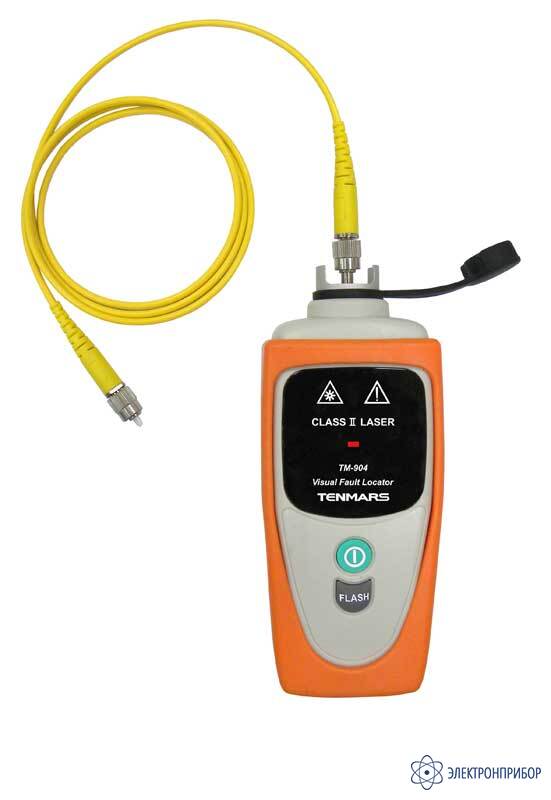

TM-904 — оптический дефектоскоп

Сохранить в PDF Распечатать
  • Назначение оптического дефектоскопа TM-904:

    Оптический дефектоскоп TM-904 – тестер начального уровня, предназначенный для визуального контроля и обнаружения повреждений и жил оптоволоконного кабеля. Оптический сигнал, генерируемый лазерным диодом непрерывно или в импульсном режиме, подается на вход кабеля с одной стороны, а с другой стороны тестируемого участка оператор визуально может определить целостность волокна, в том числе проверить коммутационные оптоволоконные кабели (patch cord) имеющие FC-штекер .

    Если оболочка ВО ЛС прозрачная, то в точках значительных неоднородностей возможно наблюдать рассеивание испытательного сигнала в виде пятна засветки на теле оптического кабеля.

    Использование в TM-904 импульсного режима (строб-сигнал 2 Гц) обеспечивает идентификацию жилы оптического канала на удаленной стороне («прозвонка» в жгуте – 3км/4 км в зависимости от типа волокна MM/SM).

    Описание оптического дефектоскопа TM-904:

    • Портативный оптический дефектоскоп (тестер);
    • Длина волны лазерного источника 630нм, мощность 1 мВт;
    • Режим генерации сигнала: непрерывный или импульсный (2 Гц);
    • Обнаружение дефектов в местах соединения и сварки оптического кабеля, поиск мест повреждений одно- и многомодовых ВОЛС (LAN, ISDN, FDDI, SONET, Telecom, сети КТВ, линии ДС);
    • Длина тестируемой ВОЛС: 4 км – одномодовые (SM), 3 км – многомодовые (MM) волокна;
    • Универсальный оптический разъем FC-типа (с ферулой 2,5 мм);
    • Для первичного контроля вновь проложенных каналов и обслуживания уже существующих оптических линий;
    • Прост в эксплуатации (всего 2 кнопки);
    • Батарейное питание (9В, Крона).

    Особенности использования оптического дефектоскопа TM-904:

    TM-904 – тестер-определитель мест повреждения ВОЛС (оптический дефектоскоп). Предназначен для визуального обнаружения неисправностей оптических одномодовых (Single-mode/SM) и многомодовых (Multi-mode/MM) линий связи.

    Непрерывная генерация света лазерного источника и функция импульсного режима (flash/стробоскоп) позволит локализовать ошибки и легко находить места повреждений ВОЛС. Вне зависимости от того, являются ли тестируемые оптические линии вновь проложенными или выполняется диагностика уже существующих волоконно-оптических сетей, данное портативное устройство поможет быстро находить проблемные точки для эффективной локализации потерь световой мощности.

    При наличии точки значительной оптической неоднородности светопроводящей жилы, лазерный луч распространяющийся вдоль оптического волокна c прозрачным покрытием , формирует засветку оболочки в дефектной точке (обрыв, брак сварки, дефект стыка).

    Прочный корпус с надежной защитой от пыли и влаги делают его незаменимым помощником для любого мастера по монтажу и специалиста техобслуживания. Резинопластиковый внешний чехол смягчит удары и нагрузки на корпус тестера. Быстросъемный оптический соединитель типа FC в круглом корпусе (с ферулой диаметром 2,5 мм) надежно фиксирует внешний штекер к разъему тестера. Конструкция FC коннектора устойчива к воздействию вибраций и ударов, востребована в сетях, прокладываемых на подвижных объектах и в местах с повышенным уровнем вибраций.

    Корпус тестера имеет съемную крышку для защиты рабочей кромки оптического выхода от загрязнений и механических повреждений. Так как даже незначительная грязь или жировая пленка от пальцев может существенно снизить качество сигнала, увеличить потери и отражения на разъеме.

  • Технические характеристики оптического дефектоскопа TM-904:

    Параметр Значение
    Источник оптического сигнала Лазерный диод
    Длина волны 635 нм
    Выходная мощность ≤1 мВт (класс II)
    Генерация сигнала Непрерывно или импульсно с частотой 2 Гц
    Тип выходного соединителя FC-тип, 2,5 мм (универсальный)
    Соответствие стандартам МЭК 60825-1: 2014 (3-е Издание)
    Длина тестируемой линии 4 км - одномодовое волокно, 3 км – многомодовое волокно
    Условия эксплуатации 0 °C...+40°C
    Условия хранения -10 °C...+60 °C
    Габаритные размеры 152 x 61 x 40 мм
    Масса 0,2 кг
    Питание 9В, (тип 6F22/Крона)
    Ресурс батареи 30 часов (непрерывный режим)
  • Комплект поставки TM-904

    Наименование Количество
    1 Оптический дефектоскоп TM-904 1
