MS6818 — кабельный локатор

Код товара: 31639
  • 4-6 дней

    Назначение кабельного локатора MS6818:

    Кабельный локатор MS6818 - профессиональный прибор предназначенный для обнаружения и локализации металлических предметов, магистралей трубопроводов, линий электропередач, слаботочных кабелей и тп в земле, под фальш-полом и в стенах.

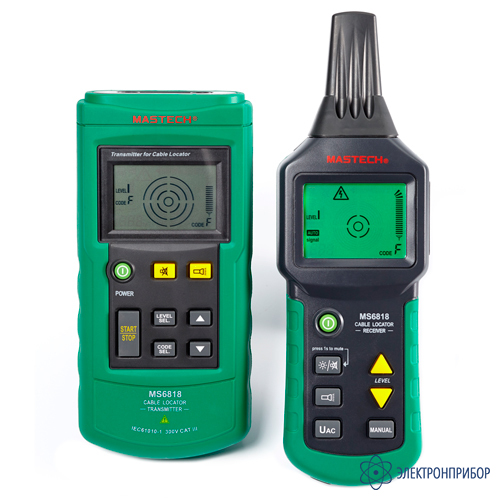

    Кабелеискатель MS6818 состоит из генератора сигналов и чувствительного приемника. Обнаружение возможно на глубине до 2,5 м в зависимости от способа локации и материала залегания коммуникаций.

    Локатор MS6818 также позволяет обнаруживать:

    • обрывы и короткие замыкания в кабелях и электропроводке, скрытых в стенах или земле;
    • предохранители и маршруты электрических цепей;
    • розетки и распределительные коробки закрытые штукатуркой;
    • обрывы и короткие замыкания в проводке теплых полов;

    Особенности кабельного локатора MS6818:

    • Поиск и локализация обрывов и скрытой проводки, металлических труб в стенах, в земле
    • Отображение на дисплеях приборов напряжения в кабеле, уровня мощности, кода, остаточной емкости батареи;
    • Настраиваемая чувствительность передатчика
    • Отображение напряжений в диапазоне: 12–400 В
    • Частота выходного сигнала у передатчика: 125 кГц

  • Технические характеристики кабельного локатора MS6818:

    Параметр Значение
    Технические характеристики передатчика
    Частота выходного сигнала 125 кГц
    Диапазон измерения внешнего напряжения постоянное напряжение 12-400 В, ±2,5% переменное напряжение 12-400 В (50-60 Гц), ±2,5%
    Дисплей жидкокристаллический, с отображением функций и столбчатой диаграммой
    Максимальное допустимое внешнее напряжение постоянное или переменное напряжение 400В
    Категория перенапряжения CAT III 300 В
    Уровень загрязнения 2
    Источник питания 1 батарея 9 В типа IEC 6LR61
    Энергопотребление Минимальный ток около 31 мА
    Максимальный ток Около 115 мА
    Предохранитель Быстродействующий F 0,5А/500 В, 6,3х32 мм
    Рабочая температура 0–40ºС, при относительной влажности не более 80%
    Температура хранения -20–60ºС, при относительной влажности не более 80%
    Максимальная высота 2000 м
    Габаритные размеры 190 мм х 89 мм х 42,5 мм
    Масса без батареи Около 360 г
    Масса с батареей Около 420 г
    Технические характеристики приемника
    Глубина обнаружения Глубина обнаружения зависит от материала и способа измерения
    Способ поиска
    Однополюсное подключение От ~0 до 2 м
    Двухполюсное подключение От ~0 до 0,5 м
    Одиночный контур До 2,5 м
    Обнаружение напряжения в сети От ~0 до 0,4 м
    Дисплей жидкокристаллический, с отображением функций и столбчатой диаграммой
    Источник питания 6 батарей 1,5В формата ААА типа IEC 6LR03
    Энергопотребление Минимальный ток около 32 мА
    Максимальный ток около 89 мА
    Рабочая температура 0–40ºС, при относительной влажности не более 80%
    Температура хранения -20–60ºС, при относительной влажности не более 80%
    Максимальная высота 2000 м
    Габаритные размеры 241,5 мм х 78 мм х 38,5 мм
    Масса без батареи около 280 г
    Масса с батареей около 350 г

  • Комплект поставки MS6818

    № Наименование Количество
    1 Передатчик 1
    2 Приемник 1
    3 Сумка 1
    4 Батарея 9 В тип 6F22 1
    5 Батареи 1,5 В тип AAA 6
    6 Измерительные провода (длина 1,5 м), пара 1
    7 Измерительные щупы, пара 1
    8 Зажимы «крокодил», пара 1
    9 Стержень заземления 1
