RGK NT-10, RGK NT 10, RGKNT10

Детекторы местоположения и повреждений кабелей связи

RGK NT-10 — кабельный тестер

Код товара: 56303
  • в наличии

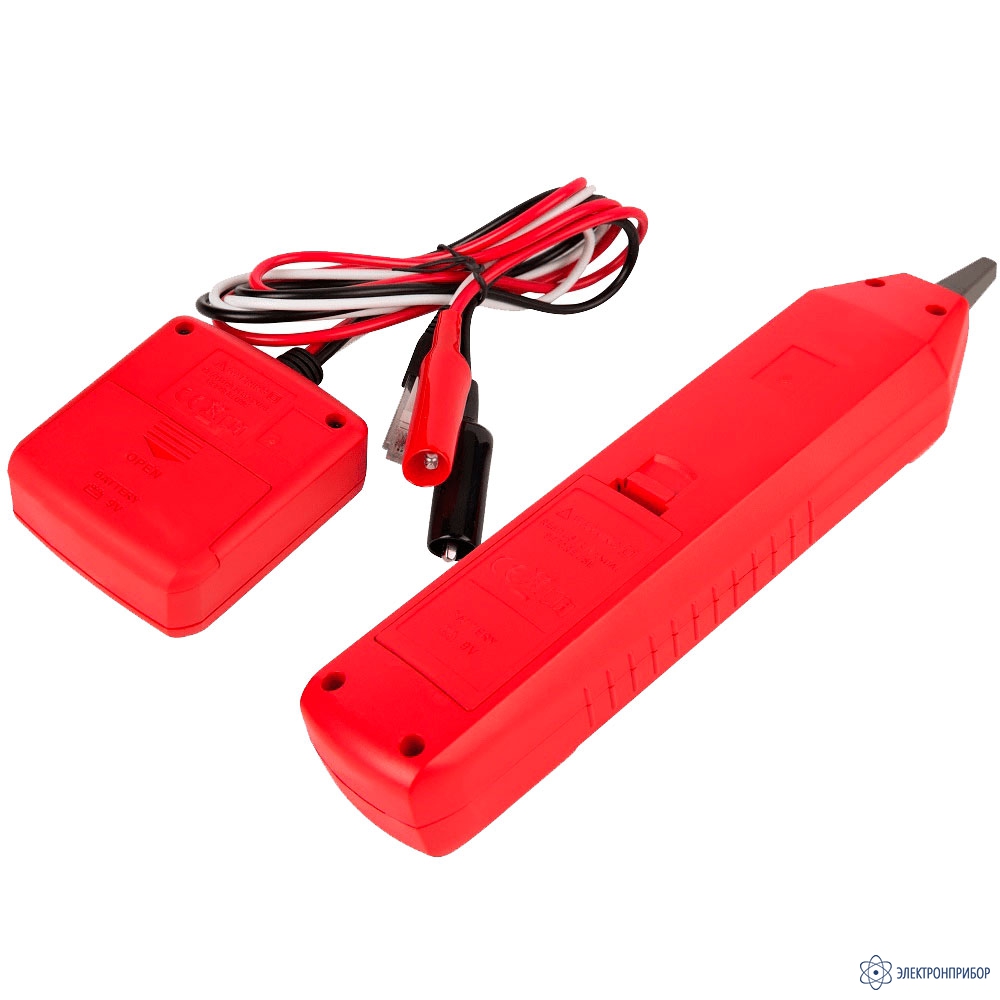

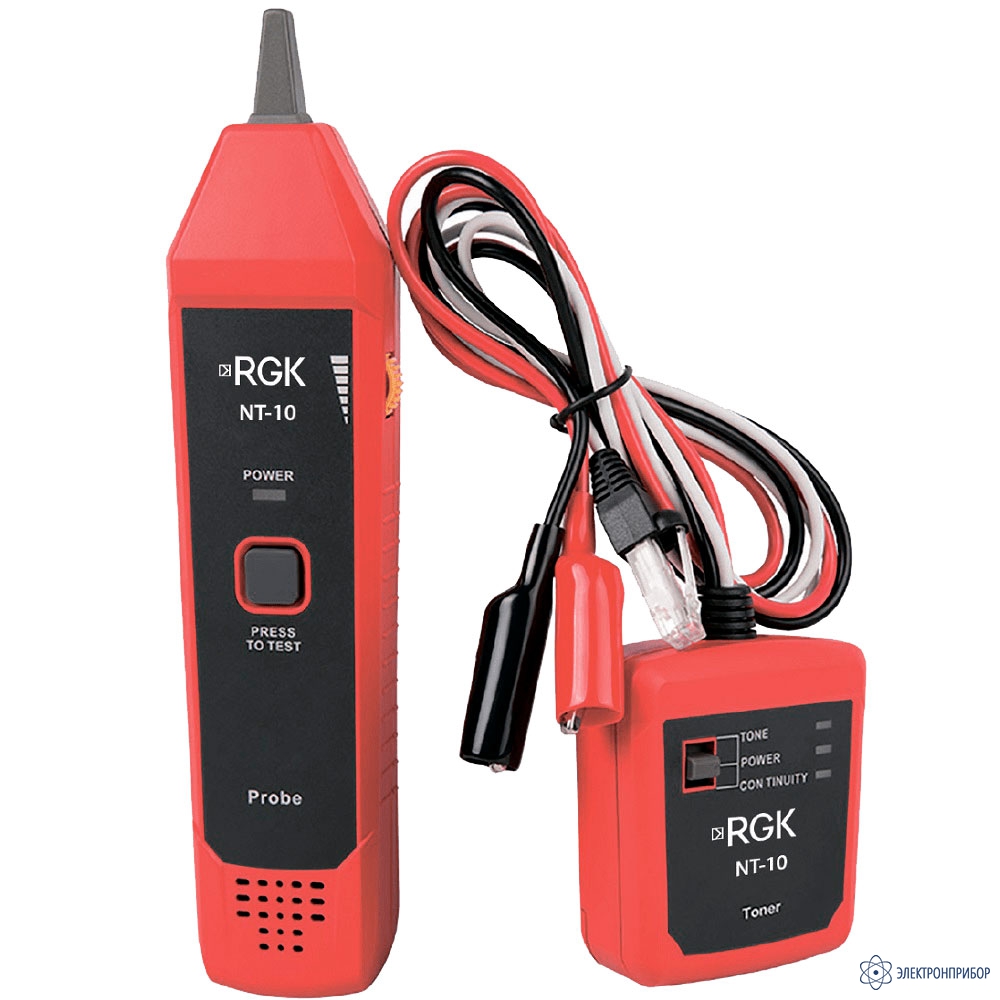

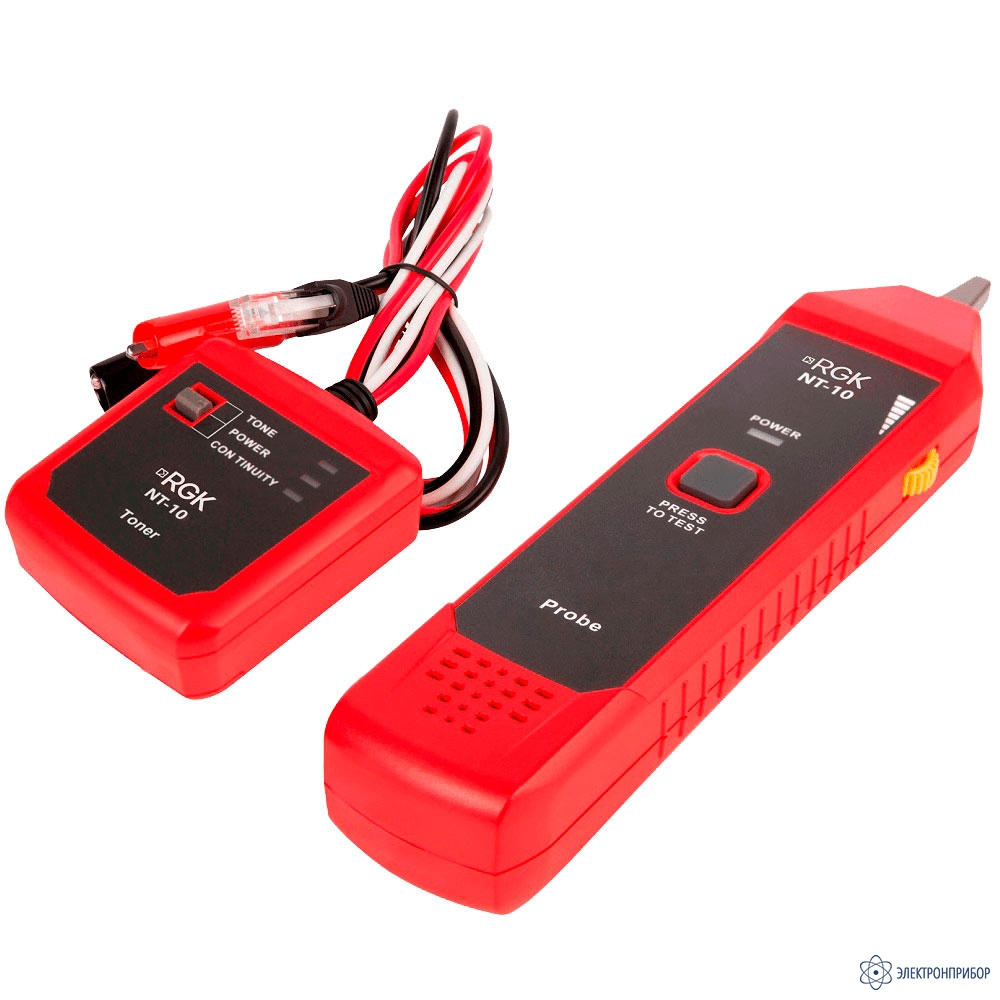

    Кабельный тестер RGK NT-10 Кабельный тестер RGK NT-10 Кабельный тестер RGK NT-10

    • Гарантия

      12 месяцев

    • Производитель

      RGK, Китай

    • Артикул

      776264

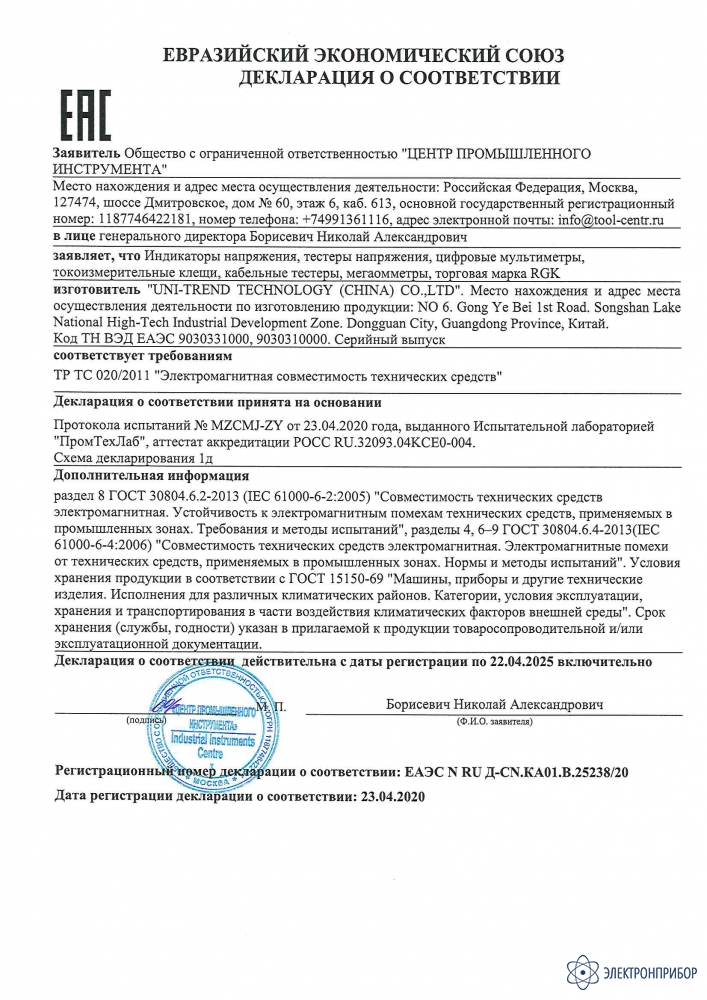

    Сертификаты

    Описание кабельного тестера RGK NT-10:

    Кабельный тестер RGK NT-10 используется для решения широкого круга задач по отслеживанию и наладке кабелей связи различных типов без вскрытия изоляции. Прибор совместим с телефонными и силовыми линиями, локальными сетями, аудио-видеокабелями и др.

    Ключевые особенности:

    • Дальность тестирования до 3000 м;
    • Проведение проверки целостности (прозвонки) цепей сопротивлением до 10 кОм и поиск неисправностей;
    • Проверка полярности телефонных линий.

    Комплект поставки:

    Комплект состоит из тон-генератора и приемника, общий вес которых не превышает 300 г, что делает эту модель удобной и очень мобильной. Трансмиттер на 10 мВт оборудован тестовыми проводами с универсальными зажимами и штекером интерфейса RJ11 для упрощенного подключения тестера кабеля RGK NT-10 к телефонным сетям. С помощью регулятора громкости на приемнике выставляется комфортный уровень звуковой сигнализации.

    Принцип работы:

    Для отслеживания трассы кабеля или провода необходимо сначала подключить тон-генератор к линии. Затем нужно перемещать приемник вдоль трассы. Звуковой сигнал усиливается, когда датчик приближается к проводу, к которому присоединен генератор сигналов. При определении состояния телефонных сетей, прибор указывает как на неверную полярность, так и на наличие повреждений или состояние вызова. Устройство также можно использовать для локализации КЗ или обрыва цепи. Максимальное напряжение на контактах при этом не должно быть больше 60 В постоянного тока.

    Система питания:

    Оба элемента сетевого тестера RGK NT-10 питаются от батарей 9 В типа “Крона”, о скорой замене которых сообщает специальный индикатор.

  • Технические характеристики кабельного тестера RGK NT-10:

    Параметр Значение
    Выходная мощность 10 мВт (при сопротивлении 600 Ом)
    Выходная частота 1,25/1,4 kHz
    Глубина частотной модуляции 6Hz
    Выходное напряжение в режиме проверки целостности 8В, постоянный ток
    Защита входного напряжения тон-генератора 60В, постоянный ток
    Питание трансмиттера батарея 9В
    Индикатор низкого заряда батареи < 7В
    Рабочая температура 0°С ... + 40°С
    Температура хранения - 10°С ... + 50°С
    Размеры 74 x 68 x 28 мм
    Вес 150 г
    Входное сопротивление > 100 мОм
    Максимальный ток в режиме ожидания ~10 мА
    Максимальный рабочий ток ресивера < 40 мА (AC, RMS)
    Питание батарея 9 В
    Индикатор низкого заряда батареи < 7В
    Рабочая температура 0°С ... + 40°С
    Температура хранения - 10°С ... + 50°С
    Размеры 208 x 47 x 33 мм
    Вес 130 г
    Расстояние трекинга телефонных линий > 3000м
    Определение полярности телефонных линий Функция DCV, диапазон: ± (5V~52V)

  • Комплект поставки RGK NT-10

    № Наименование Количество
    1 Кабельный тестер RGK NT-10 1
    2 Приемник 1
    3 Батарейка 9В 2
    4 Руководство по эксплуатации 1
