PairMapper — кабельный тестер (для проверки витых пар)

Код товара: 25920

  • Назначение тестера PairMapper:

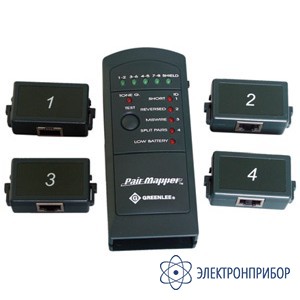

    PairMapper™ (PM-400K) – это многофункциональный тестер предназначенный для проверки витой пары. С его помощью можно тестировать различные повреждения как экранированного (STP), так и неэкранированного (UTP) 4-парного кабеля. Прибор выполняет весь спектр базовых тестов и позволяет определить: короткое замыкание, обрыв, перепутанные пары, неправильную полярность пары, перепутанные провода между разными парами. Кроме того, PairMapper имеет уникальную особенность – он может идентифицировать до 4 различных кабелей с помощью выносных индикаторов, подключаемых на удаленном конце. Для трассировки (совместно с индуктивным щупом) и идентификации кабеля в пучке кабелей прибор способен генерировать тональный сигнал.

    Функциональные возможности тестера PairMapper:

    • Определение всех видов неисправностей кабельной проводки — обрыва, короткого замыкания, перепутанные пары, неправильную полярность пары, перепутанные жилы между парами;
    • Все для работы в «одиночку»
    • Маркировка кабеля с использованием 4-х выносных идентификаторов;
    • Встроенный тональный генератор – позволяет с помощью индуктивного щупа производить трассировку и идентифицировать нужный кабель в пучке;
    • Режим Автоотключение предназначен для экономии заряда батареи;
    • Индикатор низкого заряда батареи;
    • Нейлоновая сумка с ремнем для переноски и внутренними карманами.

  • Технические характеристики тестера PairMapper:

    • Подсоединение к линии: с помощью разъема RJ45;
    • Типы тестируемого кабеля: экранированная или неэкранированная витая пара;
    • Длина кабеля: минимальная – 0.4 метра, максимальная – до 200 метров;
    • Световая индикация:
      • правильность разводки кабельных пар: 4 зеленых светодиода;
      • целостность проводки: 1 зеленый светодиод;
      • неисправность/ удаленные идентификаторы: 4 красных светодиода;
      • использование тонального сигнала: 1 красный светодиод;
      • низкий заряд батареи: 1 красный светодиод.
    • Тип аккумуляторов: 4 щелочных 1,5 В батареи типа ААА; для выносных идентификаторов батарей не требуется;
    • Размеры: 125 x 52 x 30 мм;
    • Условия эксплуатации и хранения:
      • работа при температуре: 0 °C до +50 °C;
      • хранение при температуре: -20 °C до +60 °C;
      • влажность воздуха: от 10% до 90% без конденсации.

  • Комплект поставки PairMapper

    Наименование Количество
    Тестер PairMapper 1
    Выносной идентификатор 4
    RJ45 STP патч-корд 2
    Документация 1
    Сумка для переноски 1
